Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

• Условия монтажа водяного пола
• Правила проектирования и сборки
  • Нюансы устройства теплого пола
  • Каких принципов укладки придерживаться?
  • Способы монтажа водяных контуров
• Грамотно выбираем материалы
  • №1 — подбираем оптимальный вариант труб
  • №2 — определяемся с утеплителем
  • №3 — покупаем комплектующие для коллектора
• Руководство по монтажу ТВП
  • Шаг #1 — устройство чернового пола
  • Шаг #2 — укладка теплоизолирующего слоя
  • Шаг #3 — разметка и размещение труб
  • Шаг #4 — монтаж армирующей сетки
  • Шаг #5 — тестирование системы
  • Шаг #6 — укладка цементной стяжки
• Ввод в эксплуатацию
• Выводы и полезное видео по теме

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

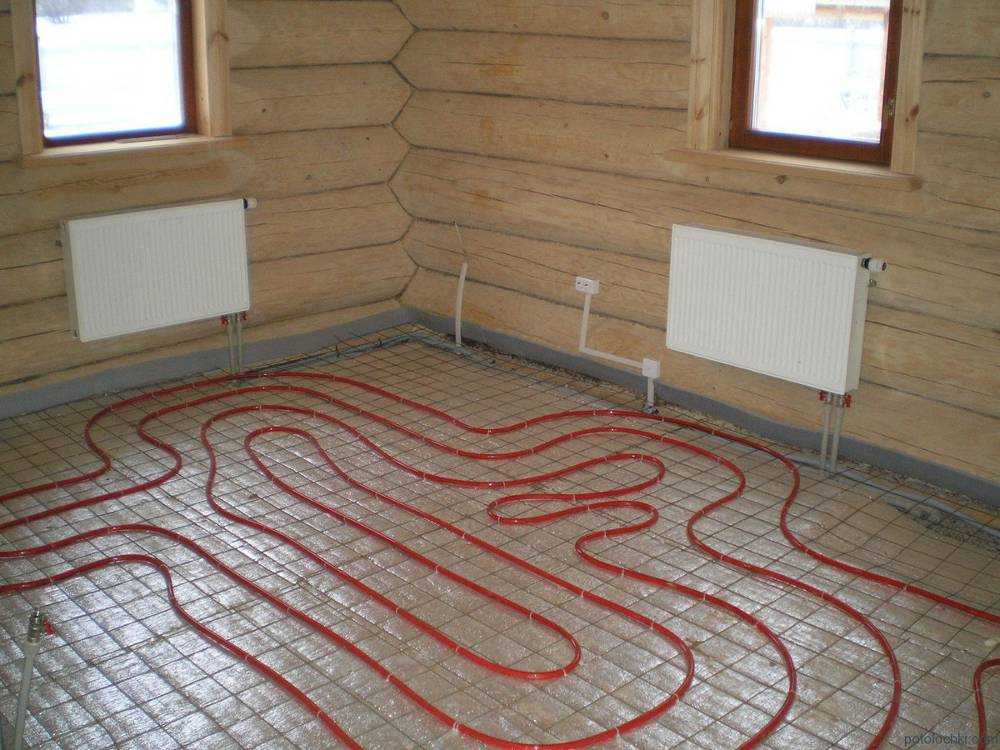

«Змейка» — самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

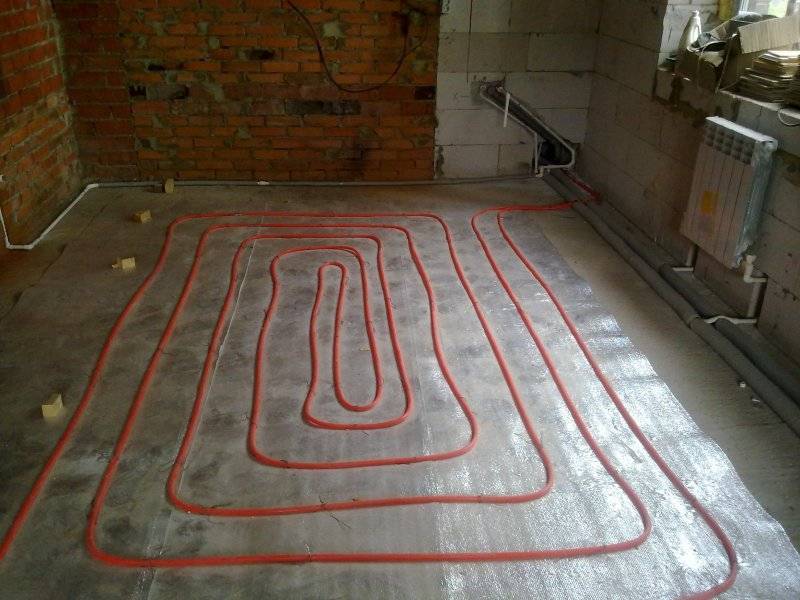

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

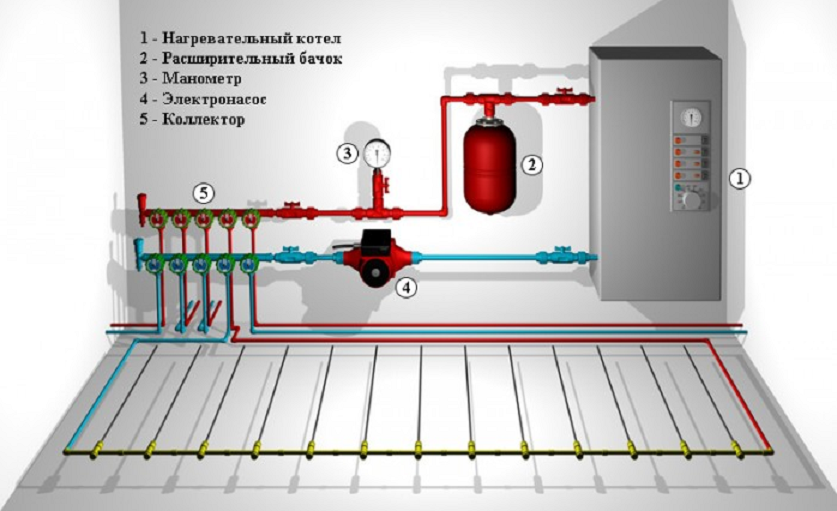

Центр распределения теплоносителя и пункт контроля функционирования теплого пола — . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Нужен ли теплый пол в частном доме?

РЕКЛАМА

Другие статьи на эту тему:

⇒ Сухой теплый пол в деревянном доме

Система отопления с теплыми полами в частном доме обладает следующими особенностями, достоинствами и недостатками:

• • обеспечивает повышенный тепловой комфорт за счет оптимального распределения температуры по высоте помещения и нагрева поверхности пола, с которой непосредственно соприкасается человек;
  • снижает расход топлива без снижения теплового комфорта;
  • создает гип аллергенную атмосферу в помещениях, благодаря низкой температуре нагретых поверхностей пола;
  • является идеальным отопительным устройством для современных источников тепла – обеспечивает работу с максимальным КПД конденсационного котла или теплового насоса из-за низкой температуры теплоносителя;
  • не вносит искажений в эстетику помещений, так как скрыта в конструкциях дома и невидима;
  • замедляет колебания температуры в помещении, благодаря большой тепловой инерции бетонной стяжки — аккумулятора тепла, что повышает комфорт, оптимизирует и стабилизирует работу котла, особенно твердотопливного.
  • не позволяет быстро менять температуру в помещении из-за большой тепловой инерции. Это обстоятельство может стать препятствием для использования теплого пола в частном доме без постоянного проживания;
  • требует качественного выполнения монтажных и строительных работ, исправление дефектов потребует серьезных расходов;
  • может создавать трудности в оформлении интерьера полов – не все материалы подходят в качестве покрытия теплого пола, теплоизлучающие поверхности не должны быть закрыты крупногабаритной мебелью или толстым ковром — снизится теплоотдача.
  • имеет довольно низкую величину максимальной удельной тепловой мощности, отдаваемой в помещение. Из-за чего, в некоторых случаях, требуется установка дополнительных радиаторов отопления.
  • требует для управления режимом работы обязательного использования циркуляционных насосов и электронных регуляторов. При перерывах в электроснабжении работа системы нарушается.
  • создает дополнительную нагрузку на перекрытие.
  • стоимость системы отопления с теплым полом заметно выше, чем с радиаторами.

РЕКЛАМА

Теплый пол в частном доме

Максимальная температура теплого пола

Максимальная температура поверхности пола ограничена 29 °С. Более высокая температура является вредной для здоровья. Рекомендуется, чтобы в зоне постоянного пребывания людей температура пола не превышала 26 °С. Вдоль наружных стен и рядом с окнами пол можно нагревать до 33 °С, чтобы компенсировать повышенные тепловые потери в этих местах.

Такую же температуру пола можно поддерживать в ванной, где люди пребывают непродолжительное время, и часто без обуви. Из-за ограничения температуры поверхности пола, максимальная удельная мощность системы теплых полов составляет 80 Вт/м².

Максимальная мощность теплого пола в частном доме

Мощности 80 Вт/м² может оказаться недостаточно для помещений с высокими теплопотерями, например, с очень большими окнами.

Проблемы могут возникнуть также в маленьком помещении, например, в тесной ванной, в которой после установки ванны или душевой кабины, других санитарно-технических приборов, остается только небольшой участок пола, где можно уложить систему теплого пола.

То же самое может быть в небольших спальнях, где большая кровать и платяные шкафы закрывают значительную часть пола, тем самым снижая эффективность работы системы теплого пола.

Например, теплый пол площадью 10 м² может выдавать мощность 800 Вт. Такую же мощность обеспечивает панельный радиатор размером всего 50 х 50 х 15 см благодаря тому, что его температура значительно выше, чем температура пола (на практике 70-80 °С).

Для каждого помещения частного дома можно подобрать радиатор необходимой мощности, но отопить любое помещение в доме с помощью теплого пола удается не всегда.

Прочность перекрытий частного дома

Использование системы теплых полов может иметь ограничение из-за создания дополнительной нагрузки на перекрытие, поскольку трубы системы должны быть уложены в довольно толстом слое тяжелой бетонной стяжки.

Принимая решение об устройстве теплого пола в частном доме необходимо убедиться, что нагрузка на перекрытие от веса стяжки не будет чрезмерной.

Учтите, что толщина теплого пола может заметно сократить высоту помещения.

Теплый пол обеспечит комфорт и здоровье.

Распределение температуры по высоте, наиболее приближенное к идеальному, обеспечивает система теплых полов, Рис.1.

Условия теплового комфорта — то есть такое состояние, при котором нам не холодно и не жарко, — соблюдаются, если температура обогревающей поверхности не слишком превышает температуру нашей кожи, а температура воздуха не очень отличается от средней температуры окружающих нас поверхностей — стен, пола и потолка.

Это возможно только при использовании низкотемпературного поверхностного отопления, в данном случае — теплого пола. Кроме того, очень большое влияние на ощущение теплового комфорта оказывает пол, поскольку это единственная ограждающая поверхность, с которой мы непосредственно контактируем, — через ступни ног, очень чувствительных к температуре.

Особенно желательно использовать систему теплого пола, если в качестве напольного покрытия будет использован материал с высоким коэффициентом теплопроводности, например, камень или плитка, которые кажутся холодными на ощупь.

Гип аллергенный теплый пол

Важным преимуществом системы теплого пола является отсутствие явления пригорания пыли, обусловленное более низкой температурой нагревательной поверхности. При температуре более 55 °С (поверхность радиатора обычно имеет более высокую температуру) начинается процесс сухой дистилляции органических частиц пыли, которые, поднимаясь вверх вместе с теплым воздухом, раздражают слизистые оболочки дыхательных путей, вызывая ощущение сухости в горле.

Аллергические реакции на пыль зависят не столько от количества вдыхаемых частиц, сколько от их вида — нагреваясь до температуры более 55 °С, они увеличиваются в объеме и еще больше раздражают слизистые. Поэтому низкотемпературное отопление, каким является теплый пол, в отличие от традиционного радиаторного отопления практически не вызывает аллергических реакций.

Нужен ли теплый пол в частном доме – источник комфорта и здоровья? Ответ, я думаю, очевиден.

Теплый пол в частном доме экономит тепловую энергию

Комфортная температура в помещении с теплым полом на 2 °С ниже, чем с радиаторным отоплением. Такое снижение температуры может сэкономить до 5% тепловой энергии на отопление. Это связано с явлением излучения нашим телом тепла в направлении холодных поверхностей — в данном случае — пола.

Если пол более теплый, в его направлении излучается меньше тепла от нашего тела, следовательно, необходимый комфортный тепловой баланс достигается при меньшей температуре воздуха в помещении. Это важнейшее преимущество поверхностного отопления.

На возможность небольшого снижения температуры в помещении без потери комфорта также влияет распределение температуры по высоте. Если ногам тепло, температура воздуха в помещении может быть немного ниже, при этом не ощущается дискомфорт.

Теплый пол — аккумулятор тепла

Теплый пол нагревается в несколько раз дольше, чем радиаторы — прежде чем тепло начнет передаваться в помещение, должна нагреться бетонная плита, в которой размещены трубы с теплоносителем. Нагретая бетонная плита будет отдавать тепло спустя долгое время после перекрытия притока теплоносителя в систему.

Способность теплого пола быть аккумулятором тепла, замедлять процессы изменения температуры в помещении, оптимизирует и стабилизирует режим работы отопительного котла, особенно твердотопливного. Подробнее об этом читайте здесь.

В то же время,  теплый пол сложнее адаптировать к быстро изменяющейся потребности в тепле при резком изменении температуры наружного воздуха. Это может приводить к перегреву помещений, то есть к ненужным потерям тепла. Или наоборот, к недогреву и снижению теплового комфорта.

Высокая тепловая инерционность также делает затруднительным периодическое снижение температуры на время отсутствия жильцов.

Современные источники тепла для теплого пола в частном доме

Использование системы теплых полов рекомендуется в случае, если источником тепла будет конденсационный котел и, особенно, тепловой насос. КПД этих устройств самый высокий, если они нагревают воду до не очень высокой температуры. Поэтому, работая совместно с системой теплых полов, они будут более экономичны, чем при работе с радиаторами.

Автоматическое управление теплым полом в частном доме

Автоматическое управление работой системы отопления необходимо для поддержания комфортной температуры в помещениях, а также для оптимизации энергопотребления. Отсутствие возможности регулирования может приводить к перегреву помещений и повышенному теплопотреблению.

На рисунке ниже приведена принципиальная схема управления смешанной системой отопления частного дома – с использованием теплого пола и радиаторов.

Для управления радиаторной системой достаточно автоматики, которой оснащен котел, дополненной термостатическими клапанами, установленными на радиаторах. Подсоединение к системе отопления контура теплого пола требует использования дополнительных устройств, снижающих температуру теплоносителя, поступающего в систему – смесительного насоса и трехходового смесительного клапана.

Теплые полы с погодным регулятором

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор. При отоплении радиаторами удовлетворительных результатов можно достичь, используя более дешевые термостаты.

Эстетика теплого пола в частном доме

Система отопления, в первую очередь, должна обеспечивать тепловой комфорт, а также безотказно функционировать и при этом очень желательно, чтобы она не мешала жильцам.

Одним из преимуществ системы теплых полов является то, что ее не видно. В системе теплых полов нагревательными элементами являются трубы, которые проложены в полу и не мешают при отделке помещений.

Товары для дачи и сада

⇆

Определенные ограничения касаются только выбора напольного покрытия, поскольку не все из них подходят для использования совместно с системой теплых полов. Одни не предназначены для эксплуатации при повышенных температурах — выделяют вредные вещества, деформируются, трескаются, теряют внешний вид, другие — являются хорошей теплоизоляцией, затрудняющей обогрев помещений.

Лучше всего использовать для отделки пола материалы с высоким коэффициентом теплопроводности — камень или керамику. Это наиболее подходящие материалы для пола с подогревом, остальные в большей степени затрудняют передачу тепла в помещения.

Но это не значит, что в качестве покрытия пола нельзя использовать ковровое покрытие, панели из ламината или древесины. Следует только придерживаться рекомендаций, касающихся их монтажа на полу с системой теплых полов.

Например, на ламинате и линолеуме должна быть специальная маркировка, указывающая на то, что его можно укладывать на пол с подогревом. Покрытия из древесины рекомендуется применять толшиной не более 2 см.

Единственным остающимся на виду элементом системы теплого пола является распределительный шкаф, в котором находятся регулировочные клапаны отдельных петель отопления. Обычно на этаже дома устанавливают один шкаф, который располагают в незаметном месте, — в прихожей, гардеробе или подсобном помещении.

Нужен ли теплый пол в частном доме?

Теплые полы — достаточно дорогая система и без нее можно обойтись, но создаваемый комфорт стоит того, чтобы на ее монтаж потратить деньги.

Что выбрать? Стоит ли платить больше, чтобы получить что-то лучшее? Это зависит оттого, как сильно это желание и сколько нужно доплатить.

Стоимость определяется необходимостью укладки более толстого слоя теплоизоляции, более толстого слоя стяжки, использования более сложной системы регулирования. Во время ее выполнения существует больше вероятность допустить ошибки, а их исправление и устранение последствий возможной аварии обычно является более дорогостоящим процессом.

При устройстве в доме полов по грунту теплый пол в частном доме является лучшим решением – дополнительные затраты будут относительно невелики и оправданы повышенным тепловым комфортом.

В случае отопления дома твердотопливным котлом, целесообразно использовать теплый пол и в качестве аккумулятора тепла .

Опыт эксплуатации теплых полов свидетельствует, что система очень надежна и с ней редко возникают проблемы. Она достаточно освоена, и ее монтаж не должен вызывать затруднения у специалистов. Более высокая стоимость и более высокий риск, что «что-то будет не так», — это цена, которую приходится платить за возможность наслаждаться комфортом, обеспечиваемым системой теплых полов.

Наиболее универсальным является часто используемое решение со смешанной системой, в которой часть помещений (например, спальни) обогревается радиаторами, а остальные — где напольным покрытием является керамическая или каменная плитка (гостиная, кухня, ванные, туалеты) — системой теплых полов.

Нужен ли теплый пол в частном доме? – надеюсь, что эта статья поможет Вам принять правильное решение.

Нужен ли теплый пол в частном доме? Голосуйте!

Узнайте, что выбрали другие.

Смотреть! — все опросы

Еще статьи на эту тему:

⇒ Сухой теплый пол в деревянном доме

за квадратный фут — Forbes Home

Пол с подогревом — это здорово, особенно в ванной, чтобы помочь вам согреться в холодный день. Если вы планируете добавить теплый пол только в ванную комнату, рассчитывайте заплатить от 6 до 20 долларов за водяную или водяную систему и от 8 до 24 долларов за электрический теплый пол.

Если вы хотите обогреть весь дом площадью около 2000 квадратных футов, рассчитывайте заплатить около 22 000 долларов США за одну зону с использованием существующего котла. Для двух зон и с новым котлом стоимость в среднем составляет около 29 000 долларов . За три зоны, дополнительное утепление и новый котел рассчитывайте заплатить до $35000+.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения от лучших местных подрядчиков по напольным покрытиям

Бесплатно, оценки без обязательств

Найти подрядчика

Что такое теплый пол?

Лучистое отопление пола использовало электрические нагревательные провода для обогрева полов в вашем доме. Лучистое отопление очень энергоэффективно и позволяет быстро установить его.

Стоимость напольного лучистого обогрева на квадратный фут

Водяной или водяной теплый пол может обойтись вам от от 7 до 22 долларов за квадратный фут . Электрический теплый пол может стоить от от 8 до 15 долларов за квадратный фут . Оба варианта стоят от 1,50 до 7 долларов в день за запуск .

Стоимость лучистого теплого пола по типам

Водяной

Водяной, или водяной подогрев, считается более рентабельным, чем электрическое лучистое тепло, но стоит он дороже. Ожидайте платить от до 20 долларов за квадратный фут за полы с водяным подогревом.

Электрические

Электрические полы с подогревом проще в установке и дешевле, обычно около От 8 до 15 долларов за квадратный фут.

Солнечная энергия

Полы с солнечным подогревом обычно стоят от от 18 до 25 долларов за квадратный фут .

Геотермальные

Геотермальные полы с подогревом могут стоить от 15 000 до 35 000 долларов в целом или от 7 до 17 долларов за квадратный фут .

Пропан

Полы с пропановым подогревом стоят от 6 до 18 долларов за квадратный фут .

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Использование капитала вашего дома — это простой способ финансировать новые этажи!

Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.

Узнать больше

Стоимость установки лучистого тепла

Чтобы получить профессиональную установку лучистого теплого пола, рассчитывайте заплатить около 20 долларов США за квадратный фут , включая материалы.

Факторы, влияющие на стоимость лучистого отопления

Материалы и рабочая сила

В зависимости от материала пола, излучающего тепло, вы можете заплатить от 5 до 20 долларов за квадратный фут. Кроме того, вы должны учитывать затраты на рабочую силу, спрашивая котировки.

Размер и тип пола

Вам необходимо точно знать размер и тип пола, чтобы понять, сколько напольного покрытия вам нужно, а также какой тип лучистого отопления лучше всего подходит для ваших полов.

Местонахождение

Вы можете платить больше за пол с лучистым подогревом в зависимости от расположения в вашем доме. Например, если ваш теплый пол находится в центре вашего дома, вы заплатите меньше, чем если бы ваш теплый пол находился в прихожей рядом с входной дверью.

Плюсы и минусы лучистого тепла

Плюсы

• Равномерно отапливаемый дом: Лучистое отопление пола равномерно обогревает дом и устраняет любые холодные точки, с которыми сталкиваются традиционные методы отопления дома.
• Экономичность: Хотя первоначальные затраты на установку могут поставить домовладельцев в тупик, лучистое отопление пола оказывается более рентабельным в долгосрочной перспективе. Большинство из них имеют 30-летнюю гарантию. Лучистый теплый пол требует более низких температур, чем радиаторы, для обогрева помещения и, таким образом, снижения затрат на отопление.
• Контролируемое отопление: Большинство установок включают подключение к интеллектуальному термостату или термостату с Wi-Fi, что означает, что домовладельцы могут контролировать температуру в каждой зоне, оборудованной теплым полом.
• Улучшение качества воздуха: Поскольку нет необходимости беспокоиться о отопительных каналах, это означает, что в доме меньше циркулирует пыльный воздух и меньше аллергенов.
• Работает с любой поверхностью пола: Теплый пол можно установить на любую поверхность пола, от винила до дерева.

Минусы

• Стоимость: Установка электрического теплого пола требует затрат, а переход на водяную систему водяного теплого пола стоит еще дороже. Считайте это инвестицией, при которой сбережения окупятся в течение нескольких лет. Водяная система, вероятно, потребует некоторых обновлений сантехники, в зависимости от возраста вашего водонагревателя и труб.
• Установка: Небольшой проект может быть задачей «сделай сам», но поскольку для этой задачи требуется самовыравнивающаяся смесь для крепления системы подогрева пола, ее высыхание займет день или два. Планируйте устанавливать его по частям, так как некоторые части вашего дома будут закрыты, когда он высохнет.
• Поднимает уровень пола: Хотя это и не существенно, лучистое отопление пола немного приподнимет ваши полы из-за нагревательных элементов под полом. Вы можете увидеть, как ваш пол поднимается на 1/2 дюйма, так что это следует учитывать в местах с более низким потолком.

Теплые полы Эксплуатационные расходы

Теплые полы — отличное решение для семей, которые хотят снизить счета за электроэнергию и сохранить ноги в тепле в холодные месяцы. Стоимость эксплуатации лучистого теплого пола относительно низка по сравнению с другими методами обогрева. Поскольку вода, нагретая вашей системой, хранится в трубе под полом, ее не нужно постоянно подогревать, в отличие от других систем отопления. Таким образом, обычно эксплуатационные расходы варьируются от от 1 до 5 долларов в день .

Стоимость обогрева пола своими руками по сравнению с наймом профессионала

Разработанный для повышения эффективности, теплый пол — это экономичный способ обогреть ваш дом. Теплый пол — это лучший проект своими руками. Но для этого требуются знания и некоторые инструменты, поэтому, если у вас нет всего необходимого и навыков работы с электричеством, лучше всего нанять специалиста для его установки. Тем не менее, установка лучистого теплого пола самостоятельно может сэкономить ваши деньги. Если вы хотите установить электрический теплый пол, вы можете сэкономить около  4 доллара за квадратный фут ; если вы устанавливаете гидроник, это сэкономит вам 9 долларов США за квадратный фут.

Таким образом, установка системы теплого пола, как правило, должна выполняться профессионалом. Средняя стоимость этого проекта составляет  11 долларов США за квадратный фут , на выполнение которого уходит два-три дня. Ваш установщик может помочь вам выбрать правильный продукт для вашего дома и предоставить надлежащие методы укладки, чтобы вы могли наслаждаться своим новым напольным покрытием в течение всего года.

Как сэкономить на теплых полах

Теплые полы могут сделать ваш дом теплее и комфортнее. Тем не менее, установка иногда может быть дорогостоящей авансом. Хорошей новостью является то, что лучистое отопление пола является очень энергоэффективной формой тепла, поэтому даже при более высоких затратах на установку вы все равно будете ежемесячно экономить деньги на счетах за электроэнергию. Вот несколько советов, которые помогут вам сэкономить деньги на системах лучистого обогрева пола:

• Сосредоточьте тепло там, где это наиболее важно в вашем доме, чтобы не платить больше за дополнительные квадратные метры.
• Выбор более доступных вариантов для обогрева пола, таких как пропановое отопление, позволит сократить расходы.
• Подготовьте место для установки самостоятельно, насколько это возможно.
• Сэкономьте на монтаже с помощью теплых полов своими руками.
• В зависимости от вашего штата или местоположения вы можете иметь право на получение федерального налогового кредита, скидок или поощрений при установке теплых полов.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатная смета без обязательств

Найти подрядчика

Чтобы получить средние затраты в этой статье, был проведен опрос ряда поставщиков и баз данных о затратах на национальном и местном уровнях. Все усредненные значения были верны на момент публикации и могут быть изменены.

Технология устройства, схемы + инструкция по монтажу

Исправно функционирующая система отопления – залог комфортного проживания в доме вне зависимости от погодных условий. Наряду с традиционной радиаторной технологией, в устройствах контура отопления активно используется система водяного теплого пола. Его установка трудоемка и затратна в финансовом плане, но такой вариант отопления полностью окупается за 5 лет.

В целях экономии многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными вложениями очень привлекательна, не так ли? Однако его выполнение требует от подрядчика определенных знаний и навыков.

Предлагаем к рассмотрению подробный материал по устройству водяных теплых полов. В статье изложены правила проектирования, даны советы по выбору компонентов системы, а также описан пошаговый ход работ по монтажу, подключению и запуску водяного контура.

Содержание статьи:

• Условия укладки водяного пола
• Правила проектирования и монтажа
  • Нюансы устройства теплого пола
  • Каких принципов укладки придерживаться?
  • Способы монтажа водяных контуров
• Правильно выбираем материалы
  • №1 — подбираем оптимальный вариант труб
  • №2 — определяемся с утеплителем
  • №3 — покупаем комплектующие для коллектора
• Руководство по установке ТВП
  • Этап №1 — Устройство чернового пола
  • Этап №2 — укладка изоляционного слоя
  • Этап №3 — разметка и укладка труб
  • Этап №4 — монтаж армирующей сетки Этап


    1 904 — испытание системы

  • Шаг №6 — укладка цементной стяжки
• Пуско-наладочные работы
• Выводы и полезное видео по теме

Условия монтажа водяного пола

Устройство дополнительного отопительного контура рекомендуется включить в проект до начала строительства – так проще произвести расчеты.

В готовом новом доме или здании, где давно работает радиаторная система, установка водяного пола также возможна, но при определенных условиях.

Преимущества водяного отопления давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогостоящую электроэнергию, создает максимально комфортную атмосферу в спальнях, ванных комнатах и ​​детских комнатах

Если желание утеплить пол возникло после постройки дома, следует определить, подходит ли для этого здание. Одно из главных условий – предварительное утепление дома, т.к. м² сделает установку пола бесполезной.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами занимает около 15 см, а то и больше, от общей высоты помещения. После внедрения системы размеры дверных проемов должны быть сохранены, высота 210 см и более.

К базе предъявляются особые требования. Он должен быть крепким, ровным, чистым. Неустойчивое основание приведет к неровностям, а те к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью завершить строительство — возвести стены и потолок, вставить окна , и гипс.

Правила проектирования и монтажа

Решение выбрать водяной пол, не требующий жесткой установки электрического аналога, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, наиболее эффективными и недорогими в эксплуатации. Также допустимы варианты котлов на твердом топливе.

Безупречная работа системы возможна только при двух условиях: профессионально выполненные проектные расчеты и правильно выполненный монтаж.

Поэтому первые шаги на пути к установке водяного теплого пола на даче или в частном доме – это анализ конструкции, выбор материалов, подготовка проекта.

Нюансы устройства теплого пола

Устройство водяного пола сложно и просто одновременно. Он многокомпонентный по составу, поэтому главное соблюдать порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизоляционный слой и заливаются сверху цементной стяжкой

Каждый элемент «пирога» имеет особую функцию . Основой для конструкции служит грунт или бетонная плита. На него укладывается тонкая пленка (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покройте пол изоляционным материалом. Один из лучших вариантов – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность — от 40 кг/м³;
• толщина — от 300 мм.

Основной слой, внутри которого будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку армируют армирующей сеткой с ячейкой 50*50 мм или крупнее 100*100 мм и толщиной сердечника 3-5 мм.

Финишный слой — термостойкое напольное покрытие. Керамическая плитка, которая очень хорошо проводит тепло, признана лучшим материалом. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную с помощью смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых расчетов можно воспользоваться онлайн-калькулятором, забив отдельные параметры в нужные графы.

Если теплыми полами занимается строительная компания, то расчетные работы проводят ее специалисты.

За основу расчета взяты стандартные выверенные цифры, которых необходимо придерживаться независимо от способа установки и конкретных условий монтажа.

Фотогалерея

Фото

Температура ТВП на кухне должна быть в пределах 22-27°С, в коридоре или холле — 30°С, в гостиной, в детской или в спальне — 29°С, в ванных комнатах или бассейнах высшая — 32-33°С

Если теплоноситель подается с подогревом при температуре 85-90°С, то для теплых полов достаточно нагрева воды до 60°С , а на обратке температура падает до 30-45°С

На разницу параметров температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм — длина контура до 90 м, Ø 17 мм — до 100 м, Ø 20 мм — 120 м, хотя контуры более 80 м не рекомендуются

Расстояние между изогнутыми трубами зависит от места прокладки: в центре помещения — 20-30 см, в краевых зонах, у стен и порогов — 10-15 см, в банях, санузлах, санузлах, бассейнах — везде 15 см

Теплые полы в детской комнате

Трубы теплоносителя в комнате

Водопроводные контуры на полу

Шаг разводки между трубами

Обычно для монтажа используются трубы PEX, которые нельзя укладывать ближе 10 -15 см друг от друга, так как велик риск образования заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не делится на два помещения;
• для помещения 35-40 м² 1 контура мало, минимум 2;
• одна сторона цепи — не более 8 м;
• Демпферная лента компенсирует деформацию при тепловом расширении.

Есть исключения. Например, если туалет и ванная небольших размеров и расположены по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Самые эффективные виды монтажа труб — «улитка» и «змейка» — давно придуманы, поэтому экспериментировать с расположением контуров не нужно.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

« Змейка » — самый простой в реализации вариант. Его минус — большая разница в температуре теплоносителя на входе/выходе. Имейте в виду, что будет отдавать вторая половина схемы меньше тепла

« Улитка » Равномерно распределяет тепло по помещению, но сложнее в исполнении. Если хозяева не хотят делить комнату на теплую и прохладную зоны, то лучше воспользоваться этим методом.

Для экономии труб и повышения энергоэффективности часто используется комбинация двух вариантов: «улитка» ставится по центру, а «змейка» — вдоль стен. Если правильно расположить петли и рассчитать шаг установки, то температура пола будет максимально комфортной для жильцов.

Правильно подобрать материалы

Теплые водяные полы заливают стяжкой, а значит, их планируется эксплуатировать не годами, а десятилетиями.

Учитывая длительный срок использования, к выбору материалов следует подходить ответственно: исключать дешевые и неликвидные товары, подбирать качественные трубы, утеплитель, крепеж с максимальным сроком службы.

№1 — подбираем оптимальный вариант для труб

Сейчас используются два типа труб — PE-X и PERT, обе из сшитого полиэтилена. Преимущество продуктов PE-Xa заключается в том, что они обладают эффектом памяти благодаря плотности сшивки 85%.

Полезный эффект заключается в том, что растянутые теплоносителем трубы с высокой температурой или деформированные трубы всегда возвращаются в исходное положение.

Трубы PE-Xa вместе с осевыми фитингами можно легко замуровать цементом, в то время как альтернативные продукты PERT с цанговыми фитингами следует оставить открытыми.

Применение труб PERT оправдано при наличии цельных секций в стяжке и установке фитингов только для крепления к коллектору.

Опытные строители не рекомендуют использовать композитные трубы с алюминиевой фольгой – всегда есть риск отслоения металлизированного слоя. Если нужна максимальная надежность и изоляция, то лучше использовать изделия с армированием из поливинилэтилена, расположенным внутри изделий.

Для водяных полов используются изделия трех стандартных размеров: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указывается на маркировке по всей длине трубы.

Строительные компании обычно работают с проверенными производителями, которые несут ответственность за качество своей продукции. Хорошо зарекомендовавшие себя продукты раскрученных брендов Rehau и Valtec , а также менее известных Tece , Kan , Uponor .

Подробнее о выборе труб для прокладки водяного теплого пола в .

№2 — определяется с утеплителем

Основное назначение утеплителя — отделить стяжку с трубами от основания, чтобы теплопередача шла вверх, а не уходила в землю зря. Теплоизоляционный слой обязателен, без него установка теплого пола теряет смысл.

Теперь примените два , так как остальные проигрывают им по всем параметрам. Это экструдированный пенополистирол в виде плит и профильных матов из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря своей механической прочности и низкой теплопроводности. Практически не пропускает влагу, что немаловажно для бассейнов, санузлов, бань

Плиты ЭППС удобны в монтаже и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, ее выбор зависит от требуемой степени утепления. Благодаря фиксирующим боковым пазам отсутствуют зазоры в местах стыковки соседних плит.

Профильные маты значительно облегчают монтаж труб, но многие отказываются от их покупки из-за дороговизны, особенно известных марок. Толщина листов меньше, чем у ЭППС — 1-3 мм

Как определить необходимую толщину изоляции? Все зависит от условий монтажа в конкретном частном доме: на землю укладывают плиты 10 см, над цоколем или цокольным этажом достаточно 5 см, а если внизу есть отапливаемое помещение, то теплоизоляции достаточно 3 см.

Для крепления плит к полу используются тарельчатые дюбеля, а для крепления труб — гарпунные скобы. Расстояние между соседними кронштейнами от 30 см до полуметра, в местах поворотов труб – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт управления функционированием теплого пола. С его помощью горячую воду направляют из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

Сборные коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше доверить специалистам, а для самостоятельной покупки следует помнить обо всех необходимых элементах:

Фотогалерея

Фото

В основу конструкции положены сами распределительные узлы, которые оснащены клапанами, термостатическими и балансировочными клапанами для удобства регулировки важны изготовитель и размер

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникать воздушные пробки, парализующие систему.

Обычно коллекторно-смесительный узел монтируется в коридоре или нише и крепится к стене болтами или кронштейнами. Возможен напольный монтаж

Если необходимо слить воду из контуров, используйте дренажный дренажный клапан. Он же удаляет воздух из патрубков при заполнении их теплоносителем.

Для того чтобы обслуживать ЭХЗ было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор был заключен в специальный металлический шкаф

Дополнительный узел необходим, если для VTP не выделен отдельный стояк. В состав агрегата должны входить такие элементы, как байпас, насос и термостатический клапан.

Температуру в контурах можно контролировать с помощью термометра. Если вода в водопроводе горячее, чем необходимо, рекомендуется установить ограничитель

Коллекторы с вентилями

Трубная арматура

Автоматические воздухоотводчики коллекторов

Кронштейны настенные

Краны дренажные для слива

Шкаф металлический коллекторный

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одно удобнее настраивать ВТП в котельной вместе с котлом, другое из коридора. Теоретически распределительный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех цепей была примерно одинаковой.

Руководство по установке TVP

Перед укладкой конструкции теплого пола следует провести подготовительные работы: закупить комплектующие, обозначить место установки шкафа, полые отверстия в стенах для коммуникаций. Затем можно переходить к первому этапу.

Этап №1 — Устройство чернового пола

Если планируется обустроить теплый пол непосредственно на грунте, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки залить, уплотнить и выровнять слой песка.

Слой песка обязателен в любом случае, так как он служит основой для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант — толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие полости глубиной до 5 см, но для монтажа трубы лучше, если она будет идеально гладкой

При расчетах следует помнить, что теплопотери при монтаже системы на грунт выше, поэтому температура теплоносителя в трубах должна быть выше нормы.

Этап №2 — укладка изоляционного слоя

Утеплитель укладывается на чистый ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, мелкие каверны, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Инструкция по монтажу:

1. Гидроизоляция настилочная — уложить листы пленки плотностью 150-200 мкм с нахлестом не менее 10 см и намотать на стены.
2. Уложите плиты экструдированного пенополистирола разметкой вверх, стыкуя пазы между собой. Начинать лучше с дальнего угла.
3. При необходимости срезать фрагменты строительным ножом.
4. Закрепите пластины тарельчатыми дюбелями по углам, в середине стыков и в центре пластин.
5. Заклейте швы строительной лентой.

Если вам нужно уложить второй слой, то направление верхних плит лучше изменить, то есть поставить их перпендикулярно нижнему.

При укладке избегать больших зазоров и щелей. Если они образуются, пустоты можно задуть пеной или засыпать обрезками полистирола

Для перемещения плит при монтаже рекомендуется подкладывать тонкие доски или куски фанеры — структура плит, несмотря на плотность, может деформироваться.

Этап №3 — разметка и размещение труб

Маркировка наносится на поверхность плит с помощью маркера или малярного шнура. Если вместо ЭППС используются профильные маты, маркировка не требуется.

Существует риск сминания и перекручивания трубы при размотке, поэтому лучше использовать специально разработанное устройство для разматывания бухты. Ручная раскрутка займет больше времени

Перед началом Также рекомендуется установить коллекторы и подготовить места для подключений.

Инструкция по сборке:

1. Отмотать от трубы 15-20 м, надеть на конец изолирующий рукав и штуцер для соединения.
2. Подключение к коллектору.
3. Аккуратно уложите трубу согласно маркировке.
4. Закрепите контур скобами для гарпунов.
5. Подведите трубу к коллектору, прикрепите второй конец.

Длину каждой петли нужно зафиксировать, и не просто запомнить, а записать возле штуцера на стене.

По краям укладывается демпферная лента или какой-нибудь заменитель — например, куски пенополистирола толщиной 1,5-2 см. Хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально изолируются гильзами. Вместо дорогих импортных изделий можно использовать обычный утеплитель – вспененный полиэтилен.

Этап №4 — монтаж армирующей сетки

Правильно уложенная арматура должна быть над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из проволоки 3 мм.

Неправильно крепить контуры к металлической сетке, в этом случае она будет служить подставкой, а не арматурой. Правильный монтаж — когда сетка на трубах

Сейчас многие вместо сетки используют пластик. Этот вариант тоже подходит, так как полимер создает необходимую жесткость.

Этап № 5 — проверка системы

До тех пор, пока не будут проведены гидравлические испытания для проверки герметичности системы, стяжку нельзя заливать. Обычно цепи проверяются по очереди.

Сначала к трубе подключается магистраль и насос, подается вода. Для слива используйте шланг, подсоединенный к сливной трубе коллектора.

Нагнетательный насос — лучший инструмент для проверки системы. Его можно арендовать. Также можно нанять специалиста, у которого обычно есть необходимые инструменты для тестирования.

Во время осмотра могут отлететь скобы, так как труба имеет тенденцию выпрямляться под давлением. Отлетевшие гарпуны крепятся в 5 см от предыдущего места, после заливки стяжки он не слетит.

Шаг №6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают укладывать стяжку. Обычно используют традиционный метод маяка. В качестве маяков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавлять пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладка осуществляется частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

Через 2 дня поверхность зачищают, демпферную ленту разрезают, стяжку поливают водой и накрывают пленкой (последние два этапа повторяются в течение 10 дней).

Пуско-наладочные работы

Полное созревание цементной стяжки происходит через месяц, именно тогда необходимо провести балансировку с помощью коллекторных расходомеров.

С помощью балансировочных клапанов отрегулируйте расход теплоносителя, во всех контурах он должен стать одинаковым. При отсутствии опыта самостоятельной балансировки лучше пригласить специалиста

После обработки холодной водой, если система работает исправно, можно проводить испытания с подогретым теплоносителем. На этом монтаж теплого пола считается завершенным.

Выводы и полезное видео по теме

Общие правила установки для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:
