Сейчас мы с вами попробуем сделать примерные расчёты стройматериалов, чтобы выяснить цену дома из пеноблоков 10 на 10м, и для этого воспользуемся определённым планом  фундамента. Так как такой строительный материал бывает разных размеров, то для наглядности подсчётов мы тоже будем использовать разные размеры. Помимо этого вашему вниманию будет предоставлено видео в этой статье, которое дополнит нашу тему.

Строительство дома 10х10 из пеноблоков

Содержание

• 1 Подсчёт материалов
  • 1.1 Фундамент
  • 1.2 Несущие стены
  • 1.3 Клей
  • 1.4 Другие материалы
• 2 Заключение

Подсчёт материалов

Все здания, даже если это дома из пеноблоков до 100 кв м, состоят из трёх основных составляющих – фундамента, стен и крыши, а всё остальное уже относится к отделочным работам и материалам.

Мы сейчас по очереди выясним, как определяется количество и, естественно, стоимость нужного строительного материала для постройки. Следует, однако, заметить, что подобные расчёты имеют общий характер, и мы предлагаем их для ознакомления с самим способом, а каждый отдельный случай сугубо индивидуален.

Фундамент

План фундамента на дом из пеноблоков 10х10м2

• По плану, приведенному выше, мы рассчитаем, сколько надо пеноблока на дом 10 на 10м², а также узнаем, какие материалы и сколько их понадобится для заливки ленточного фундамента под это здание. Начнём мы, конечно с нулевого цикла и вы, наверное, заметили, что его периметр не 10×10м², а 10,2×10,2м², но здесь всё правильно, так как коробку мы будем поднимать именно 10×10м², а остающиеся 20 см можно будет употребить на любую облицовку (кирпич, сайдинг, шпатлёвка по пенопласту и так далее).
• Представим себе, что наше здание будет застраиваться на непучинистой почве, тогда нам понадобится малозаглубленный фундамент, ведь вес пеноблока 600х250х100 мм примерно 8кг, а аналогичный экземпляр 600x300x200 мм – примерно 22кг (зависит от плотности), что совсем немного для стен по сравнению с кирпичом или бетоном. Значит, глубина траншеи у нас будет 0,8м, хотя для заглубления ленты нам понадобится всего 0,6м, а остальные 20 см пойдут на песочную подушку. Над поверхностью грунта фундамент будет выступать на 0,4м, значит, высота всей ленты у нас получится 1,0м, а толщину мы дадим ей 0,5м (0,3м на блок и 0,2м на облицовку и утепление).
• В первую очередь, нам необходимо вычислить общую длину всех траншей для фундамента и это будет: 10,2м – 5 штук; 5м – 3штуки; 3,8м – 1 штука; 2,0м – 2 штуки; 1,6м – 1 штука. Значит, общая протяжённость составит 10,2*5+5*3+3,8+2*2+1,6= 84,4м погонных. Тогда, если фундаментная лента у нас получится 84,4м в длину, 1,0м в высоту и 0,5м в ширину, то для неё понадобится бетона 84,4*1,0*0,5=42,2м³.

Изготавливаем бетон своими руками в бетономешалке

• Самая распространённая марка бетона для заливки монолитного ленточного фундамента, это М 300, а для одного куба такого раствора нам понадобится 385кг цемента М 400, 1080кг щебня или гравия, 705кг крупного песка и примерно 220л воды (количество воды очень усреднено – оно в основном зависит от влажности наполнителей). В таком случае, на нулевой цикл под дом до 100 кв м из пеноблоков нам потребуется цемента – 42,2*385=16247кг, щебня или гравия – 42,2*1080=45576кг, песка – 42,2*705=29751кг и воды 42,2*220=9,284л, что в большей степени зависит от влажности наполнителей. Теперь ещё нужно добавить песок для подушки, а это 84,4*0,2*0,5=8,44м³ или примерно 8,5т, если песок окажется сухим.

Совет. Для бетонных смесей лучше всего использовать крупный, а, в крайнем случае, средний песок. Для трамбовки подушки её гораздо проще и правильнее залить на ночь водой и до утра песок усядется окончательно.

Арматурный каркас для монолитной ленты

• Для заливки ленты бетоном нам понадобится каркас из арматуры и, так как здание у нас будет достаточно лёгким, и мы знаем, сколько весит пеноблок 600х250х100 мм или 600x300x200 мм, поэтому будем делать два продольных несущих ряда по два прута в каждом (сечение 12 мм). Перемычки у нас будут расположены через 0,5м, высота каркаса для данной ленты будет достаточной – 0,65м, а ширина – 0,3м. Тогда вертикальные перемычки у нас получаться по 0,7м, а горизонтальные – по 0,35м, а общая  длина кольца – 0,7*2+0,35*2=2,1м (сечение 10 мм).
• Всего продольной арматуры на несущие пруты нам понадобится 84,4*4=337,6м, но, если учесть, что один профиль не более 6м длиной, то для 5 траншей понадобятся шины для соединения каркасов. Поэтому, 5*4=20м, тогда 337,6+20=357,6м, но когда профиль по 6м, тогда нам понадобится всего 357,6/6=59,6 или 60 штук профилей рифлёной арматуры сечением 12 мм.
• Колец всего получится 84,4/0,5=168,8 плюс одно на край, итого, 170 колец по 2,1м арматуры (рифлёной или гладкостенной) на каждое. Значит, всего нам потребуется 170*2,1=357м или 357/6=59,5 или 60 профилей арматуры сечением 10 мм.

Арматура вяжется крючком

• Для вязки арматурного каркаса используют стальную мягкую проволоку, используя на каждый стык по 0,5м и сложив её вдвое. Всего у нас 170 колец по 4 стыка, значит, 170*4=680 вязок и 20 шин по 4 вязки на каждую – 20*4=80, итого 680+80=760 вязок или 760*0,5=380м погонных. Но, учитывая, что такая проволока продаётся только в бухтах – будем подбирать оптимальный вариант самостоятельно.

Статьи по теме:

• Одноэтажные дома из пеноблоков
• Дом 6 на 6 из пеноблоков
• Проект дома 10 на 10 с мансардой

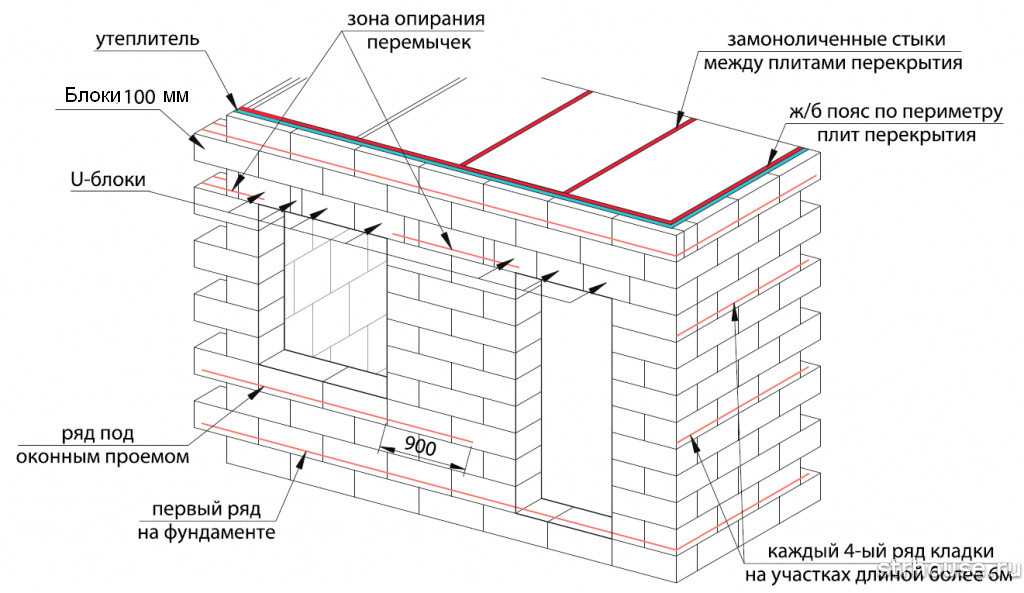

Несущие стены

Наименования сторон

• Несущие стены, будь то дома из пеноблоков 6 на 10м или других размеров чаще всего кладутся в целый камень или в полкамня. Первый вариант, это когда блок укладывается поперёк стены на постель, тычками внутрь и наружу, а второй вариант, это когда блок лежит на постели, но уже вдоль стены, и обращён внутрь и наружу ложками. Так, для несущих стен используем блок 600x300x200 мм и рассчитаем его количество в двух вариантах (кладка в камень и в полкамня).

Кладка в целый камень

• Итак, у нас имеется 5 несущих стен по 10м длиной, а высоту возьмём для них 2,8м, тогда общая их площадь (S_стен) будет равна S_стен=10*5*2,8=140м². Если кладка у нас будет в целый камень, как на фото вверху, то нам следует узнать площадь тычка, а это S_тычка=200*300=60000 мм=0,06м, тогда, чтобы узнать общее количество блоков, нам придётся S_стены/S_тычка=140/0,06=2333,3 или 2334 пеноблока. Но из этого количества вам нужно будет вычесть сумму камня, которая не будет использована ввиду монтажа проёмов для дверей и окон.

Кладка в полкамня

• Теперь подсчитаем, сколько пеноблоков надо на дом 10х10м, если кладку несущих стен осуществлять в полкамня. Общая площадь несущих стен у нас уже известна, и нам нужно сейчас вычислить площадь ложка, а это 600*200=120000 мм=0,12м. в таком случае нам потребуется S_стены/S_ложка=140/0,12=11,66,6 или 1167 штук на несущие стены при кладке в полкамня. Только, опять же нам придётся вычесть несуществующие блоки из будущих оконных и дверных проёмов.

Кладка в четверть камня для перегородок

• Для перегородок мы будем использовать пеноблоки 100х250х600 мм, как более экономные, ведь теплоизоляция в данном случае нам ни к чему и подсчитаем сейчас общую длину и площадь всех перегородок. Сейчас можно вернуться к плану фундамента и посмотреть, какие у нас перегородки, а это 5м – 3штуки; 3,8м – 1 штука; 2,0м – 2 штуки; 1,6м – 1 штука, значит, 5*3+3,8+2*2+1,6=24,4м погонных. А высоту их возьмём по 2,6м, учитывая, что они будут возводиться на железобетонных перекрытиях, толщина которых, как правило, 220 мм
•  Тогда S_{перегородок}=24,4*2,6=63,44м² и сейчас мы можем узнать общее количество нужного нам камня. Так как это перегородки и в утеплении они не нуждаются, то кладка будет производиться в четверть камня и нам понадобится площадь постели пеноблока данных размеров: S_{постели}=600*250=150000 мм=0,15м. В этом случае общее количество блоков для перегородок получится 63,44/0,15=422,9 или 423 штуки, но опять-таки это без учёта дверных проёмов.

Клей

Клей для пеноблоков BONO

• Сейчас совершенно не важно, какой вы будете использовать клей, так как речь пойдёт о его количестве, а инструкция предполагает толщину шва в таких случаях соблюдать по 5 мм (и горизонтальных, и вертикальных). Мы не будем сейчас просчитывать, сколько нужно клея именно в нашем случае или это будет, допустим, дом 7х10 из пеноблоков – главное, чтобы мы смогли понять принцип.
• Для примерных расчётов возьмём одну стену высотой 2,8м, длиной 10м и толщиной 0,3 мм, то есть кладка в полкамня пеноблоком 600x300x200 мм. По горизонтали каждый шов у нас получится через 200 мм, значит, 2,8/,0,2=14 швов по 5 мм, тогда их общая протяжённость получится 10*14=140м, а объём получится V_{швов горизонтальных}=140*0,5*0,3=21м³ клея для горизонтальных швов.
• По вертикали каждый шов теоретически получится через 600 мм, тогда мы будем иметь 10/0,6=16,6 или 17 штук общей протяжённостью 17*2,8=47,6м погонных. В таком случае, V_{швов вертикальных}=47,6*0,5*0,3=7,14м³ клея для вертикальных швов. В общем понадобится 21+7,14=28,14м³ клея для одной стены.

Рекомендация. При подсчётах количество клея с кубических метров вам придётся переводить в килограммы или мешки. С одного кубометра у вас получится примерно 1000л смеси, значит, можно принимать соотношение 1/1.

Другие материалы

Потолок из ЖБ перекрытий

• Остальные материалы, которые нужны для строительства мы не будем подсчитывать, так как каждый случай сугубо индивидуален. Если говорить о ЖБ плитах для перекрытий на дом 10 на 10 из пеноблока, то можно, конечно узнать, сколько вам их понадобится для пола и потолка (количество будет одинаковое). Для здания таких размеров очень хорошо подойдут блоки ПК 50-12-8, длина которых составляет 4980 мм=4,98м, ширина – 1190 мм=1,19м и толщина – 220 мм=0,22м.
• Так как у нас средняя стена в доме будет несущей, то всего получится два крыла по 5 плит в каждом, итого, 10 ЖБ перекрытий на потолок и 10 ЖБ перекрытий на пол. Те миллиметры, которых, на первый взгляд, не хватает, будут являться местом для цементного раствора при монтаже.

Виды крыш

Рекомендация. Здание у нас, по сути, получается квадратным и в этой ситуации приемлем любой вид крыши, так как его удобно будет монтировать. Но, всё-таки, для квадрата чаще всего возводят четырёхскатные, мансардные и многощипцовые крыши.

Статьи по теме:

• Проекты домов 10 на 12 метров
• Дом 8 на 12: проект одноэтажного дома
• Сколько весит пеноблок

Заключение

Мы показали, как можно подсчитать количество нужных материалов, но ничего не говорили об их стоимости, но этого и не нужно делать. Дело в том, что цена на товар может отличаться в разных регионах страны, к тому же она может меняться в зависимости от курса рубля к иностранным валютам. Поэтому, зная количество, вы всегда сможете перемножить его на стоимость товара на данный момент.

дом 10 на 12 из пеноблоков бесплатно, видео-инструкция по монтажу своими руками, фото

Частный дом, будь то загородный коттедж или дача, является заветной мечтой многих семей. К сожалению, далеко не каждый семейный бюджет позволяет купить готовое просторное жилище или же заказать его возведение в строительной компании. Поэтому очень часто дома строятся своими руками.

Однако на практике все далеко не так просто, как может показаться на первый взгляд, ведь такая постройка – это не только четыре стены с крышей, но и тщательный анализ грунтов, подбор материалов и расчет нагрузки на основание. В этой статье мы рассмотрим как рассчитывать количество материала на дом из пеноблока.

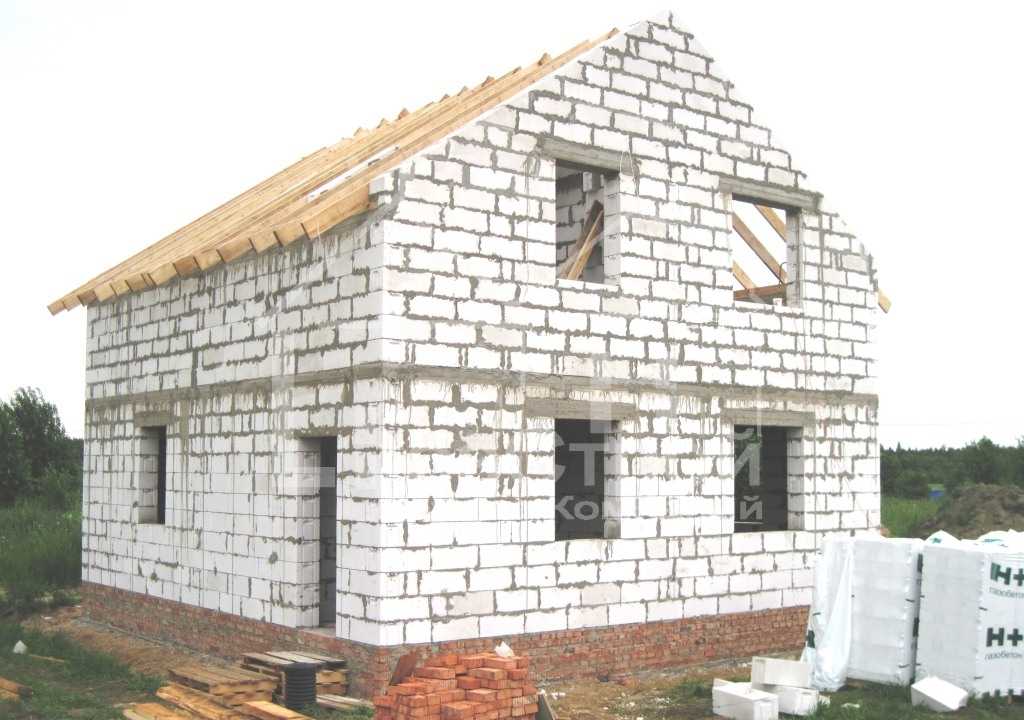

Проект дома 9х10 из пеноблоков на этапе возведения.

Содержание

• 1 Строим дом из пеноблоков
  • 1.1 Выбираем тип основания под пеноблочный дом
  • 1.2 Рассчитываем расход материала
• 2 Заключение

Строим дом из пеноблоков

Проект жилого здания 10х12 из пеноблоков

Пеноблок – это довольно востребованный материал, который образуется в процессе добавления пенообразователя в цементно-песчаный раствор.

Статьи по теме:

• Проект дома 9 на 9 метров
• План дома 7 на 7 (двухэтажный)
• Дом 8 на 12: проект одноэтажного дома

Как следствие, получается легкий и крепкий продукт, именуемый ячеистым бетоном, который имеет следующие плюсы:

1.  Ячейки с закрытой структурой, что обеспечивает высокие водоотталкивающие свойства.
2. Приемлемая цена.
3. Пожаробезопасность.
4. Небольшой вес, а соответственно возведение таких построек не требует закладки массивных фундаментов. К примеру, проект дома 7х10 из пеноблоков может предусматривать обустройство на ленточном основании, которое характеризуется невысокой несущей способностью.

Пеноблоки.

5. Стойкость к биологическим факторам, таким как гниение, порча грызунами и т. д.
6. Стойкость к разного рода химическим воздействиям.
7. Простота обработки. Данный материал не является очень прочным, в силу чего вы можете без труда производить его распиловку или шлифовку.
8. Простота монтажа.

Выбираем тип основания под пеноблочный дом

На сегодняшний день существует несколько типов оснований, каждое с определенными преимуществами и недостатками.

Рассмотрим, какой фундамент лучше использовать для возведения дома из пеноблоков.

1. Ленточный фундамент. Данное основание является в наши дни самым востребованным. Оно способно выдержать значительные нагрузки и позволяет обустроить цокольный этаж. Конструкция представляет собой бетонную ленту, расположенную под нагруженными частями здания. Это оптимальный вариант как для легких, так и для массивных построек в несколько этажей.

Такие фундаменты часто предусматривают для построек средних размеров, к примеру, проекты дома с пеноблоков 10х9 чаще всего подразумевают ленточные основания.

2. Столбчатый или свайный фундамент. Очень прост и быстр в обустройстве, но относительно недолговечен (средний срок службы – 70 лет) и характеризуется сравнительно малой несущей нагрузкой.

Поскольку пеноблок является легким материалом, то проект дома 6х10 из пеноблоков вполне может обустраиваться на столбчатом основании.

Совет! Данный тип фундамента нельзя устанавливать на подвижных грунтах, потому требуется проведение тщательного анализа почвы перед непосредственной установкой.

Статьи по теме:

• Проекты домов из пеноблоков с планировкой
• Проекты двухэтажных домов из пеноблоков
• Проект дома 10 на 10 с мансардой

На фото – столбчатый фундамент на блочных опорах.

3. Плитное основание. Самый массивный и наиболее дорогостоящий тип фундамента, который предполагает заливку монолитной плиты под всем периметром здания. Высокая стоимость данного фундамента объясняется большим расходом бетона и необходимостью создать массивный армированный каркас.

Недостатком плитного фундамента является невозможность обустройства подвального помещения, а явным достоинством – возможность заливки на любых типах грунтов. Благодаря большой площади, такие основания не боятся пучения грунтов и при нарастании давления попросту приподнимаются на несколько сантиметров. Отсюда другое их название – плавающие фундаменты.

Ввиду невыгодности в экономическом плане, такие основания заливаются только в том случае, когда создание фундамента другого типа является невозможным:

• На неустойчивых грунтах.
• Если речь идет о массивном здании. К примеру, многие проекты домов из пеноблоков 10х12 предполагают заливку ленточного или плитного фундамента.

  Совет! Любой, даже самый массивный плитный фундамент не следует обустраивать «на глаз». Перед установкой основания должен быть проведен целый комплекс мероприятий, включающих анализ грунтов, расчет прочности основания в соответствии с предполагаемой нагрузкой.

Плитное основание.

Рассчитываем расход материала

Поскольку возведение дома является довольно трудоемкой и дорогостоящей процедурой, то при самостоятельном проведении подобных работ вам следует рассчитать количество материала, необходимого, к примеру, на проект дома из пеноблоков 6х10. В интернете вы можете найти проекты домов из пеноблоков 6х10 бесплатно, однако далеко не всегда они являются полными и подкрепляются расчетом материала.

Более того, расчет расхода блоков касается не только внешних, но и внутренних стен, а вы скорее всего захотите устроить некую перепланировку, отклонившись от первоначального плана, ведь ваш дом в первую очередь должен учитывать ваши личные потребности и предпочтения. Вследствие отклонения от плана меняется и расход материала, поэтому такие подсчеты нужно уметь производить самостоятельно.

Инструкция по произведению подсчетов предполагает несколько этапов:

1. Определяем размеры будущего строения:

• Площадь – 6 х 10 м.
• Длина внутренних перегородок – 13 м.
• Потолки в доме – 3 м.
• Толщина стен:
• Наружных – 0,4 м.
• Межкомнатных – 0,1 м.
• Размеры технологических отверстий:
• Для входной двери берем стандартные размеры – 2 на 0,9 м.
• Пять окон по 1,8 на 1,2 м.
• Три межкомнатных двери, размерами 2 на 0,8 м.

Определение планировки комнат.

2. На следующем этапе нам необходимо определиться с размерами используемых блоков, поскольку пеноблок является материалом с широким ассортиментом размеров. Для внешних несущих стен мы будем использовать блоки с такими параметрами: 200 на 400 на 600 мм, а для внутренних – 100 на 300 на  600 мм.
3. Рассчитываем количество материала, необходимого для возведения несущих стен.

• Сначала вычисляем  общий размер внешних стен: (6 + 10) х 2 = 32 м.
• Теперь умножаем полученный периметр на высоту (не учитывая технологические отверстия): 32 х 3 = 96 м2.
• Следующим этапом рассчитываем площадь проемов:
• Площадь одного окна: 1,8 умножить на 1,2 = 2,16 м2. Площадь 5 окон, соответственно: 2,16 м2 множим на 5 = 10,8 м2.
• Площадь входной двери: 2 х 0,9 = 1,8 м2.
• Теперь получаем общую площадь всех проемов: 10,8 + 1,8 = 12,6 м2.
• Вычитаем отверстия из площади несущих стен: 96 – 12,6 = 83,4 м2. Таким образом мы получили площадь наружных стен без учета оконных и дверных проемов.

Наличие готового плана здания значительно облегчает проведение расчетов.

• Для того, чтобы рассчитать количество блоков, нам необходимо знать толщину стены и размеры одного блока. Все это нам известно. Поскольку стены выкладываются в один блок, то толщина стены будет 0,4 метра. Вычисляем площадь блока: 0,6 х 0,2 = 0,12 м2.
• Для того, чтобы рассчитать необходимое количество блоков, следует разделить общую площадь несущих стен на площадь блока: 83,4 / 0,12 = 695 блоков понадобится вам для возведения несущих стен.
• Для того, чтобы вычислить кубатуру, необходимо разделить полученное количество блоков на 20,8 (именно столько блоков, размером 200х400х600 мм содержится в 1 м3). Получаем 33,41 м3.

4. Рассчитываем количество пеноблоков для внутренних перегородок.

• Рассчитываем общую площадь межкомнатных стен: 13 х 3 = 39 м2.
• Общее количество технологических отверстий. Площадь одной двери: 2 х 0,8 = 0,16 м. А поскольку таких дверей у нас 3, то умножаем 0,12 на 3 и получаем 4,8 м.
• 39 – 4,8 = 34,2  м составляем площадь без учета технологических отверстий.
• Площадь блока, используемого при обустройстве перегородок, составляет: 0,3 х 0,6 = 0,18 м2.
• Рассчитываем количество блоков. Для этого 34,2 делим на 0,18 и получаем 190 штук. Для того, чтобы определить количество кубометров, делим 190 на 55,5 (количество блоков данного размера в кубометре) и получаем 3,42 м3.

На фото – квадратный метр пеноблока.

5. Подводим итог. Поскольку пеноблоки очень легко пилятся, то после строительства довольно редко остается неиспользованный материал. Однако для перестраховки вам все же стоит добавить к полученным результатам по 2%, поскольку существует большая вероятность, что часть блоков повредится при доставке и разгрузке.

Аналогичным образом вы можете рассчитать необходимое количество материала на проект дома 10х12 из пеноблоков или любой другой.

Статьи по теме:

• Проект дома 6 на 6
• Проект дома 6 на 9 (двухэтажный)
• Проекты одноэтажных домов

Заключение

Дом 9 на 10: пример проекта

На сегодняшний день существуют различные проекты домов 9х10 из пеноблоков, каждый из которых предлагает интересные идеи для обустройства жилища. Однако хороший дом должен быть не только уютным и привлекательным, но и надежным, а потому перед его постройкой необходим тщательный расчет.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
