виды нагрузок, выбор правильного сечения балки, примеры и возможные ошибки

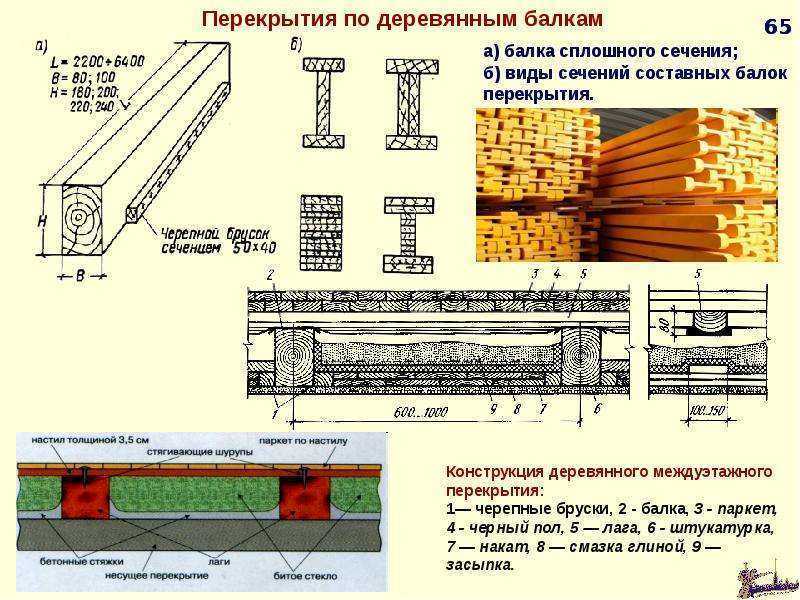

Наиболее ответственной конструкцией при проектировании и строительстве деревянного дома является перекрытие, которое опирается на стены, локальные вертикальные опоры и работает на изгиб в пределах одного этажа.

Расчёт деревянного перекрытия сводится к определению габаритов поперечного сечения балок, поверх которых устраивается конструкция пола вышележащего этажа, и шага между ними.

После определения данных геометрических параметров проводится проверка прочности по двум группам предельных состояний.

Содержание

• 1 Виды нагрузок
• 2 Требования к ним
• 3 Пример сбора нагрузок
• 4 Высчитываем на прочность
• 5 Как рассчитать на прогиб?
• 6 Возможные ошибки при вычислении
• 7 Полезное видео
• 8 Заключение

Виды нагрузок

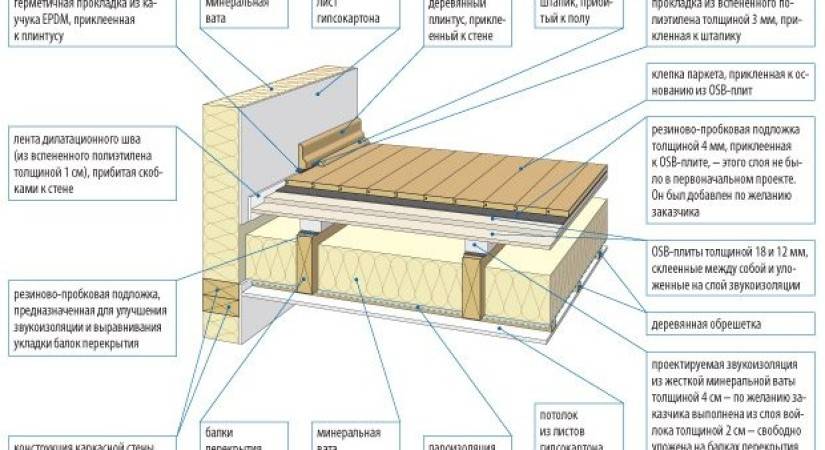

Деревянные перекрытия, как и любые другие пролётные конструкции, воспринимают полезные нагрузки, вызывающие внутренние усилия в горизонтальных несущих элементах. Все загружения, прикладываемые к данным конструктивным элементам, делятся на следующие виды:

1. Постоянные нагрузки, которые прикладываются единожды и не изменяются на протяжении всего срока эксплуатации объекта. В деревянных конструкциях постоянные нагрузки разделяются наследующие подвиды:
   • Собственный вес несущих балок.
   • Масса вышележащей конструкции пола, полученная методом послойного суммирования каждого элемента пирога.
   • Вес вышележащих перегородок и других ограждающих конструкций, при условии, что вертикальные оси данных элементов смещены относительно несущих опор перекрытия.
2. Временные нагрузки, прикладываемые на перекрытие в процессе эксплуатации.

   При определении этого загружения учитывается масса предметов мебели, а также людей, эксплуатирующих здание.

   Нагрузка принимается из нормативных значений СНиП, как равномерно распределённая по площади каждой функциональной зоны.

3. Особые штамповые, линейные или точечные нагрузки – прикладываются локально в местах, где необходимо усиленное перекрытие. Например, вес ванны с водой в санузле.

Все указанные нагрузки суммируются и прикладываются к несущим балкам в виде равномерно распределённого по её длине загружения, что и служит основанием для расчёта прочности.

Требования к ним

Все деревянные конструкции классифицируются по свойствам породы древесины, из которой они выполнены. Так как каждый материал имеет разные показатели плотности, массы, природной прочности волокон в радиальном или тангенциальном направлении, то и прочностные характеристики у них сильно рознятся:

1. Лиственница – твёрдая хвойная порода:
   • сжатие – 64,5 МПа;
   • растяжение – 125,0 МПа;
   • скалывание – 9.4 – 9,9 МПа;
   • изгиб – 111,5 МПа.
2. Дуб – твёрдая лиственная порода:
   • сжатие – 57,5 МПа;
   • растяжение – 128,8 МПа;
   • скалывание – 10.2 – 12,2 МПа;
   • изгиб – 107,5 МПа.
3. Сосна – мягкая хвойная порода:
   • сжатие – 48,5 МПа;
   • растяжение – 103,5 МПа;
   • скалывание – 7. 3 – 7,5 МПа;
   • изгиб – 79,3 МПа.
4. Берёза – мягкая лиственная порода:
   • сжатие – 57,5 МПа;
   • растяжение – 128,8 МПа;
   • скалывание – 10.2 – 12,2 МПа;
   • изгиб – 107,5 МПа.
5. Клеёный брус из сосны – составная конструкция повышенной прочности:
   • сжатие – 53,5 МПа;
   • растяжение – 118,6 МПа;
   • скалывание – 14.9 МПа;
   • изгиб – 101,5 МПа.

В данном списке 1 МПа = 1 Н/мм².

Имея под рукой данные табличные показатели прочности древесины разных сортов, можно без труда проверить корректность подбора сечения балки или шага элементов в перекрытии.

Пример сбора нагрузок

Если необходимо собрать постоянные и эксплуатационные нагрузки на несущие балки перекрытия, нужно знать все геометрические характеристики помещения, материал полов, функциональное назначение здания и породу древесины несущего элемента.

Например, требуется рассчитать нагрузки на сосновые балки перекрытия стандартного деревянного дома с габаритами 6 x 6 м, сечение балки – брус 200 x 100 мм, шаг 900 мм. Алгоритм данного действия выглядит следующим образом:

• Собственный вес каждой балки (m1) составит V (объём конструкции, или произведение всех 3 её линейных габаритов) x r (плотность сосны). То есть, m1 = 0,2 м x 0,1 м x 6 м x 500 кг/м³ = 60 кг, или 10 кг на 1 м. п.
• Вес пирога пола – сосновые половые доски толщиной 50 мм. Чтобы собрать нагрузку на одну балку, необходимо выделить её грузовую площадь. Она равняется половине пролёта между несущими элементами, отложенного от оси конструкции в каждую сторону, и помноженного на длину балки.

  Расстояние между брусьями – 90 см = 0,9 м, следовательно, грузовая площадь S1 = (0,45 + 0,45) x 6 = 5,4 м². Таким образом, масса пола m2 = S1 x t (толщина пола) x r = 5,4 м² x 0,05 м x 500 кг/м³ = 135 кг, или 22,5 кг на 1 м. п.

• Нормативная равномерно распределённая эксплуатационная нагрузка для жилых зданий составляет m3 = 150 кг/м2. То есть, данная нагрузка на балку составит F1 = m3 x S1 = 150 кг/м² x 5,4 м² = 810 кг, или 135 кг на 1 м. п.
• Суммарная нагрузка, приходящаяся на 1 балку перекрытия, определяется как F = m1 + m2 + F1 = 60 кг + 135 кг + 810 кг = 1005 кг, или 167,5 кг на 1 м. п.

Учитывая, что любая конструкция должны быть подобрана с небольшим запасом прочности, СНиП требует преобразования нормативной величины в расчётную.

Так, по табличным значениям можно определить, что коэффициент запаса по нагрузке от собственного веса конструкций составляет gn = 1.1, а для временного загружения – 1,4. То есть, конечное значение составит q = (m1 + m2) x 1,1 + F1 x 1,4 = (60 кг + 135 кг) x 1,1 + 810 кг x 1,4 = 1348,5 кг, или 224,75 кг на 1 м. п. (2,2475 Н/мм²).

Высчитываем на прочность

После сбора нагрузок на балки перекрытия, необходимо проверить правильность выбранного сечения материала. Для этого потребуется провести несложный расчёт в соответствии со следующим алгоритмом:

Основная формула проверки прочности подобранного сечения по предельному состоянию 1 группы регламентируется СП 64. 13330.2017 «Деревянные конструкции» и выглядит как:

M / Wрасч < RИ, где:

• M – значение изгибающего момента от приложенной расчётной нагрузки.
• Wрасч – предел прочности заданного сечения, при достижении которого наступит разрушение конструкции.
• RИ – расчётное сопротивление древесины на изгиб.

Изгибающий момент М в стандартной балке, шарнирно опёртой по двум концам, вычисляется из элементарной формулы сопромата:

M = ql2 / 8, где:

q – суммарная расчётная нагрузка на элемент.

В данном примере составляет 224,75 кг/м, а l – пролёт, который перекрывает балка – 6 м.

M = 224,75 кг/м x 62 / 8 = 1011,375 кг*м, или 10113750 Н*мм.

Расчётное сопротивление древесины RИ представляет собой произведение нормативного показателя данной величины, приведённой выше, с учётом ряда коэффициентов надёжности.

RИ = Rn x MДЛ x MВ x MТ x MСС, где:

• MДЛ = 0,6 – коэффициент, учитывающий работу конструкции.
• MВ = 0,9 – характеризует естественную среду эксплуатации.
• MТ = 0,85 – показатель комнатной температуры.
• MСС = 0,9 – коэффициент, учитывающий срок службы сооружения не менее 75 лет.

Следовательно, при Rn для сосны 79,3 МПа (Н/мм²),

RИ = 79,3 x 0,6 x 0,9 x 0.86 x 0,9 = 32,76 Н/мм².

Из формулы условия прочности M / Wрасч < RИ, при известных значениях М и RИ, легко вывести Wрасч = M / RИ, то есть

Wрасч = 10113750 Н*мм / 32,76 Н/мм² = 308723 мм³.

Далее, исходя из известных параметров поперечного сечения деревянной балки b и h, которые оставляют 100 мм и 200 мм, соответственно, можно найти величину момента сопротивления фактического сечения по формуле: W = bh3/6 = 100 x 2002 / 6 = 666667 мм³.

При сравнении этих двух величин, видно, что показатель фактического момента сопротивления сечения почти в 2 раза превышает минимально допустимый параметр, и балка выдержит все приложенные к ней нагрузки, с учётом понижающих коэффициентов.

Если расчётный показатель оказался меньше, необходимо назначить новые габариты сечения и повторно проверить их с учётом приведённых выше формул.

Видео о расчете сечения балок деревянного перекрытия:

Как рассчитать на прогиб?

Если балки перекрытия удовлетворяют критериям прочности, это ещё не значит, что конструкцию можно эксплуатировать. Помимо 1 существует также 2 группа предельных состояний, и перекрытие должно удовлетворять требованиям допустимых деформаций под действием нагрузки, с учётом внутреннего сопротивления несущих элементов. Данный расчёт на прогиб выполняется следующим образом:

В соответствии с таблицей СП 20.13330.2016 «Нагрузки и воздействия», предельно допустимый по эстетико-психологическим соображениям прогиб fult балки при пролёте l = 6 м должен составлять не более fult = 1/200, или 6000 мм / 200 = 30 мм.

Фактическая деформация изгибаемого деревянного элемента определяется по формуле:

f = 5ql4/384ЕI, где:

• Е – модуль упругости древесины, который определяется из табличных значений и составляет 12600 МПа (Н/мм2).
• I – момент инерции, зависящий от геометрии сечения.

I для прямоугольно балки составляет bh4/12 = 100 x 2003 / 12 = 66666667 мм⁴.

Таким образом, расчётный прогиб составит:

f = (5 x 2,2475 x 60004) / (384 x 12600 x 66666667) = 45,15 мм.

Расчёт показал, что балка заданного сечения не удовлетворяет условию предельно допустимой деформации, и габариты придётся увеличить.

Принимая в расчёт новое сечение 150 x 250 мм, расчёт проводится заново:

I = 150 x 2503 / 12 = 195312500 мм⁴.

f = (5 x 2,2475 x 60004) / (384 x 12600 x 195312500) = 15,41 мм.

Из полученного расчёта видно, что прямоугольная балка из сосны с габаритами поперечного сечения 150 x 250 мм полностью удовлетворяет условиям предельного прогиба. Повторный расчёт прочности не имеет смысла, так как с увеличением размеров сечений растёт коэффициент надёжности.

Возможные ошибки при вычислении

Инженеры, не имеющие достаточного опыта в расчёте деревянных конструкций, нередко допускают грубые ошибки, а именно:

• Неверное соотношение единиц измерения влечёт за собой значительные отклонения от верного результата расчёта.
• Пренебрежения расчётом по 2 группе предельных состояний может вызвать слишком сильный прогиб уже смонтированной конструкции.
• Неверный сбор нагрузок окажется далёк от истинного показателя.
• Пренебрежение коэффициентами запаса прочности могут также повлечь за собой ошибочный результат.

Результатом подобных ошибок могут стать непредвиденные прогибы или разрушение конструктивного элемента. В таких случаях владелец объекта недвижимости будет вынужден проводить дорогостоящее усиление перекрытий, а, при самом неблагоприятном исходе событий, могут пострадать люди.

Полезное видео

В данном видео полный расчет деревянного перекрытия:

Заключение

Перед выполнением рабочего проекта, необходимо провести детальный расчёт по 2 группам предельных состояний для конструктивных элементов здания. Он состоит из назначения оптимального сечения балок перекрытия, сбора нагрузок на конструктивный элемент и проверки выбранных параметров на прочность и деформации.
