Нужна ли котельная в загородном доме? Советы и рекомендации

Заводить отдельное техническое помещение для котельной не всегда рационально – трата лишней площади, которую можно полезно использовать для других целей. В то же время в отдельной зоне удобно укомплектовать все необходимое инженерное оборудование. Не трудно таким образом создать и определенные условия. При грамотном подходе можно использовать несколько устройств, которые позволят организовать продуманную котельню.

Место отопительному котлу не всегда в отдельном помещении

Если по вкусу и по карману владельцам дома пришелся компактный котельный агрегат, то технологически его можно разместить не только в котельной. Котлы малой мощности не характеризуются большими габаритами, поэтому будущее место их размещения подбирается более свободно. При этом стоит учитывать, что и отапливаемый периметр будет относительно небольшим.

Компактные настенные модели подходят для разнообразного размещения:

• в прихожей;
• в зоне кухни;
• в ванной.

Громоздкого дымохода такой агрегат не потребует – это уже упрощает его монтаж. Остатки горения могут отводиться через стальную трубу, проходящую через стену наружу. Важно будет при таком раскладе обеспечить оптимальную вентиляцию.

Не избежать теплотехнического расчета, который поможет определить тепловую мощность будущей схемы отопления и еще несколько важных показателей. Обойтись настенным котельным агрегатом можно в помещениях, отопливаемая площадь которых не более 200 м². Если в выбранной комнате дома есть место для размещения котла, но невозможно провести необходимое инженерное подключение, то лучше остановить выбор на отдельной котельне.

Нужен ли бойлер или нет?

В зависимости от того, какой планируется расход горячей воды, определяется условие присутствия бойлера. Хозяин может решить на выбор – водонагревательная колонка или отдельный блок с бойлером. В небольших постройках наличие бойлера не актуально, так как потребности в больших объемах горячей воды не возникает.

Газовая колонка функционирует на открытом огне, а бойлер относится к более современному аналогу, поэтому его показатели надежности и удобства на высоте. При условии умеренного расхода можно остановить выбор на настенном двухконтурном котельном агрегате + встроенный бойлер. Такая конструкция может быть размещена на кухне или в свободном месте коридора, в проходной зоне загородного дома.

В жилом помещении, где два санузла – максимум, свободно обходятся без строительства отдельной бойлерной. Если же ванных комнат планируют создать несколько, то возникает потребность в напольном нагревающем агрегате, для размещения которого рекомендуют выбрать отдельное место (специальное обслуживающее помещение).

Блоки системы водоподготовки также нужно где-то разместить.

Системные узлы водоподготовки не всегда нуждаются в большой свободной площади. В зависимости от их общей комплектации (устройства фильтрации воды и ее очистки, автоматические блоки управления) понадобиться 1-2 м². При возможности такое пространство можно выделить в котельной-бойлерной. На кухне или в другом помещении их обслуживание может оказаться неудобным. Окончательное решение стоит принимать уже после полноценного определения функций системы водоподготовки и ее составляющих узлов.

В каких случаях котельная – строгая необходимость

Если выбор падает на мощный напольный котельный агрегат, то без выделения отдельной зоны котельной не обойтись. Возникает потребность и в подготовке капитального дымохода, обеспечивающего приток воздушных масс и эффективное удаление продуктов горения. Не помешает установить в котельной для дополнительного контроля газоанализатор, сигнализирующий об утечке природного газа из системы.

Подходят котельные агрегаты высокой мощности для домов с квадратурой от 200 м². Котельная в таком случае будет играть роль отдельного техпомещения, где рядом друг с другом располагают:

• напольный бойлер;
• стационарный котел.

Если предусматривается цепочка приточной тепловой вентиляции, то блоки подогрева рационально включить в технический узел котельной. Регламенты разрешают в одном помещении соединять бойлерную и котельную, но этот вопрос должен быть решен еще во время проектирования. До того, как выбирается котельный агрегат, учитывается одновременно и расход горячей воды, и блоки водоподготовки, и состав вытяжной вентиляции.

Требования к котельной в частном загородном доме в 2021

• Правила размещения котельной в доме
• Требования к пристроенной к дому котельной
• Площадь котельной
• Размеры котельной в частном доме
• Размещение котла
• Окно в котельной
• Требования к двери котельной
• Требования к стенам
• Вентиляция в котельной
• Требования к котельным на твердом и жидком топливе

Помещение, где устанавливается отопительное оборудование в частном доме, называется котельной. В соответствии с действующими строительными нормативами, к этому помещению предъявляются очень жесткие требования, так как мощные обогреватели работают на пожароопасном топливе.

В этой статье мы разберем основные требования к котельной в частном доме и рассмотрим правила монтажа оборудования в помещениях различного назначения.

Правила размещения котельной в доме

Основной документ, регламентирующий правила устройства котельной в доме — СНиП 42-01-2002, действующий с 1 июля 2003 года. В нем содержатся все основные требования к устраиваемой топочной. И при строительстве ориентироваться необходимо именно на него.

Теоретически собственнику не обязательно разбираться в СНиПах, так как по действующим нормам проект котельной в доме должен разрабатываться специализированным предприятием. Эксперты-проектировщики хорошо знают все современные правила и могут составить проектную документацию таким образом, чтобы в соответствии с ней в здании была возведена функциональная и безопасная для жильцов котельная.

Однако на практике и владельцам объекта не помешают знания о строительных правилах. Поэтому обозначим основные требования к котельной в доме на 2021 год:

• Минимальный объем объекта должен составлять от 15 м3.
• Топочную допускается располагать на первом, цокольном этаже, а также в подвале.
• Запрещено строить топочную близи спален в доме.
• Кратчайшее расстояние до выхода на улицу должно составлять не более 12 м.
• Отопительное оборудование можно размещать только в комнатах с высотой потолка от 220 см и более.
• Обязательно наличие двери и окна.
• Необходимо устройство функциональной вентиляционной системы.

Требования к пристроенной к дому котельной

Действующее законодательство позволяет строить пристроенные к основному жилому сооружению котельные. К ним (в дополнение к уже описанным выше) предъявляются дополнительные требования.

Среди них:

• удаление окон топочной от окон дома не менее чем на 12 м;
• удаление окон здания на верхнем этаже от пола котельной не менее чем на 9 м;
• запрещено пристраивать котельную со стороны лицевого фасада.

Площадь котельной

В официальных требованиях к котельной в частном доме 2021 года говорится, что минимальный объем объекта должен составлять 15 кубических метров. То есть топочную разрешено размещать в объектах встроенных, пристроенных или отдельно стоящих площадью 5 м2.

Этого в большинстве случаев недостаточно, поэтому профессионалы рекомендуют выделять под отопительное оборудование помещения попросторнее.

Размеры котельной в частном доме

Подходящую площадь котельной в здании необходимо рассчитывать индивидуально с учетом нескольких важных факторов. Один из них — тип отопительного оборудования. Поговорим про два самых распространенных варианта.

Газовой

Несмотря на разрешенную площадь в 5 м2, для котельной лучше всего использовать помещение от 8 м2. Если разместить все необходимое для безопасной работы системы оборудование вдоль одной стены, оно займет больше 3 метров в длину и около 1,7 метра в ширину. Если оборудование немного сместить, чтобы не располагать его под одной стеной, оно будет занимать примерно 2,5х2,5 метра пространства.

При этом само окружающее пространство должно оставаться доступным даже при открытых дверях и окнах. Кроме того, здесь же может размещаться дополнительное оборудование, например, стиральная или сушильная машина.

Пеллетной

Пеллеты — это бруски из спрессованных опилок размером 0,8х3 см. Их часто используют в качестве основного топлива для котельных в ситуациях, когда невозможно подключить объект к системе газоснабжения.

Для пеллетной котельной требуется сразу два помещения. В первом будет располагаться бункер для хранения пеллет, а во втором — непосредственно топочная.

Размер бункера в большинстве случаев составляет около 6 м2. Под саму котельную рекомендуется выделять помещение площадью около 7-8 м2.

Размещение котла

Отопительный котел сегодня можно разместить внутри самого здания в существующих комнатах. Рассмотрим самые популярные варианты.

Кухня

В сооружениях площадью менее 350 м2, для отопления которых достаточно котла мощностью 50 кВт, можно не организовывать отдельную котельную. Необходимое оборудование можно разместить в кухне, главное, чтобы площадь комнаты составляла не менее 7 м2 при общем объеме не менее 21 м3.

Не возникнет сложностей с согласованием установки котла в совмещенной кухне со столовой. Но в этом случае размеры помещения должны быть больше: объем — 36 м3, площадь — 12 м2.

К дополнительным требованиям к комнате относят наличие окна, а также естественного вентиляционного канала с выходом на крышу дома.

Помимо котла, отопительная система может иметь и другое оборудование:

• смесители;
• насосы;
• бойлер;
• коллектор;
• расширительный бак.

Для его размещения в комнате можно использовать специальный шкаф размерами 1х1,5 метра. Главное, чтобы все элементы системы были доступны для планового обслуживания и ремонта.

Кладовая

Требования к кладовой при установке отопительного оборудования аналогичны другим внутренним нежилым помещениям. То есть если помещение соответствует своей площадью и объемом разрешенным критериям, можно без проблем разместить здесь газовый котел.

Однако не во всех нежилых помещениях котел получится установить. Закон запрещает устанавливать такое отопительное оборудование в ванных комнатах и санузлах.

Коридор

В коридоре, как и в прихожей, веранде и других подобных помещениях, разместить котел вряд ли получится. Такие помещения практически всегда не могут удовлетворить действующим строительным нормам и правилам. Либо объем/площадь недостаточны, либо слишком близко находятся жилые комнаты, либо отсутствует окно и т.д.

Окно в котельной

В требованиях к газовой котельной в частных домах регламентировано обязательное наличие окна. Не каждое окно сможет удовлетворить нормативам. Оно должно соответствовать ГОСТ Р 56288-2014.

Окно в котельной нужно для того, чтобы защитить жилые помещения и их пользователей от дополнительной опасности в случае возникновения аварийных ситуаций и взрывов.

Требования к окну напрямую зависят от площади топочной. Для помещения менее 9 квадратных метров площадь стекла должна составлять от 80 см2 и более.

Требования к двери котельной

Во всех пристроенных топочных обязательно должна присутствовать дверь, ведущая на улицу. Если отопительное оборудование располагается во внутренних помещениях, делать из них выход наружу не обязательно.

Однако это требование касается только котельных для газа в частном доме. Если топочная работает на другом топливе, к примеру, на пеллетах, вне зависимости от ее расположения из помещения должен быть выход.

Во внутренних газовых котельных дверь может вести не наружу, а в другие комнаты дома, например, в коридор или на лестницу. Главное, чтобы от нее до выхода из дома было расстояние не больше 12 метров.

Главные требования:

• должна открываться наружу;
• ширина на 0,2 м больше размеров отопительного оборудования;
• должна соответствовать 3 типу пожарной безопасности с EI15 (норма для стальных дверей с негорючим заполнением из базальтового волокна).

Допускается наличие нескольких дверей, ведущих в коридор/на веранду/улицу. Главное, чтобы каждая из них соответствовала указанным нормам.

Требования к стенам

Стены должны быть самонесущими или несущими, обязательно изготовленными из безопасных негорючих материалов. Нормы требуют, чтобы стены соответствовали 2 типу пожарной безопасности — выдерживали горение и не разрушались на протяжении 45 минут и более.

В большинстве случаев стены строят из кирпича, пенобетона или газобетона. Такие материалы при достаточной толщине стены способны до 3-х часов выдерживать воздействие открытого огня.

Вентиляция в котельной

В каждой котельной требуется наличие вытяжной вентиляционной шахты, ведущей на кровлю, а также приточного отверстия, которое может быть расположено в двери или на стене.

Без наличия вентиляции проект строительства котельной согласовать не получится.

Требования к котельным на твердом и жидком топливе

К таким топочным предъявляют особые требования, которые не слишком сильно отличаются от норм, касающихся газового оборудования. Рассмотрим основные:

• обязательное наличие двери на улицу вне зависимости от расположения помещения;
• защита поверхностей от воздействия высокой температуры и риска возгорания;
• установка отопительного оборудования на удалении не менее 10 см от стен;
• наличие окна;
• ширина дверного проема из комнаты должна составлять не меньше 80 см;
• обязательное обустройство склада для хранения топлива, который должен быть крытым, но не отапливаемым.

Специалисты компании Render House занимаются возведением домов с котельными по типовым и индивидуальным проектам. За более подробной консультацией вы можете обратиться по телефону, указанному в шапке сайта.

из чего сделать потолок, пол и стены из

Для повышения комфортности проживания в частном доме его можно эффективно отапливать автономными системами отопления. С их помощью можно регулировать внутреннюю температуру, создавая благоприятный микроклимат. Существует несколько видов котлов и видов топлива, но вне зависимости от выбранного варианта необходимо правильно оборудовать помещение оборудованием. Отделка котельной в частном доме влияет на функциональность и безопасность технического помещения.

Содержание

1. Требования к помещению
2. Чем можно обшить котельную изнутри
3. Стены
4. Полы
5. Потолок
6. Подготовительные работы 9000 8
7. Интерьер котельной

Требования к помещению

Котел помещение должно быть оборудовано форточкой или окном с открывающейся фрамугой.

Отделочные работы в котельной в доме выполняются с соблюдением нормативных требований к помещениям, в которых установлен котел:

• площадь котельной не менее 8 м2;
• высота стен помещения должна быть не менее 2,5 м;
• одна котельная может быть рассчитана на один или два котла;
• в котельной должна быть установлена ​​вытяжка;
• противопожарная дверь должна быть шириной не менее 800 мм и открываться наружу;
• пол выложен плиткой или зашит стальными листами;
• для котельной с электрооборудованием должно быть предусмотрено заземление;
• отделка выполняется огнеупорными материалами — цементной штукатуркой или плиткой;
• помещение должно быть оборудовано окном с открывающейся фрамугой или окном;
• помещения с газовым, топливным или комбинированным котлом оборудованы дымоходом;
• расстояние между котлом и стеной должно быть не менее 100 мм;
• ко всем узлам отопительного оборудования должен быть обеспечен свободный доступ;
• если к жилому дому пристроено техническое помещение, из него должны вести две противопожарные двери — одна в дом, другая на улицу.

Недопустимо хранение легковоспламеняющихся и легковоспламеняющихся веществ и материалов на территории котельной, а также ненужных предметов, не влияющих на функциональность помещения. Проходы и пространство вокруг оборудования должны быть свободны.

Чем можно обшить котельную изнутри

Для стен из бетона, газобетона или кирпича выбрать штукатурку или водоэмульсионную краску

Перед тем, как решить, какими должны быть стены в котельной, и чем их отделать в частном доме необходимо ознакомиться с техническими характеристиками строительных материалов по их огнестойкости. Выбирая лучший способ отделки блочных стен в маленькой котельной в загородном доме, важно помнить, что дизайн котельной не является определяющим фактором при выборе материала – на первый план выходит его практичность. Для стен из газобетона, бетона или кирпича выбирают штукатурку или водоэмульсионную краску. В качестве декоративной отделки используется плитка или металлические панели.

Обшить стены котельной в частном деревянном доме необходимо с учетом низкой огнестойкости древесины и необходимости ее тщательной защиты от возгорания. Перед отделкой древесину необходимо обработать антипиренами, даже если пиломатериал изначально прошел подобную пропитку на этапе изготовления.

Стены

Перед оштукатуриванием стен необходимо нанести грунтовку

При выборе способа отделки стен лучше ориентироваться на удобный в работе материал. Штукатурка позволяет решить несколько вопросов со стразами:

• быстро отремонтировать помещение;
• выровнять стены;
• создают монолитный огнеупорный слой, обладающий высокими прочностными и теплоизоляционными свойствами.

Штукатурка может использоваться как подготовительная основа под отделку или как декоративное финишное покрытие. Во втором случае можно использовать краску или декоративную штукатурку, наносимую поверх стартового ровного слоя. Штукатурка наносится по маякам – металлическим направляющим, прикрепленным к стене.

Состав набрасывается между маяками, а затем растягивается с помощью правила. Прежде чем приступить к отделке стен штукатуркой, поверхность обеспыливают грунтовкой – состав закупоривает поры основания и снижает расход материала.

Плитка в небольшой котельной в частном деревянном или блочном доме – лучший вариант для получения огнеупорного покрытия и украшения интерьера помещения. Укладывается на ровные оштукатуренные стены.

Перед отделкой поверхности стен листовым металлом их обрабатывают защитными пропитками и при необходимости утепляют. Между направляющими обрешетки укладывается утеплитель, к которому впоследствии крепится обшивка.

Полы

Керамогранит и керамическая плитка – самые экологичные материалы

Пол в котельной в процессе эксплуатации подвергается серьезным нагрузкам, поэтому его рекомендуется отделывать керамической плиткой или керамогранитом. Это самые износостойкие, прочные и огнестойкие материалы.

Напольная плитка для котельной в частном доме подбирается с учетом технических характеристик. Цвет и рисунок не так важны, хотя современные производители предлагают широкий выбор цветов и фактур. Чтобы за полом было легче ухаживать, и он сохранял привлекательный внешний вид на долгие годы, желательно выбирать плитку большого формата. Чем меньше швов, тем более прочным и долговечным будет покрытие.

Потолок

Подготовка потолка к утеплению

Несмотря на то, что помещение не жилое, все его поверхности должны выглядеть привлекательно. Для потолка рекомендуется выбирать подвесную гипсокартонную систему, позволяющую прокладывать коммуникации и утеплитель между потолком и гипсокартонными листами.

Установка такой конструкции занимает немного времени:

1. К потолку крепится металлический каркас из профилей.
2. Проложена изоляция и проводка для светильников.
3. Шов гипсокартона с помощью саморезов.
4. Отверстия под точечные светильники вырезаются специальной насадкой на дрель и удаляются провода.
5. Затем нужно зашпаклевать шляпки винтов и стыки.

Гипсокартон – негорючий материал, поэтому идеально подходит для котельной. После шпаклевки и шлифовки гипсокартон можно покрыть декоративной штукатуркой механическим способом или покрасить потолок водоэмульсионной краской.

Подготовительные работы

Сухая стяжка пола

Для установки оборудования необходим ровный фундамент. Поэтому в первую очередь вам нужно будет выровнять пол. Способов много, выбор зависит от конструкции и материала здания, а также от желаемой скорости работы:

• Традиционная мокрая стяжка дает идеально ровное основание, но сохнет в течение 28 дней. Если стяжка была предварительно залита, ее можно выровнять самовыравнивающимися строительными смесями.
• Более быстрый способ выравнивания пола – полусухая стяжка. Выполняется также по маякам, но рабочий раствор не жидкий, а в виде влажной цементно-песчаной смеси, которую разравнивают по правилу.
• Быстрый и «чистый» метод – сухая стяжка пола. Между маяками насыпается керамзит. Сверху монтируются листы гипсоволокна, которые сверху зашиваются фанерой.

Для выравнивания стен используйте штукатурку, гипсокартон или доски ЦСП.

Интерьер котельной

Интерьер котельной должен быть в первую очередь функциональным. При его разработке важно продумать каждую мелочь. Продумайте расположение оконных и дверных проемов, розеток и выключателей. Выберите светлую цветовую гамму, чтобы сделать комнату уютной. Важно продумать освещение – оно должно быть интенсивным и равномерным.

В зависимости от площади помещения можно предусмотреть зону хранения в виде стеллажей. Мебель должна быть металлической. Целесообразно выделить место для огнетушителя на случай непредвиденной пожарной опасности.

Большой старинный загородный дом – обновление котельной мощностью 155 кВт

Боковой вид участка

Мы только что заменили котельную в очень большой загородной резиденции в Сассексе (июль 2013 г. ).

Дом расположен на участке земли в несколько акров

Старая система Worcester Bosch, работающая на жидком топливе, отапливала дом, который в основном состоял из радиаторов 60-летней давности и стальных труб большого диаметра, как единое целое без какого-либо зонального контроля. Счет за нефть (здесь нет магистрального газа) составлял 12 тысяч фунтов стерлингов в год.

Наш клиент рассмотрел несколько вариантов, но наш подход понравился ему больше всего. Наше уникальное предложение заключалось в том, чтобы повысить эффективность работы котельной за счет компенсации погодных условий и распределения нагрузки – снизить расход топлива и повысить комфорт, разделив дом на 16 зон.

По оценкам, большинству трубопроводов радиаторов более 60 лет, и наша беспроводная зональная система Honeywell Hometronic стала идеальным способом разделить дом на 16 полностью независимых зон отопления — без замены труб или уродства собственность с кабелем. Идеально подходит для памятников архитектуры!

16-зонный контроллер Hometronic

Каждый радиатор (некоторым, вероятно, 60-летней давности) был оснащен регулирующим клапаном Honeywell HR80; они включают в себя двигатель, два датчика температуры, цифровой дисплей и ручку ручного управления. И две батарейки АА (типовой срок службы 3 года).

Установка этих блоков позволила нам полностью контролировать радиаторное отопление и разделить весь дом на 16 зон, выбранных нашим клиентом. Затем наш клиент мог решить, какие части дома будут теплыми, а какие менее теплыми в определенное время дня! В рамках установки мы программируем различные сценарии (например, Рождество с гостями или 2 человека и домработница и т. д.) в соответствии с указаниями владельца, и впоследствии их можно просто выбрать нажатием кнопки с надписью.

Установка Honeywell HR80 на радиатор

Мы продемонстрировали возможность управления отоплением по зонам с помощью WebManager, который представляет собой интерфейс для ПК, связывающий все функции Hometronic с интернет-браузером и Интернетом. . Кроме того, наш клиент использует приложение для iPhone от Crispbox Solutions, которое позволяет контролировать систему отопления из любой точки мира.

Приложение называется EnergyThift (демонстрационную версию можно загрузить в магазине приложений Apple). Это не простой WiFi-термостат, а 16-зонное управление отоплением, плюс управление горячей водой. Работает только с Hometronic.

Energythrift для iPhone

Мы удалили систему котлов мощностью 155 кВт, состоящую из 2 котлов Worcester 30-летней давности, и обновили всю установку вокруг современной установки Worcester-Bosch, работающей на жидком топливе. Bosch дает нам 7-летнюю гарантию (Примечание: этот пост был сделан в июле 2013 года) на свои масляные котлы, что утешило владельцев.

Котельная располагалась в подвале, и работа включала в себя строительство каркаса лесов и использование деревянной погрузочной рампы с канатной лебедкой Tirfor для вывоза старых 300-килограммовых блоков и опускания современных замен.

1981 Котлы на жидком топливе Worcester 70 кВт

Котельная находилась под водой, когда мы начали работу

Горячая вода обеспечивалась цилиндром ACV SL420 «бак в баке». Этот 300-килограммовый блок был ввезен в котельную по той же рампе, которую мы построили для котлов. Блок ACV очень хорошо работает с масляными котлами, потому что передача тепла от котла к аккумулированной воде позволяет передать до 65 кВт энергии, сводя циклы включения/выключения котла к абсолютному минимуму. Это достигается за счет использования гофрированного бака для горячей воды из нержавеющей стали, погруженного в стальной бак, наполненный котловой водой.

Леса для безопасного удаления старых котлов с помощью лебедки

Пандус из фанеры для вывоза старого оборудования и установки нового оборудования. Конечно, мы сопротивлялись искушению использовать его как горку в котельную. Коврики валяются?

35-летние котлы Worcester заменяются парой новых конденсационных агрегатов Worcester-Bosch Greenstar Utility50-70, работающих на жидком топливе. Котлы подключены к изготовленной на заказ системе распределительных коллекторов с низкими потерями собственной разработки.

300-килограммовый блок Worcester выходит

Один из новых блоков Worcester Bosch 50/70 Greenstar на пути вниз. Они тоже весят 300 кг, поэтому Рикки делает снимок сбоку, а не снизу… В фанеру добавляется вода для уменьшения трения.

Новая установка установлена ​​и готова к подключению. Цилиндр ACV высотой 7 футов также весил 300 кг. Кажется, все в этой работе большое и тяжелое.

Блок управления зданием «Honeywell Smile» используется для управления котельной.

Контроллер Honeywell Smile определяет использование котла; в летние месяцы он будет включать два котла по отдельности, чтобы максимизировать экономию и равномерно распределить время работы между блоками. В более холодные зимние месяцы он включает оба котла одновременно, когда внешние температуры требуют высокой отопительной нагрузки, как правило, когда 16-зонная система Hometronic находится в режиме «гости дома» (другими словами, когда дом полностью занят). и все радиаторы включены).

Контроллер котельной Honeywell Smile

Контроллер Honeywell Smile является автономным и не требует какой-либо эксплуатации или настройки после установки.

Выполнена модернизация системы дымоходов котельной с закладкой существующей дымовой трубы и прокладкой общего коллектора дымоходов через помещение котельной по технологии конденсационных дымоходов.

Новый коллектор дымохода конденсации, соединяющий два котла Worcester Bosch

Дом находится на трех этажах, и были проблемы с радиаторами на втором этаже, которые не полностью заполнялись и вентилировались. Это было связано с тем, что расширительный бачок радиатора был фактически ниже верхней части радиаторов. Перенос напорного бака на крышу объекта, вероятно, аннулировал бы статус объекта, но также вызвал бы другие проблемы с замерзанием в холодную погоду.

Наше решение состояло в том, чтобы преобразовать систему радиатора с обычной подачи и расширительного бака в герметичную систему. Мы установили систему автоматического заполнения Mikrofill AFD, которая представляет собой запатентованную систему без насосов, использующую давление водопроводной воды. Mikrofill контролирует давление воды в системе и автоматически регулирует его. (Большинство комбинированных котлов и более поздние котельные установки в Великобритании используют ручную «петлю заполнения» или кран для заполнения системы отопления, для систем коммерческого размера это нецелесообразно, поэтому Mikrofill выполняет процесс без вмешательства человека).

Автоматическое заправочное устройство Mikrofill

Расширительные баки системы радиатора (2×300 литров), подключенные к заправочному устройству Mikrofill

Каждый котел оснащен специальным системным насосом Grundfos

В рамках нашей работы были модернизированы электроснабжение и освещение 9000 3

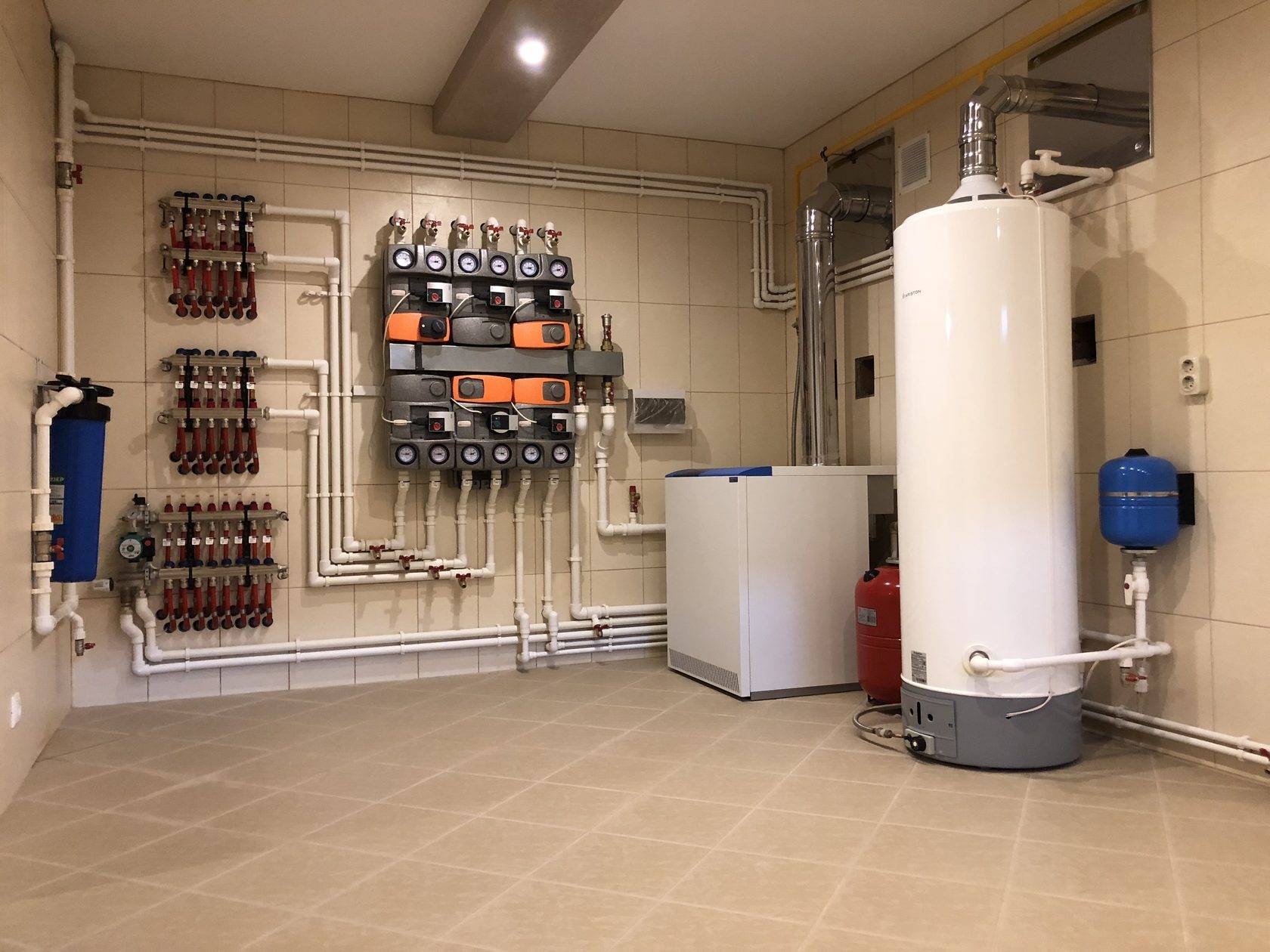

Новая котельная система

Резервуар ACV в цилиндре бака завершен

Распределительный коллектор с малыми потерями, в котором смешиваются выходы котла

Насос Grundfos Magna2 с регулируемой скоростью для центрального отопления, со смесительным клапаном с погодной компенсацией сзади

В старой системе, подобной этой, где более 1500 литров воды в трубах большого диаметра и смесь радиаторов из железа, стали и меди, это неизбежно. что в воде будет значительное количество мусора. Промывка под давлением, обычно используемая в бытовых системах, непригодна для этих размеров труб, поэтому мы установили промышленный магнитный грязевой фильтр с очень высокими техническими характеристиками от SpiroTECH. Эта установка, запущенная недавно в Нидерландах, была специально привезена в Великобританию для этого проекта.

Он работает за счет съемного подпружиненного магнита больших размеров, установленного внутри камеры, которая притягивает частицы железа. В то же время запатентованная серия сеток SpiroTECH отделяет и сбрасывает цветные металлы в отстойник.

Мы обнаружили, что этот фильтр очень эффективен, и в первые несколько месяцев работы он будет опорожняться еженедельно, чтобы очистить систему от загрязнений. Каждый раз, когда SpiroTECH продувается (в ведро), Mikrofill AFD (устройство автоматического заполнения) заправляет систему водой.

Магнитный и цветной грязеуловитель промышленного размера на трубопроводе 3″

Крупным планом коммерческий блок сепаратора грязи SpiroTECH MAGNET

Во всем использовались компоненты высочайшего качества, включая приводы Belimo, насосы Grundfos, системы управления Honeywell и насосы Worcester- котлы Бош.
