Камин своими руками на даче

Построив камин своими руками на даче или в частном доме, вы создадите не только дополнительный источник отопления жилища, но и самое уютное место для отдыха всей семьи. Разобраться в кладке не сложно, но необходимо понимать принцип его работы. Рассмотрим, как сделать камин в доме своими руками используя чертежи и схемы, правильно выбрать конструкцию исходя из квадратуры помещения и рассчитать параметры постройки.

Содержание:

В каких случаях камин лучше печи
Принцип работы камина
Что такое под топки в камине
Расчет параметров камина от площади помещения
Примеры и схемы простых каминов

Камин своими руками из кирпича

Несмотря на существование современных высокоэффективных систем отопления, камины по-прежнему считаются классикой жанра, стоящей у истоков всего современного отопительного оборудования. Но дело совсем не в их высокой эффективности, а скорее в декоративных особенностях, которые вносят уникальный антураж в интерьер отапливаемого помещения.

В каких случаях камин лучше печи

Камин был первым отопительным прибором в истории человеческой цивилизации. Именно поэтому его конструкция повторяет особенности обычного костра: наличие открытого пламени, нагрев пространства только в пределах прямой видимости, довольно низкий КПД.

В процессе эволюции камин постепенно превратился в закрытую печку — прибор, несомненно, гораздо более сложный и эффективный для обогрева помещения. Тем не менее, в наше время камины играют не только декоративную роль, но и применяются для отопления. И связано это именно с особенностью их работы:

• в отличие от печи — камин начинает отдавать тепло практически сразу после появления устойчивого пламени;
• очистка и обслуживание камина намного проще, чем печи;
• постройка камина не так критична к ошибкам каменщика и поэтому может быть выполнена без привлечения профессиональных печников;
• существуют современные металлические камины промышленного производства, эффективность и безопасность которых сравнима с параметрами печей.

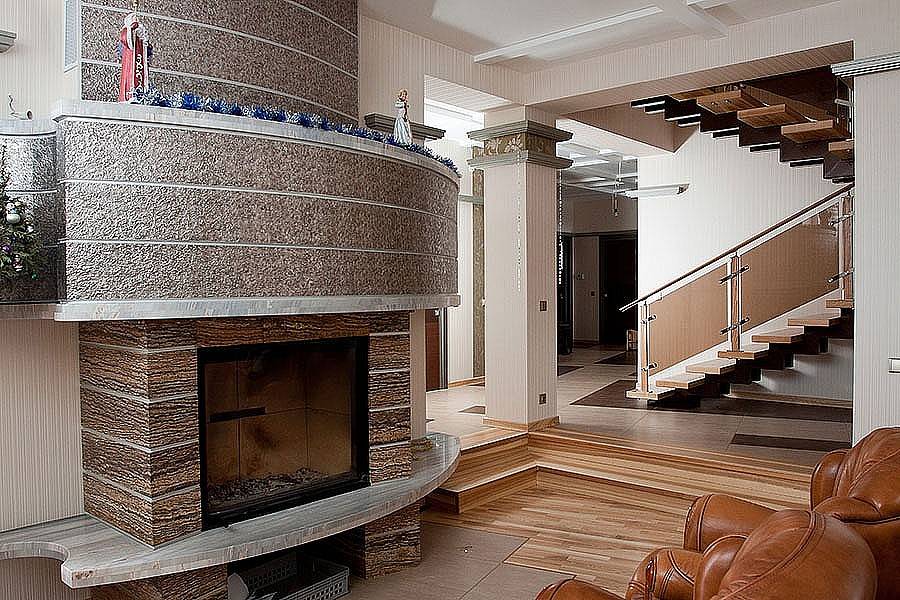

Камин своими руками из кирпича в интерьере

Положительные особенности камина

Вес простого камина гораздо меньше каменной печи, а учитывая небольшую температуру нагрева в камине, для его постройки может подойти обычный керамический кирпич хорошего качества.

В результате затраты на кирпич, материалы и работу оказываются в несколько раз меньше, чем на постройку каменной печки. Таким является камин на даче фото которого приведено ниже.

Простой камин в доме своими руками

Сегодня существуют конструкции каминов, которые по своим тепловым и качественным показателям ничем не уступают традиционным печам голландской или шведской конструкции. Правда, достичь этих показателей в кирпичной конструкции не удается, поэтому данные конструкции реализованы в металле и представлены в виде готовых металлических каминов промышленного изготовления.

Многое необходимо продумать прежде, чем строить камины: размеры, местонахождение, устройство, тип используемых материалов. Все это рассчитывается заранее, зачастую при помощи специальных программ. Высокоэффективные камины ориентированы на использование паллет или другого аналогичного медленногорящего биотоплива.

Камин для дачи с открытой топкой

О безопасности пользования камином

Использование открытого пламени в помещении законодательно запрещено строительными и противопожарными нормами, что сильно ограничивает возможность использования камина классической схемы. Информацию можно найти в Правилах пожарной безопасности РФ (ППБ 01-03, раздел 3: Правила для проживания людей).

Застройщик, который нарушает правила ППБ и выкладывает открытый камин на даче своими руками из кирпича, сильно рискует. Сегодня этот вопрос легко решается за счет использования стеклянной защиты. Высокотемпературное стекло легко пропускает инфракрасное излучение, обеспечивая эффект жара открытого пламени.

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

Схема составляющих камина

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток «перекрывает» подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится — вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Принцип работы простого камина

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ — СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться — сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Кладка каминов в доме своими руками

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина — организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Что такое под топки в камине

Сформированная экранами, горизонтальными и немного наклоненными поверхностями нижняя часть топки называется под. В некоторых материалах встречается как поддон топочный.

Как у костра нет поддувала, так и в первых каминах под топки был сплошным. Но для быстрого возгорания дров лишняя тяга совсем не помешает. Поэтому кладка каминов современной конструкции часто предусматривает небольшое поддувало, которое перекрывается после появления стабильного огня. Вихрь образуется в момент закрытия. До этого момента все выработанное тепло вылетает в трубу.

В классических английских каминах предусматривался небольшой наклон пода в сторону пола. Это улучшало условия возникновения теплового вихря, но горящие головешки так и норовили выкатиться из топки. Поэтому в качестве защиты топку камина снабжали низенькой решеткой. Сегодня защиту от пожара обеспечивают стеклянные дверки особой конструкции. А решеткам отводится чисто декоративная роль.

Расчет параметров камина от площади помещения

Камин размеры топки может иметь различные, но рассчитываются они, исходя из объема помещения согласно нормам.

Таблица: расчет площади под камины, размеры

• Объем камеры сгорания должен быть не менее 1/50 объема нагреваемого помещения;
• Площадь каминного портала должна составлять около 2% от площади пола помещения;
• Площадь пода равняется 0,7 площади портала;
• Поперечное сечение дымохода в самом узком месте составляет около 0,15 площади пода.
• Высота камеры сгорания определяется в 3/5 ее ширины. А глубина топливника — в три раза меньше высоты.

Примеры и схемы простых каминов

Чтобы долго не думать, как сделать камин своими руками, предлагаем схему простого камина, доступного для самостоятельной постройки. Полный перечень материалов представлен в таблице:

Таблица материалов для камина

При возведении стенок нужно обеспечивать минимально возможную толщину швов, вертикальность кладки и точность ее размеров. При образовании сводов выступ каждого следующего ряда не должен превышать 6,5 см над предыдущим (четверть размера кирпича). Для облегчения задачи наклонный экран делается из стального листа.

Печь камин своими руками — чертежи с размерами
Камин из кирпича — чертежи с размерами

В камине организованы воздушные каналы для тепловой конвекции. Благодаря этому повышается тепловая эффективность и скорость прогрева помещения. С оглядкой на небольшие размеры камина и упрощенную конструкцию его КПД составляет до 20%.

Порядовка камина представлена на схеме ниже:

Как сделать камин своими руками — схема порядовки

Итог

Если в доме есть камин, то именно он становится основным объектом для сбора всей семьи. Языки пламени завораживают и располагают к общению. Наверное, именно поэтому в нашу технологическую эпоху камин по-прежнему остается эффектным романтическим дополнением интерьера нашего дома.

Как сделать печь-камин в частном доме своими руками: видео, схема

Содержание

• 1 Материалы
• 2 Кладка кирпичного классического камина
• 3 Вариант из старой печи
• 4 Камин из камня

Печь-камин – источника тепла и уюта, место, олицетворяющее семейный очаг. Такой отопительный элемент впишется в любой интерьер и станет его центральной изюминкой. Для того чтобы создать печь-камин в доме, необходимо заранее все обдумать и спланировать. Начинать необходимо с типа и места его расположения.

От этих моментов зависит построение хода работы. Типы каминов очень разнообразны и различаются по внешнему виду и устройству конструкции: классический, пристроенный у стены, угловой, комбинированный с водонагревателем или варочной поверхностью и духовым шкафом, со встроенной металлической топкой, и другие варианты.

Место расположения камина должно быть вдали от окон, чтобы не образовывался сквозняк, это также зависит от модели дымохода. Если окружающий материал в доме относится к пожароопасному, то агрегат нужно заранее изолировать, прежде чем делать печь. Также местоположение определяется, исходя из удобства внешнего обслуживания и соответствия нормам постройки дымовой выводной трубы (чем ближе труба к коньку крыши, тем она короче).

Перед тем как начать строить камин своими руками, необходимо, конечно, определиться с месторасположением камина-печи дома, составить подробную схему и порядовку, лучше к этому процессу привлечь специалистов. Порядовка станет инструкцией, опираясь на которую, правильно выкладывается каждый ряд кирпича и дополнительные детали.

Материалы

Самым популярным и удобным в использовании материалом является кирпич двух типов: огнеупорный (шамотный) кирпич и глиняный (красный) кирпич. В качестве раствора делают смесь из глины, песка и цемента в разных пропорциях для определенных участков. Также понадобятся инструменты и материалы, чтобы сделать теплоизоляцию.

Кладка кирпичного классического камина

Первым этапом строительства камина является создание прочного фундамента, способного выдерживать большие нагрузки. Его глубина зависит от размеров агрегата (но не менее 50 см.), а ширина всегда делается с запасом, на 15-20 см. больше цоколя камина. На дно котлована слоями засыпается песок, затем щебень, иногда используют битый кирпич.

В соответствии с порядовкой, устройство перекрытия над топкой можно сделать в нескольких вариантах. В виде простого ровного ряда при помощи металлических уголков, расположенных в невидных местах или скрытых декоративной фигурно вырезанной полочкой. Или в виде арки или дугообразной формы, с помощью опалубки.

Кладка каминов из кирпича требует высокого уровня мастерства строителей, делать такую работу лучше профессионалам. Подробнее о том, как рассчитать количество материалов, исходя из порядовки, вы сможете узнать в уроке на видео.

Вариант из старой печи

Затем оценивается конструкция всей печи, если фундамент и кладка надежные, то может потребоваться только расширение объема топки, которая станет основным очагом. Глубокую топку можно оставить открытой, в других случаях используется чугунная дверца со стеклянным окошком, через которое видно пламя. Это считается самым простым вариантом трансформации, если дополнить печь-камин декоративными элементами — дополнительной кирпичной облицовкой, каменной или керамической плиткой, — то внешне сходство с камином возрастет.

Камин из камня

Интересным и необычным вариантом является камин, выложенный из камня, его внешний вид идеально впишется в дом, исполненный в сельском стиле прованс или кантри. Натуральный камень очень экологичен, надежен и долговечен, но это недешевый материал для строительства. Устройство печи может состоять только из каменной кладки, а может сочетаться и с кирпичной. Работать с камнями разной формы сложнее, чем с обработанными.

В качестве раствора используется смесь песка крупной фракции, глины, цемента и мелкого щебня. Выбрав модель будущего камина и подробно разобрав схему его строительства, делают кладку. Принцип укладки камней схож с кирпичной кладкой классической печи-камина, поэтому лучше использовать схожие по размерам камни. Внутренние части камина и дымоход можно сделать из огнеупорного кирпича, а затем облицевать его камнями. Как сложить камин из камня самостоятельно, вы сможете понять, посмотрев весь процесс на видео.

Очень эффектно в доме смотрится каменная кладка в сочетании со встроенным в стены камином (нишевым). Так как ниша с очагом непримечательна и находится внутри стены, ее украшают каменной кладкой, по форме и технике исполнения напоминающей традиционный пристроенный камин. Порядовка требуется для некоторых участков, но общего чертежа и расчетов будет достаточно. Сначала выкладывают нижнюю часть от пола пьедестал-ступеньку, пространство под очагом в виде полки, куда можно складировать дрова. Затем выкладывают портал камина, перемычку над очагом украшают фигурной кладкой из камней в виде арки. В центральной части кладки над очагом можно выложить камни покрупнее или прикрепить толстую деревянную полку. После выкладываются верхние углы очертания устройства печи и дымоход до потолка дома.

размер камина, дизайн в частном загородном доме

Большинство из нас приходят домой уставшими после тяжелого рабочего дня, поэтому многим хочется развалиться на мягком диване рядом с любимым человеком, попить чай и насладиться комфортом окружающей обстановки.

Частный дом позволяет создать уникальный дизайн интерьера. Изюминкой любого загородного дома является камин, ведь у каждого хозяина он неповторим.

Угловой камин в деревянном доме – отличный способ сделать гостиную уютнее и теплее. Игра пламени внутри камина завораживает и успокаивает, помогает расслабиться.

Сама идея такого камина пришла к нам из давних времен, когда наши предки ставили камин в углу, чтобы максимально сэкономить место.

Существует два основных типа угловых каминов: симметричные и асимметричные.

Симметричный

Симметричные камины акцентируют внимание на самом камине, который будет виден под любым углом. Кроме того, такой камин лучше всего обогревает помещение.

Этот вариант считается традиционным, классическим в любом загородном доме. Размер такого камина больше, чем у несимметричного.

Такой камин легко обогреет сразу 3 комнаты в комнате, поэтому является отличным вариантом для дачных, бревенчатых и каркасных домов. Угловой камин поможет создать оптимальный микроклимат и сделает ваше времяпрепровождение комфортным.

Для того, чтобы все смотрелось органично, необходимо добиться симметрии самой комнаты для установки камина, чтобы все смотрелось лаконично.

Асимметричный

Конструкции каминов этого типа могут быть самыми разнообразными, подходящими даже для небольшого помещения. Современный асимметричный камин впишется в любую обстановку и многое скажет об оригинальности и шикарном вкусе дизайнера.

Такие камины бывают с каминными топками или с колпаком, опирающимся на стену из камня или кирпича.

Асимметричные камины чаще всего используются с целью зонирования помещения, они помогают органично преобразить помещение. Асимметричный камин станет прекрасным дополнением дизайна любой комнаты. Необычный и простой в установке – основные преимущества этого вида углового камина.

Нестандартная форма и отделка помогут добиться разнообразия в оформлении помещения. Чтобы камин гармонично смотрелся со всеми остальными предметами в интерьере комнаты, необязательно делать на нем акцент. Правильный выбор облицовочных материалов придаст вашему камину образ совершенства.

Преимущества

Угловой камин завоевал популярность у владельцев бревенчатых домов, так как помогает создать неповторимую, неповторимую атмосферу, отлично прогревает помещение и остается абсолютно безопасным, занимая при этом мало места.

Биокамин

Биокамины, воспроизводящие живой огонь без дыма, стали трендом нашего времени. Такие камины работают на биотопливе и совершенно безвредны для владельцев квартиры или дома. Важно отметить, что пожар настоящий, источником которого является экологически чистое топливо – биэтанол.

Такие камины стали настоящим хитом у владельцев квартир, ведь их можно установить в любой части комнаты, не задумываясь ни о дыме, ни о месте выхода трубы.

Кирпич

Такие камины – вечная классика. Они выглядят стильно и надежно, а главное – по-настоящему согревают помещение и создают уют.

Подделка

Обычно этот вариант используется исключительно с целью украшения помещения, не более. Они создают уют, но в помещении совершенно не тепло. Фальш-камин — самый безопасный в городских условиях.

Установка

1. При установке камина важно определить место, где он будет находиться.
2. Необходимо заранее определить место выхода дымохода.
3. Соблюдать меры пожарной безопасности.
4. Подпишите необходимые документы о разрешении выхода дымохода на улицу.
5. Расположите диваны или кресла напротив камина, используя так называемое параллельное размещение.

двусторонняя сквозная конструкция между двумя дверями

В просторном доме в гостиной часто устанавливают открытый камин, который позволяет наслаждаться и согреваться его теплым и неподдельным ароматом, создающим настоящий уют. Поговорим об открытых каминах: их виды и особенности, преимущества и недостатки, дизайн интерьера с камином и еще некоторые подробности.

Особенности

Несмотря на то, что открытые камины разрешено устанавливать только в частном доме, их актуальность не теряет актуальности.

• Открытые камины часто хотят использовать в качестве основного источника тепла хотя бы для одной комнаты, но это не так. Испарение тепла от открытого камина остается в помещении всего 15-20% и дает недостаточное количество тепла.
• Мощность камина и скорость горения «открытой» модели практически невозможно регулировать, и единственный выход – использовать в дымоходе чугунную заслонку – закрывая ее или открывая больше, что позволит, по крайней мере, немного, чтобы согреться.
• При установке открытого камина топку топки стоит установить как можно ниже, чтобы драгоценное тепло могло прогреть пол, а холодный воздух превратиться в теплый.
• Установка открытого камина требует тщательности и под силу только опытному мастеру. Правильная установка камина – это безопасность, долгая служба модели и ее функциональность.
• Камин открытого типа может быть установлен только в частном доме с возможностью установки (или использования) дымохода для обеспечения правильной работы «дома».

Двухсторонний

Модель камина с двумя сторонами набирает все большую популярность среди тех, кто желает привнести в свой интерьер неповторимость и уют. Двусторонний камин – это модель, не имеющая глухой задней стенки, то есть сама топка прозрачная и сквозная. Прозрачность конструкции такого камина позволяет наблюдать за языками пламени с двух сторон: в одной комнате или в разных комнатах, в зависимости от расположения самого камина.

Двусторонний камин станет выходом из положения, когда вы хотите как-то иначе зонировать просторную комнату. Модель камина с двумя сторонами удобно разместить в портале между разными комнатами, что значительно сэкономит на установке две модели и решить эту проблему просто.

Между двумя дверями можно расположить двусторонний камин, что позволит расположить предмет интерьера в обеих комнатах.

Среди недостатков двустороннего камина стоит отметить его низкую функциональность: такой камин скорее будет украшением вашего интерьера, чем обогревателем. При открытии такого камина в помещении задымится и повышено потребление кислорода.

Причем двухсторонняя модель камина более опасна, то есть риски возгорания в два раза выше, если камин полностью открыт. В этом случае с одной или даже с двух сторон можно установить защитное стекло, которое бы не давало выходу пламени наружу.

Трехсторонний

Еще более открытый тип камина называется «трехсторонний» и позволяет в полной мере насладиться красным пламенем. Конструкция трехгранного камина представляет собой элегантный и оригинальный вариант традиционного камина с тремя открытыми отделениями, который по возможности может быть оснащен защитным стеклом.

Говоря о трехстороннем камине, нельзя не отметить его уникальность и новизну, а особенно такой тип «дома» лаконично впишется в современный интерьер в стиле «минимализм». Обычно трехгранный камин устанавливают в толстой стене или его искусственно создают так, чтобы четко прослеживались его три стороны. Благодаря трехстороннему камину легко оригинально зонировать большое пространство, отделив жилую зону от кухни, например, разделив и без того просторную гостиную. Хорошей идеей будет зонирование трехгранного камина в гостевой комнате и домашней библиотеке, а посидеть в «домашнем» с увлекательной книгой – одно удовольствие.

Одним из существенных недостатков трехстороннего камина будет его высокая стоимость по сравнению с камином «односторонним» или сквозной моделью – с двумя сторонами. Все камины трехстороннего формата имеют установки в виде термостойкого стекла, поэтому назвать такую ​​модель «открытой» вряд ли получится.

Камины премиум-класса (все типы «треугольные») имеют уникальную систему самоочистки, что является огромным преимуществом.

Односторонний

Эта модель открытого камина является традиционной и популярной в отличие от предыдущих моделей. К тому же цена на камин и его установку не покажется «космической», а уход за изделием сведется к минимуму усилий.
