Камин из кирпича своими руками: пошаговая инструкция + порядовки

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов.

Камин из кирпича своими руками

На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Содержание

• Выбор размеров и формы камина
• Готовые схемы-порядовки
  • Требования к фундаменту камина
• Кладка камина + инструкция и видео
  • Видео — камин из кирпича своими руками

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

   Пошаговая схема порядовки камина из кирпича — фото

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

   Простая схема выкладки камина из кирпича

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

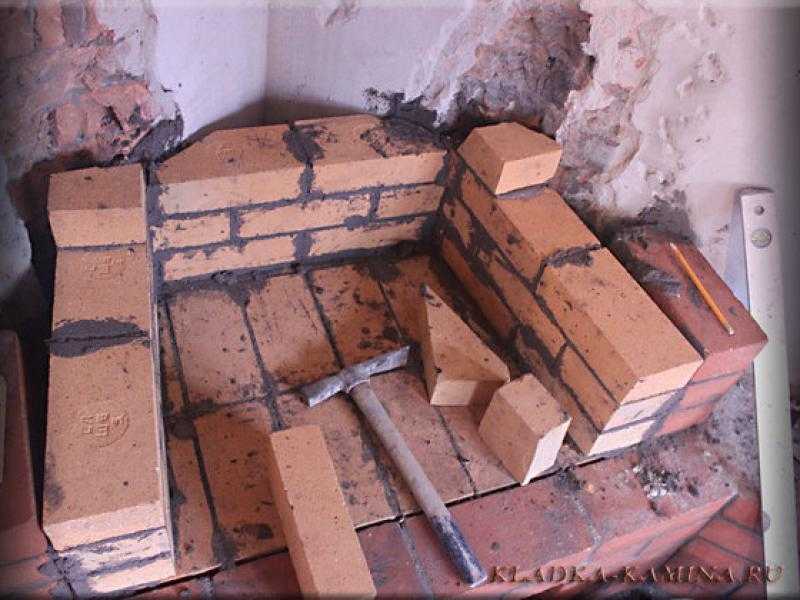

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

   Порядовая кладка камина — первые 4 ряда

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

   Порядовая кладка камина — 5, 6, 7, 8 ряд

4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

   Порядовая кладка камина 13-16 ряд — фотография

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

   Кладка камина 17-20 ряд

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

   Кладка камина из кирпича 21-26 ряды

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Видео — камин из кирпича своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Как сделать камин своими руками: пошаговая инструкция, чертежи

Камин из кирпича своими руками

Огонь, как только его научились добывать, надежным спутником и помощником человеку. На огне готовили еду, камин обогревал жителей дома, у потрескивающих в камине поленьев было приятно проводить долгие зимние вечера, наслаждаясь общением с близкими, или просто пребывая в размышлениях. С каждым годом камины становятся все более популярными, их стали чаще использовать как элемент декора в помещении.

Если вы решили построить собственный дом, в котором обязательно должен быть камин, то наверняка перед вами стоял вопрос, как сделать первоклассный камин, не привлекая сторонних специалистов, какие чертежи и расчеты необходимо выполнить и какие материалы обязательно приобрести.

Камин, принцип его работы

Прежде чем приступать к выполнению работы не помешает разобраться, как устроен камин и каковы основные принципы его работы. По сути, камин является обычной печью, в которой топка не закрыта. Топливом для камина являются дрова, которые сгорая, выделяют тепло, которое и служит источником обогрева помещений в доме.

Устройство каминной плиты

Для того чтобы искры от горения дров и дым не проникали в помещение форма дымохода немного изогнута. Такая изогнутая форма также надежно защищает дом от попадания дождевой воды и снега.

Несмотря на то, что камин издавна использовался человеком как источник тепла в доме, в качестве основного обогрева его сегодня не стоит применять, поскольку только 20 процентов производимого тепла попадает в дом, а остальные 80 процентов, как это не прискорбно, в прямом смысле просто вылетают в трубу. Кроме того, обогрев при помощи камина не будет равномерным, поскольку основной поток теплого воздуха направлен вперед от топливника, а боковые стороны не обогревают. Чтобы повысить уровень теплоотдачи наиболее рационально строить неглубокие конструкции.

Камин, делаем своими руками

Вполне возможно сделать камин из кирпича своими руками, чертежи должны изначально соответствовать всем вашим пожелания. Наиболее простым способом изготовить обогреватель, не привлекая к работам специалистов, а выполняя все работы самостоятельно, является постройка камина, основным материалом для которого послужит кирпич. Основное правило, которому должен соответствовать построенный обогреватель, он не должен дымить, и должен обогревать дом, хотя и эстетическая составляющая это не последняя составляющая. Ведь если камин не дымит, прекрасно обогревает помещение, но его нельзя назвать красивым, эстетического удовольствия своему владельцу он не принесет.

Итак, как и любые другие виды работ, сооружение каминного обогревателя требует проведения подготовительных работ:

• выбор проекта;
• выбор месторасположение его в доме;
• выполнение чертежей камина;
• подбор строительных материалов.

Если в голову не приходят идеи, как оформить камин, каким должен быть его внешний вид, в таком случае всегда за помощью можно обратиться к профессионалам или же попытаться найти вдохновение, просматривая виды готовых каминов, которые выложены в Сети.

Чертеж камина для собственного дома

Определяем место для будущего камина в доме

Наиболее часто владельцы домов выбирают для постройки камина в доме несущую стену, которая, как правило, располагается напротив входа в помещение. Однако это не единственный вариант, ведь можно построить и камин вмонтированный, угловой, и даже камин, и даже отдельно стоящий. Какой вид камина выбрать зависит только от свободного места в доме, и только от вкусовых пристрастий владельца дома.

Где в доме не следует устанавливать камин? Конечно, напротив окна, ведь в таком случае все тепло будет направлено прямо на окно, и не будет обогревать помещение. Планируя место, где поместить камин, не стоит забывать о безопасности в доме, камин не должен быть источником искры или задымления в доме.

Как выбрать место для камина

Как рассчитать размеры камина

Чтобы произвести расчеты и определить размеры будущего камина понадобиться свободное время и письменные принадлежности, бумагу лучше брать в клетку.

• прежде всего, необходимо определить размер комнаты, и схематически отразить ее, нарисовав на бумаги, используя масштаб;
• далее выполняем расчет топливника, его размер должен быть не меньше чем одна пятидесятая от общего объема помещения;
• пропорции глубины портала для устройства обогревателя составляет пропорции два к трем или один к двум, важно их соблюдать для того чтобы правильно организовать теплоотдачу и не допустить задымления в помещении;
• размер дымохода напрямую зависит от площади, занимаемой топкой, он должен быть меньше чем в восемь раз;
• если дымоход будет круглой формы, диаметр его трубы, как минимум 100мм, средний показатель длины трубы – 5 метров.

Как рассчитать размеры камина

Какие расходные материалы необходимы для строительства

Подготовительные работы окончены, расчеты произведены, все чертежи подготовлены, можно было бы и приступать к строительству, однако, нужно еще и подобрать и приобрести материалы для сооружения обогревателя. Итак, для постройки камина, такого комфортного и такого уютного, понадобятся следующие материалы:

• кирпичи полнотелые, которые стоит приобретать поштучно, поскольку этот материал является довольно дорогостоящим;
• чистый речной песок, его крупность может составлять от 0,2 мм до 1,5 миллиметров;
• цемент, который может быть самым обыкновенным, который продается в любом магазине;
• площадка для камина, запасаемся щебнем;
• арматура, длина – 700 миллиметров, диаметр – от 8 до 10 мм, 20 штук;
• заслонка, которая предназначена для дымохода.

Кроме традиционного кирпича можно использовать и другие виды материалов, например, металл, который станет превосходным решением, однако, используя металл в качестве материала для камина, очень важно правильно определить необходимое количество.

Материалы для камина

Этапы обустройства фундамента для камина

Прежде чем приступить к обустройству фундамента стоит помнить о том, что он не может быть на том же месте, что и основание дома. Кладка фундамента камина обычно начинают с его заливки. Ширина пьедестала фундамента для будущего обогревателя должна быть равной ширине ряда цокольного с запасом в пять сантиметров. Итак:

• необходимо выкопать яму для фундамента, ширина которой на 15 сантиметров больше камина, глубина ямы – не менее 60 сантиметров;
• дно ямы засыпаем щебнем, который необходимо тщательно утрамбовать и выровнять, используя уровень;
• приступаем к сооружению фундамента, для этого из досок необходимо подготовить опалубок, высота которого должна соответствовать высоте фундамента, не будет лишним, если подготовленные доски будут покрыты слоем смолы, и обработаны слоем рубероида;
• приготавливаем раствор в соотношении цемент и песок – 1 к 3, и заливаем им установленный опалубок;
• верх готового фундамента тщательно выравнивается и закрывается слоем полиэтиленовой пленки;
• осталось дождаться полного высыхания фундамента, которое обычно происходит в течение шести-семи дней.

Готовим к кладке кирпичи

Кирпич и бетон являются лучшими материалами, которые широко используются для постройки камина. Однако кирпич, прежде чем его использовать для кладки необходимо подготовить. Обычно кирпичи имеют стандартную форму и размеры, однако не помешает отбраковать все шероховатые, неровные кирпичи, кирпичи со сколами и трещинами. Материал должен обладать идеально ровной поверхностью. Перед использованием материал для кладки стоит опустить в воду, в течение нескольких минут из него выйдет весь воздух, что значительно повысит уровень прочности выполненной кладки.

Материал готов, пришло время подготовить глину, которую нужно за два дня до начала работ замочить в воде, в течение которых необходимо понемногу добавлять воду, а получившийся раствор вымешивать до состояния однородной массы.

Кладка камина – этапы выполнения

Пришло время приступать к выполнению кладки будущего обогревателя. Кладка выполняется на несколько слоев предварительно уложенного рубероида. Каждый следующий слой должен располагаться ровно над предыдущим, тут надежным помощником станет уровень. Кладка должна выполняться аккуратно, ведь от этого зависит внешний вид законченного камина.

В ходе выполнения работы материал выкладываем на рейку, слегка ее прижимая. Сверху кладем слой глины, которая выкладывается аккуратно. Нижние кирпичи выкладываем на «ребро».

Чтобы кладка была идеально ровной, каждый готовый ряд в своей работе не забываем использовать уровень и угольники, которые помогут соблюсти все правила выполнения качественной работы.

Дымоход, его сооружение требует особого внимания. Перед работой обязательно раствор нужно проверить руками, что позволит полностью исключить из его состава различные вкрапления. Укладывая очередной слой кирпича, стоит на схеме отмечать его, закрашивая простым карандашом.

Выполнив три ряда кладки, закладываем штыри, которые будут держать каминную решетку.

Боковым выступам портала, требуется не меньше внимания, их необходимо выкладывать используя половину кирпича. Работы окончены, теперь пришло время обработать швы, для этого, как правило применяются декоративные виды растворов, в который принято добавлять красящие вещества.

Кладка камина

Видео: камин из кирпича своими руками, чертежи в 3D, пошаговый разбор этапов

Пошаговая фото-инструкция строительства камина своими руками

Как построить камин из кирпича своими руками с акцентной стеной внахлестку и деревенской деревянной балкой

Кирпичный камин всегда был на первом месте в моем списке желаний для нашего дома. Есть что-то в ручной работе большого кирпичного очага камина, который сохраняет очарование старого фермерского дома, чего вы просто не видите в сегодняшних маленьких простых газовых каминах строительного класса. Мы испробовали все, чтобы обновить наш строительный камин, от простой покраски его в белый цвет до добавления большей деревянной облицовки и даже добавления акцентной стены внахлест. Хотя эти обновления определенно улучшили внешний вид нашего маленького и невыразительного камина, они просто не осуществили нашу мечту о красивом и величественном камине из кирпича. Итак, мы, наконец, решили полностью вырвать существующую облицовку камина, начать с нуля и построить свой собственный камин мечты! Взгляните на это руководство, состоящее из 3 частей, о том, как построить очаг для камина из кирпича своими руками, как создать своими руками акцентную стену внахлест над камином и как установить большую деревянную балку в деревенском стиле.

Фотографии до и после

На первом фото показан наш дом, когда мы впервые его купили, на следующем — после того, как мы покрасили отделку в нашем доме в белый цвет, когда обновили весь домашний интерьер, на третьем фото — этот камин после того, как мы добавлена ​​самодельная накладка и новая деревянная накладка, а на последнем фото камин после отделки кирпичного очага своими руками и добавления новой накладки и большей деревянной накладки.

Очаг из кирпича своими руками с накладкой и деревенской деревянной облицовкой Учебное пособие

Часть 1 | DIY Brick Fireplace Hearth

Tools, Materials & Measurements

Tools

• Circular saw
• Hammer
• Mallet
• Plastic mixing tub
• Gloves
• Safety glasses
• Trowel
• Level

Материалы

• Растворная смесь
• 190 – кирпичи из красной глины толщиной 2,5″
• 2″ металлическая опорная планка (ширина отверстия вашей топки)

Размеры

• Кирпичная облицовка камина – 76,5″ в ширину, 4″ в глубину, 50″ в высоту (от пола до низа деревянной облицовки)
• От пола до потолка – 9 футов

Шаг 1 – Перемещение топки газового камина

Чтобы начать это делать своими руками, мы сняли со стены черную плитку и существующую белую окантовку камина и разрезали гипсокартон, чтобы поднять каминная вставка. После того, как стена была открыта, мы перестроили топку камина на 6 дюймов выше, чтобы обеспечить зазор для возведения очага в общей сложности из двух кирпичей плюс раствор (около 5,5 дюймов). Газ должен быть отключен, чтобы переместить вставку и снова подключить ее, когда закончите. После переустановки каминной топки мы покрыли каркас новым гипсокартоном.

Затем мы подняли вентиляционное отверстие камина снаружи дома. Нам пришлось вырезать отверстие в нашем внешнем сайдинге, чтобы переместить отверстие для вентиляционного отверстия выше, чтобы оно соответствовало приподнятой топке камина. Вентиляционное отверстие пришлось заменить, потому что его удаление разрушает структуру вентиляционного отверстия. Наконец, мы заменили сайдинг на доме, чтобы закрыть дыру, где была старая вентиляция.

Шаг 2. Вырежьте кирпичи половинного размера

Кирпичи половинного размера потребуются для создания камина в шахматном порядке. Чтобы разрезать кирпичи половинного размера, используйте циркулярную пилу с диском по бетону, чтобы создать линию излома по центру верхней части кирпича. Сломайте кирпич пополам, слегка постукивая по одной стороне кирпича молотком.

Вы можете потерять несколько кирпичей в процессе, но немного потренировавшись, мы без проблем сделали несколько половинок кирпича!

Шаг 3. Измерьте и нанесите трафаретом горизонтальные направляющие линии на стене

Чтобы упростить укладку кирпича, мы начертили трафаретом горизонтальные линии поперек стены на той высоте, которая необходима для того, чтобы каждый кирпич оставался ровным и прямым от края до края. . Кирпичи имеют высоту 2,5 дюйма, а линии размечены на расстоянии 3 дюймов друг от друга. Это помогло нам сделать слой раствора толщиной 1/2 дюйма, когда мы клали кирпичи. После каждого слоя наши кирпичи выстраивались от края до края со следующей линией, поэтому мы знали, что установили кирпичи правильно. На первом изображении ниже показаны направляющие линии, а на других изображениях показано перемещение кирпичей в соответствии с направляющими линиями.

Шаг 4. Замешайте раствор

Прежде чем приступить к кладке кирпичей, вам нужно будет замешать раствор. Раствор грязный, и его нужно поддерживать в правильной консистенции на протяжении всего процесса.

Мы использовали SAKRETE 80 lb. Grey Type S Mortar Mix – предварительно смешанную смесь песка и кладочного цемента или песка, извести и портландцемента, которую можно найти в Home Depot. Следуйте инструкциям производителя по приготовлению раствора. Убедитесь, что вы работаете в помещении с температурой от 50 до 100 градусов по Фаренгейту при смешивании и нанесении раствора.

Намочите ванночку для смешивания перед смешиванием раствора и воды. Добавьте примерно половину воды, необходимой для партии, которую вы делаете, в смесительную ванну, затем добавьте растворную смесь. Энергично перемешайте в течение примерно 5 минут с помощью шпателя. Консистенция должна быть густой, но поддающейся формированию, похожей на очень густой и влажный песок, из которого можно построить замок из песка.

Проверьте консистенцию раствора с помощью техники, называемой «щелчком шпателя», при которой вы осторожно щелкаете шпателем вниз, чтобы удалить излишки раствора с шпателя. Вы поймете, что у вас правильная консистенция, когда влажный раствор будет висеть на шпателе, удерживаемом под углом 9.Угол 0 градусов, не соскальзывая, пока вы его не защелкнете.

Получение правильной консистенции потребовало от нас некоторых проб и ошибок. Практикуйтесь, пока не добьетесь нужного результата — для правильной укладки кирпичей необходимо иметь раствор нужной консистенции. И если смесь становится сухой во время использования, используйте пульверизатор, чтобы смочить ее.

Этап 5 – Кладка камина (стены) кирпичом

Облицовка стены – определенно утомительный процесс, требующий терпения и практики. Я рекомендую попрактиковаться в использовании раствора и укладке кирпичей перед тем, как начинать топку камина.

Чтобы уложить кирпичи, возьмите кельмой горку раствора и вылейте ее туда, где будет укладываться следующий кирпич. Для вашего первого слоя кирпичей вы добавите раствор на пол.

С помощью мастерка сделайте углубление в центре стопки раствора, чтобы раствор растекался по направлению к внешним краям кирпича.

Добавьте раствор на один край вашего первого кирпича и прочно уложите его в ряду. Аккуратно постучите по нему молотком, если вам нужно сильнее сдвинуть его на место. После этого каждый кирпич будет располагаться таким же образом. Убедитесь, что кирпичи находятся под прямым углом друг к другу с ровным и ровным количеством раствора под ними и между ними, используя горизонтальный трафарет в качестве ориентира.

Раствор будет естественным образом растекаться и касаться стены, но мы также добавляли раствор на обратную сторону кирпичей по краям, если были очевидные зазоры. Таким образом, кирпич будет казаться заподлицо со стеной без зазоров или промежутков между ними.

Этап 6 – Обложите кирпичом отверстие каминной топки

Чтобы обложить каминной топкой кирпичом, поместите металлический опорный стержень шириной 2 дюйма поверх отверстия каминной топки (около 35 дюймов) и используйте уровень, чтобы убедиться, что он идеально выровнен, затем поместите опоры под металл, чтобы удерживать его на месте. Мы использовали оставшуюся медную трубу, но вы можете просто обрезать древесину до нужной высоты.

Выполните те же действия, что и выше, чтобы уложить раствор и кирпич поперек отверстия каминной топки. Убедитесь, что первый слой поверх металлической опоры представляет собой раствор, чтобы, когда он затвердеет, он поддерживал кирпичи над ним.

Продолжайте укладывать кирпичи, пока не дойдете до верхней направляющей линии, чуть ниже того места, где будет установлена ​​ваша новая деревянная балка.

Когда раствор полностью затвердеет, можно снять металлическую опору.

Этап 7 – Выложить кирпичом очаг (пол)

Следуя тем же шагам, что и выше, положите кирпичи перед камином, чтобы создать очаг. Мы решили сделать 4 кирпича в глубину и 2 кирпича в высоту, чтобы создать очаг. Особенно важно, чтобы вы уделяли пристальное внимание укладке этих кирпичей как можно более ровно, чтобы создать ровную и плоскую поверхность очага камина, которую вы сможете использовать позже.

Дайте раствору застыть в течение 48-72 часов при температуре 50-100 градусов по Фаренгейту.

Шаг 7 – Заполните отверстия и щели раствором

Как несовершенные мастера-сделай сам, в нашем домашнем кирпичном очаге было много областей, в которых не было достаточного количества раствора, а вместо этого были большие отверстия, куда раствор должен был быть заполнен. Вместо того, чтобы смешивать больше раствора, проще всего использовать тюбик с ремонтным раствором и вдавить его непосредственно в области, которые нуждаются в заполнении или фиксации. Разбейте как можно больше в дырах, щелях и кратерах, а затем соскребите лишнее.

Ремонтный раствор очень прост в применении и идеально сочетается с раствором после отверждения.

Перейдите к части 2, чтобы узнать, как сделать деревянную балку в деревенском стиле своими руками!

Поделись этим:

869
акции

Видео: Строительство камина по кирпичикам

Это видео дополняет нашу недавнюю статью о строительстве камина в стиле Рамфорда.

При фотографировании статьи Построить камин по кирпичикам с опытным каменщиком Майком Мехаффи, заместитель редактора Мэтт Милхэм собрал съемочную группу Fine Homebuilding , чтобы запечатлеть процесс строительства современного камина, вдохновленного классическим дизайном Рамфорда.

Войдите или подпишитесь на БЕСПЛАТНУЮ пробную подписку, чтобы прочитать сопутствующую статью Построить камин по кирпичикам

Что такое камин Rumford?

Традиционно для камина Rumford характерна высокая неглубокая топка, предназначенная для отражения тепла в комнату, а не для выхода его вместе с дымом в дымоход. В этом исполнении Майк Мехаффи сохраняет эстетику, но добавляет глубину топке, чтобы соответствовать нормам, а заднюю стенку сужает внутрь, чтобы максимизировать отражение тепла. Хотя вся сборка в конечном итоге будет окружена 8-дюймовой сплошной каменной кладкой, основное внимание в этом видео уделяется планировке и монтажу видимого внутреннего слоя топки из огнеупорного кирпича. Давайте посмотрим.

ПЛИТА

Когда мы прибыли на место, ребята только начали смешивать бетон для плиты основания толщиной 12 дюймов, которая будет поддерживать топку. Они решили смешать свой собственный, а не нанимать грузовик из-за затрудненного доступа и относительно небольшого необходимого количества — около полутора ярдов.

Пока бригада методично смешивает два мешка за раз, Майк отмечает линию заполнения для верхней части плиты.

Затем заполняют форму, равномерно распределяют бетон и устанавливают арматуру. Майку нравится устанавливать арматуру после заливки, потому что ее легко расположить и удерживать в верхней половине плиты, не сжимая ее до дна.

Установив плиту, он постукивает по ней и заглаживает верхнюю часть плиты. Затем, когда бетон начинает схватываться, он делает гребни на поверхности для соединения со следующим слоем, создавая своего рода шпоночный паз. Они оставляют плиту на ночь.

БАЗОВАЯ СХЕМА

На следующий день на строительную площадку пришел снег и было очень холодно, поэтому ребята установили палатку в рабочей зоне, пытаясь удержать температуру выше 5°F. , минимальная рабочая температура раствора, который они будут использовать. После того, как область была затенена, пришло время разместить основание топки на плите.

Майк начинает с того, что чертит мелом линию, чтобы отметить переднюю сторону камина. Затем он проводит осевую линию и отмеряет 21 дюйм в каждом направлении, чтобы отметить 42 дюйма. открытие. Он проводит линию вдоль спины, чтобы установить 20-дюймовый. глубина.

Чтобы уложить кирпичи, Майк работает от центральной линии наружу, расширяя края за пределы линий компоновки, чтобы объединить их с 8-дюймовой монолитной кладкой, которая завершает топку.

УКЛАДКА КИРПИЧА – ОСНОВАНИЕ

Поскольку соединение осуществляется вне камеры сгорания, Майк использует стандартный раствор типа S для соединения огнеупорного кирпича с плитой.

Он размещает переднюю часть первого кирпича вдоль красной линии разметки, обозначающей переднюю часть топки, и устанавливает высоту с помощью линии, которая представляет конечную высоту основания. Затем он применяет уровень, чтобы идеально установить каждый кирпич, прежде чем двигаться дальше.

Между огнеупорными кирпичами он переходит на огнеупорный раствор, потому что швы будут подвержены возгоранию. Он имеет рейтинг до 2500 °.

Бригада смешивает огнеупорный раствор в 5-галлонной емкости. ведро, чтобы партии были управляемыми, и используйте лопасть для смешивания, чтобы полностью устранить комки, когда они смешиваются, чтобы получить гладкую консистенцию густой пасты, подобной той, что используется для укладки плитки.

При заполнении Майк всегда работает от центральной линии к краям, чтобы поддерживать постоянное смещение между рядами.

Он кладет кирпичи, постукивая по ним ручкой своего мастерка или молотком каменщика. Постукивание легкое, достаточное для точного определения положения. Затем он убирает все выдавливания из швов и переходит к следующему кирпичу. Он заполняет до тех пор, пока он не достигает 20-в. глубины, а затем переключается на стандартный кирпич, чтобы расширить основание на два ряда за пределы камеры сгорания — опять же, чтобы поддержать 8-дюймовую сплошную кладку, которая будет построена вокруг огнеупорного кирпича для завершения топки.

Когда база будет на месте, он может перейти к стенам.

МАКЕТ СТЕНЫ

Чтобы начать макет, он сначала переносит линии макета на кирпичи, отмечая центр, 42-дюйм. открытие, и 20-в. глубина.

Для наклонных стен он хочет, чтобы 2,5-кирпичи были видны, поэтому он укладывает их всухую, выравнивая передний край с отметкой шрифта, пока он поворачивает ряд, пока он не встретится с задней частью. Затем он рисует линию.

Для другой стороны он просто измеряет от центральной линии до угла, переворачивает рулетку и переносит это измерение в другом направлении. Затем он соединяет две отметки линейкой и проводит линию, и он готов к кладке кирпича.

УКЛАДКА КИРПИЧА – СТЕНЫ

Для пространства между кирпичами он стремится к швам толщиной около 1/16 дюйма по всему периметру. Огнеупорный раствор может испачкать кирпичи, поэтому он старается быть максимально аккуратным, чтобы избежать длительной уборки.

Чтобы свести к минимуму выдавливание, он наносит раствор, толщина которого лишь немного превышает желаемый размер шва, и скошивает края, чтобы излишки раствора не попадали на лицевую сторону. Когда он кладет первый ряд задней стены, он старается сохранить тот же рисунок скрепления, что и у очага.

На боковых наклонных стенах он работает от переднего края назад, чтобы передняя часть стены находилась на одной линии с передним краем очага. Кирпичи, которые упираются в заднюю часть, предварительно обрезаются под углом 45 ° и обрезаются, чтобы соответствовать кирпичному молотку, перед нанесением масла и установкой.

При укладке каждого ряда он использует поверочную линейку, чтобы убедиться, что все кирпичи выровнены и лежат в одной плоскости, а также рукояткой своего шпателя, чтобы постучать по всем разбросанным кирпичам.

По мере возведения внешних наклонных стен он также проверяет их горизонтальность, чтобы убедиться, что стены подняты ровно и находятся в одной плоскости с задней стеной.

Некоторые кирпичи, которые втыкаются в заднюю стену, довольно маленькие — по мере того, как стены становятся выше, они становятся еще меньше. Нанесение раствора на маленькие кирпичи может быть грязным, и большая его часть может соскоблиться, когда он укладывает кирпич, поэтому он смазывает швы, в которые входит кирпич, чтобы швы не нуждались в растворе.

После того, как у него есть два полных ряда, он тратит несколько минут на проверку своих стыков, убирая лишнее, заполняя и зачищая стыки по мере необходимости, чтобы не было пустот.

Затем он опускает отвесы, чтобы удерживать передние края боковых стенок на правильном пути, и закрепляет их металлическими клиньями. Затем он обращает свое внимание на вентиляционную трубу, которую он размещает в центре задней части топки, где он вырезает кирпич, чтобы загерметизировать вентиляционное отверстие, чтобы он мог продолжить ту же схему соединения, бесшовно.

Для следующих нескольких рядов он повторяет процесс: намазать маслом, подогнуть, обрезать, выровнять и очистить, пока не закончит шестой ряд. Теперь пришло время выгнуть заднюю стенку внутрь.

КОНУСНОСТЬ ЗАДНЕЙ СТЕНКИ

Идея состоит в том, чтобы задняя стенка изгибалась внутрь, чтобы соответствовать заднему краю демпфера. Для этого кирпичи намазываются на задний край, что приподнимает тыльную сторону кирпича. Добавление этого дополнительного раствора для естественной подачи кирпичей предотвращает сильное выдавливание на лицевой шов, который он хочет сохранить в соответствии с остальными на 1/16 дюйма.

Боковые стенки продолжают подниматься отвесно, без уклона, при этом уголки обрезаются по мере необходимости, чтобы соответствовать углу на задней стенке.

Поскольку огнеупорный раствор имеет тенденцию быть скользким, кирпичи со скатами будут иметь тенденцию скользить вперед, поэтому Мехаффи устанавливает соседние кирпичи, как только может, для дополнительной поддержки, когда он конкретизирует топку.

Что касается дуги, Мехэффи не вычисляет математическое уравнение, а делает это на глаз, формируя дугу понемногу, а затем проверяя уровень с помощью уровня. Он хочет избежать слишком сильного и слишком раннего возникновения дуги, что может привести к преждевременному проникновению дуги в глубину дымохода.

Вместо этого он работает ряд за рядом, медленно продвигаясь вперед. Если ему нужно увеличить дугу, он сделает это на нескольких верхних рядах, которые не будут видны глазу.

По достижении высоты перемычка устанавливается в огнеупорный раствор и выравнивается заподлицо с передним краем проема топки. Поскольку перемычка будет расширяться и сжиматься не так, как кирпич, в нее вставляют небольшой кусочек пенопласта, чтобы кирпичи перемычки не склеивались с кирпичами, расположенными ниже.

Затем он заливает дымоход огнеупорным раствором и кладет последний ряд кирпичей на фасад. Затем он продолжает засыпать топку, прежде чем дать ей хорошую кислотную промывку. Теперь топка завершена и готова к тому, чтобы бригада Майка построила чистовую каменную кладку.

Подробнее о каминах:

• Простая и элегантная каминная полка – Создание каминной полки никогда не было таким простым.
