Камин для отопления из кирпича своими руками: видео, схемы, инструкция

Камин из кирпича– это не только устройство для отопления помещения, но и красивый элемент интерьера, который некоторые умельцы на зависть другим строят своими руками. Несмотря на кажущуюся сложность устройства самостоятельно изготовить его сможет даже новичок, зная все нюансы, особенности и при этом строго следуя инструкции.

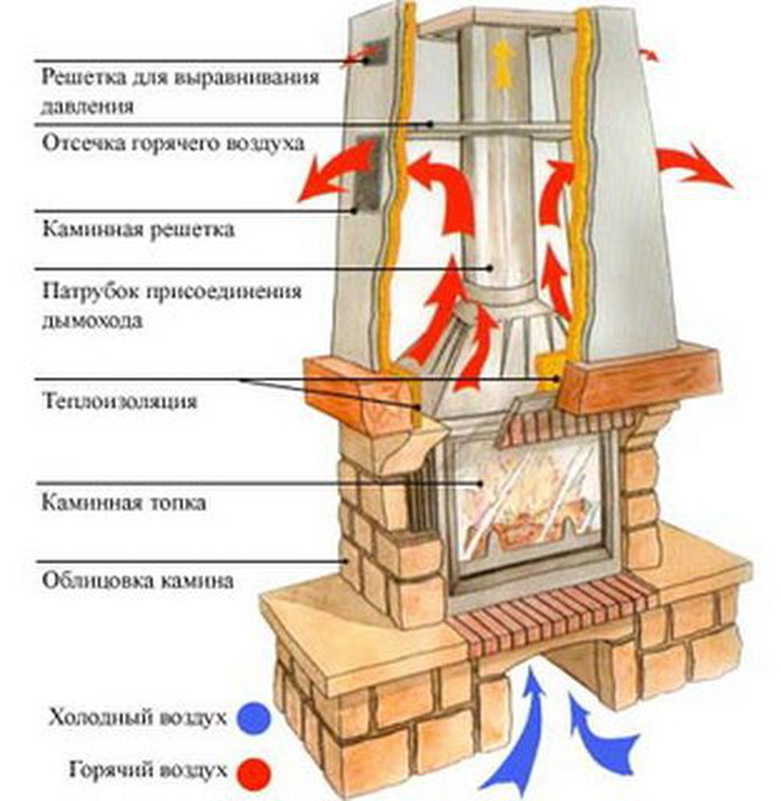

Из чего состоит камин?

Так как камин – опасный агрегат, неправильная установка которого может нанести существенный вред здоровью всех домочадцев, к его возведению необходимо отнестись со всей серьезностью и ответственностью. Многие из тех, кто решил изготовить устройство своими руками, уделяет все внимание внешнему виду конструкции, но правильнее будет грамотно подойти к устройству камина изнутри.

Одной из главных составляющих устройства считается топка. Несмотря на кажущуюся внешнюю простоту ее возведение должно быть тщательно продумано и с точностью до миллиметра выполнено. Для этого необходимо знать, из каких частей топка состоит и как используется.

Основание

Как правило, изготавливается из камня либо кирпича, а если конструкция стальная, ее основание выполняется из чугуна. Делается это для того, чтобы оно не деформировалось под действием больших нагрузок и высоких температур.

Стенки

Стенки топки выполняются также из стали или кирпича, а в некоторых открытых моделях могут вовсе отсутствовать. Выбор материала будет зависеть только от предпочтений владельца строения.

В случае, если принято решение возводить кирпичную топку, при ее изготовлении задняя стенка наклоняется, а боковая расширяется. Такая схемапозволяет конструкции максимально отдавать тепло помещению.

Дымосборник

Предназначение данной части камина – выведение угарных газов и дыма наружу. Дымосборник может изготавливаться как часть топки, но может возводиться как отдельный элемент конструкции.

Колосниковая решетка и зольник

Колосниковая решетка.

Колосниковая решетка предназначена для того, чтобы обеспечить подачу кислорода к дровам и удалять продукты горения в специальную нишу, которая имеет название зольник.

Для справки! Решетка выполняется из особого состава керамики или из чугуна, так как должна выдерживать высокий температурный режим, который может достигать 1000 градусов.

В классических моделях зольник располагается под решеткой и перекрывается специальной заслонкой для регулирования тяги. Однако существуют и такие модели данной части топки, которые изготавливаются в виде выдвижной коробки, которую с легкостью можно извлечь и очистить от скопившейся золы.

Шиберная заслонка

Шиберная заслонка.

Данный элемент ставится для того, чтобы при необходимости перекрыть дымоход. Благодаря ему топливо в камине медленно тлеет и не разгорается, при этом тепло продолжает выделяться, а необходимость в частом подкидывании дров отпадает.

Подготовка к возведению кирпичного камина

Чтобы построить камин своими руками, подготовку следует начинать с разработки проекта и закупки строительных материалов.

Выбранное место расположения будущей конструкции играет немаловажную роль в подготовке строительства. Лучшими вариантами для этого считаются локации камина вдоль несущих стен, фасадной или внутренней, а также угол между ними. Не следует выбирать для установки камина расстояние между оконными проемами и напротив двери, так как при данном расположении помещение будет недостаточно прогреваться.

Расчет размеров конструкции

Необходимо определиться с габаритами камина. При этом важно учитывать соотношение размеров его основных частей к площади здания, которое следует отопить, а также другие данные:

• топочное отверстие – 1:50;
• ширина и высота – 2:3;
• глубина портала – 70% от высоты;
• размер дымохода – в 10–15 раз меньше габаритов портала;
• перед топочным отверстием устанавливается подиум шириной до 0,5 м;
• ширина боковых подиумов с обеих сторон – до 0,3 м.

Соблюдение всех вышеуказанных показателей имеет большое значение при строительстве отопительнойконструкции, но особое внимание следует уделить глубине топочного отверстия. Если его сделать слишком большим, то отдача тепла будет минимальной, если же наоборот – дым станет проникать в помещение.

Составление проекта

Чертеж.

После расчета габаритов камина приступают к его проектированию и составлению чертежа, в котором будут указаны точные размеры будущей конструкции. Кроме того, в нем отдельно отражается схематическое изображение укладки кирпича по рядам, известное под названием порядовка. В ней подробно расписаны названия всех элементов в кладке и каждому ряду присвоен свой номер.

Внимание! В зависимости от габаритов и дизайна будущей конструкции порядовки существенно отличаются друг от друга.

Какие материалы необходимы для работы?

Кирпич для кладки.

К выбору стройматериалов для самостоятельного возведения камина следует подойти основательно, ведь от их качественных характеристик будет зависеть срок использования и функциональность конструкции.

Для того чтобы установить хороший домашний вариант отопительного агрегата, можно использовать в качестве основного материала красный полнотелый кирпич. Он должен соответствовать следующим критериям:

• иметь насыщенный яркий цвет;
• со всех сторон поверхность кирпича должна быть ровной и гладкой;
• на углах изделия не должно быть сколов и трещин;
• при изломе должна наблюдаться однородная структура.

Все вышеуказанные требования необходимы для полноценного использования камина, поэтому перед тем, как начинать строительство, следует тщательно осмотреть каждый кирпич с целью выявления дефектов на нем.

Помимо кирпича потребуются и другие стройматериалы:

• цемент, песок и щебень;
• доски;
• рубероид;
• войлок;
• специальная глина.

Рубероид для камина.

Войлок.

В зависимости от вида камина необходимо будет закупить готовые элементы конструкции, к основным из которых можно отнести колосниковую решетку, защитный экран и дымовую заслонку.

Поэтапное строительство кирпичного камина

После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

Закладка фундамента

Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

Для справки! В случае, если его установка будет происходить в готовом доме, необходимо выполнить демонтаж пола в месте будущей локации конструкции.

Стандартная схема закладки основания, как правило, выглядит следующим образом:

1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
2. Из досок сооружается опалубка, и устанавливается в яму.
3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

Кладка кирпичной конструкции

Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

Возведение дымохода

Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

Внимание! Чтобы не допустить попадания осадков в дымоход, над ним устанавливается напуск, известный под названием «выдра».

Облицовка камина

Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

• декоративная штукатурка;
• керамическая плитка;
• камень.

Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

поэтапная инструкция с описанием порядовки

Автор: Школа Scrap Home

Дровяной камин из кирпича подарит любому дому неповторимый уют, надежное тепло и станет любимым местом всех членов семьи. Языки пламени так завораживают и навевают романтичные мысли.

Камин с живым огнем придает дому чрезвычайно уютную теплоту, в которой так приятно проводить время и летними, зимними вечерами. А сознание того, что это сооружение сделано своими руками, позволит чувствовать гордость за свою работу и красоту в доме.

• Устройство классического камина

• Размеры и расположение камина

• Материалы и инструменты

• Как сложить камин из кирпича

• Начало использования камина

• Фото самодельного камина из кирпича

Устройство классического камина

Проекты каминов из кирпича бывают совершенно разными, но при этом основная конструкция имеет стандартные отсеки:

• Фундамент
• Основание
• Предтопочная площадка
• Топливник или камера сгорания дров
• Портал, обрамление топливника
• Дымосборник, сужающийся канал над топливником
• Каминный зуб, выступ в дымосбрнике, который нужен для забора тепла от сгорающего топлива
• Зеркало камина или ширина портала помноженная на высоту.
• Дымоход, труба через которую выводятся газы от горения топлива
• Задвижка, горизонтальная шторка в дымоходе, которая регулирует силу тяги

Это основное устройство камина. Дополнительно выполняются следующие детали:

• Облицовка предкаминного пространства. Небольшая площадка перед камином отделывается металлом или керамической плиткой. Это защищает пол от углей, мусора от дров и золы.
• Каминная решетка, декоративный элемент, который не позволяет вывалиться дровам из очага.
• Огнеупорный экран топочной камеры, выполняет ту же функцию, как и каминная решетка. Он дополнительно защищает от огня детей и от того, что они полезут в камин.
• Облицовка камина. Выполняется из керамической огнеупорной плитки. Это удобно, так как такое плитку проще мыть от пыли и других загрязнений. Кроме того, как показывают приведенные здесь фото камина из кирпича, сделанного своими руками, плитка выглядит весьма живописно и оригинально.

Такие дополнения необязательны для хорошей работы камина, но приятны и удобны. Их можно выполнить и позже, после возведения основного сооружения.

Важно! Камин можно построить только в загородном доме. В городской квартире его сделать невозможно по двум причинам: нет возможности вывести дымоход и вес перекрытий не рассчитан на массу этого сооружения.

Размеры и расположение камина

Расположение камина определяет его вид, и отчасти размеры. В зависимости от расположения также может меняться и форма сооружения.

Различают несколько видов:

• Встроенные. Самый сложный вид, который сооружается в момент постройки дома. Очень часто такие камины бывают даже двухэтажными, и тепло от очага на первом этаже отапливает сразу несколько комнат на обоих уровнях. Удобство этой модели в том, что дымоход прячется в стену. Порталы этих каминов имеют прямоугольный вид с верхней полкой.
• Угловые камины из кирпича. Такие варианты прежде всего экономят место в комнате. Они прекрасно впишутся в небольшое помещение в 9-15 кв. м. Если обе стенки камина расположены у смежных стен с другими комнатами, то в этом есть еще и выгода отопления: устройство одной топкой будет обогревать весь дом или первый этаж. Угловые камины также могут быть одноэтажными или двухэтажными.
• Пристенные. Такую модель можно сложить в уже построенном доме. Дымоход также выкладывается поверх сооруженной стен и выводится на крышу. Порталы таких каминов имеют прямоугольный вид с пристроенной верхней трапецией, которая скрывает дымоход.
• Островные. Это самый сложный вид сооружения, так как его размещения предполагается в центре комнаты. Для его создания самое важное – рассчитать сильную тягу, которая будет обеспечивать удаление летучих продуктов горения при условии полного отсутствия стенок камина. Также эта конструкция лишена каминного зуба.

Размеры камина зависят не столько от дизайна интерьера, сколько от величины топочной камеры, которая, в свою очередь, отталкивается от площади комнаты.

Расчет размера топочной камеры пошагово:

1. Площадь комнаты поделить на 100 = площадь топки. Пример: комната 30 кв. м. = площадь топки 0,3 кв. м.
2. Глубина топки должна быть в 1,5-2,5 раза меньше ширины. Площадь топки 0,3 кв. м. = глубина – 32 см при ширине 80 см.
3. Высота топки больше ширины в 1,5 раза. При топке 30 кв. м. – высота 120 см.
4. Площадь отверстия для выхода дыма, которая имеет соотношение к площади зеркала камина 1:15. Если предполагается топить камин углем или другими материалами с большим количеством газовых отходов, то площадь дымохода лучше взять из расчета 1:10. То есть в данном примере дымоход составит 64 см. Высота дымохода будет от 3 до 5 метров.

Важно! Все пространство вокруг трубы должно быть свободным по периметру на 20 см, а также должно быть защищено негорючими материалами. В противном случае от высокой температуры произойдет самовозгорание обоев или деревянных перекрытий.

Совет. Готовыми схемами камина из кирпича лучше не пользоваться, так как они составлены примитивно и с ошибками, кроме того, их невозможно подогнать под конкретное помещение. Проще за 30 минут на бумаге выполнить свою.

Материалы и инструменты

Перед началом работы крайне важно создать подробный чертеж, так как он поможет рассчитать кладку кирпича и его расход.

Материалы для камина:

• Кирпич должен быть полнотелым или шамотным. Это лучшие огнеупорные виды. Его потребуется около 450 штук, но точный расчет покажет схема камина.
• Металлическая топка – необязательный атрибут. Но готовая топочная камера делает использование камина более удобным.
• Печная глина или огнеупорный раствор для кирпичной кладки – 2 мешка.
• Песок – 4 мешка.
• Цемент – 1 мешок.
• Металлический уголок – 3 м.
• Заслонка.

Из инструментов пригодятся:

• Лопатка или мастерок
• Шлифовальная машинка
• Строительный уровень и рулетка
• Арматура по размерам камина и его фундамента

Как сложить камин из кирпича

После этого можно закупать материалы и приступать к самому волнующему моменту – кладке камина.

Пошаговая инструкция по созданию камина из кирпича подробно:

1. Сначала заливается фундамент камина. Для этого создается опалубок и туда заливается бетон. Очень важно, чтобы основа сооружения создавалась отдельно от основного фундамента, иначе при сезонных сдвигах почвы может поехать как вся конструкция камина, так и дымоход. Фундамент должен просохнуть в течение недели.
2. Затем выкладывается кирпич, согласно чертежам. Раствор для кладки наносится на середину чертежа, а излишки убираются мастерком.
3. Перед выкладкой топки нужно на дно выложить арматуру в виде решетки.
4. После создания топочной камеры возводится портал. Для этого его сначала оформляют тремя уголками из стали.
5. В конце возводят дымоход. На уровне 25-30 ряда кирпичей нужно вставить заслонку.
6. После создания дымохода можно выполнять все облицовочное оформление.

Важно! В круглом дымоходе тяга лучше, но его сложнее выложить. Для основы здесь можно использовать круглую трубу. Квадратный дымоход выложить проще и дешевле, но тяга будет хуже.

Начало использования камина

Перед началом использования камина его необходимо просушить, то есть весь раствор, который использовался при кладке должен затвердеть и обеспечить качественное сцепление кирпичей. На это уходит около двух недель.

В процессе сушки появляются небольшие трещины, что вполне естественно и этого не стоит пугаться. Их просто заделывают обычным кладочным раствором.

После того, как камин просохнет, нужно сделать первую топку. Для этого стоит использовать небольшую охапку только хвороста или горсти щепок. Стенки очага должны качественно прогореть, а огонь окончательно просушит камин и закалит его. После этого необходимо топить сооружение каждый день в течение недели, проверяя его на наличие новых трещин:

• Если трещины не появляются – увеличивать количество и качество топлива, постепенно доводя до охапки дров.
• Если трещины появляются – замазывать их, просушивать камин и использовать то же количество топлива, пока трещины перестанут появляться.

В результате такой камин будет служить своим хозяевам долго и возвращать их труды теплым уютом и романтичным пламенем.

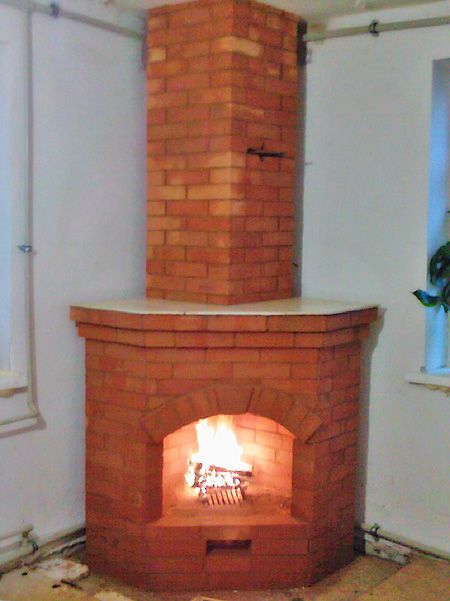

Фото самодельного камина из кирпича
