ОБЩИЕ ПОЛОЖЕНИЯ (ПОМЕЩЕНИЕ КОТЕЛЬНОЙ ТОПОЧНОЙ)

1. В качестве источников тепловой энергии должны приниматься автоматизированные теплогенераторы полной заводской готовности с температурой теплоносителя — воды до 115° С и давлением теплоносителя до 1,0 МПа отечественного или зарубежного производства, имеющие разрешение на применение РОСТЕХНАДЗОРа.

2. Размещение тепловых агрегатов предусматривается:

• на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;
• в отдельном помещении на любом этаже (в том числе в цокольном или подвальном) при суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;
• в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ КОТЕЛЬНОЙ

1. На кухне. При размещении на кухне газовой плиты, проточного водонагревателя для горячего водоснабжения и теплового агрегата для отопления мощностью до 60 кВт помещение кухни должно отвечать следующим требованиям:

• высота не менее 2,5 м;
• объем помещения не менее 15 м³ плюс 0,2 м³ на 1 кВт мощности теплового агрегата для отопления;
• в кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
• кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м².

2. На этаже жилого дома. При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение должно отвечать следующим требованиям:

• высота не менее 2,5 м;
• объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м³;
• помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
• естественное освещение — из расчета остекления 0,03 м² на 1 м³ объема помещения;
• в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

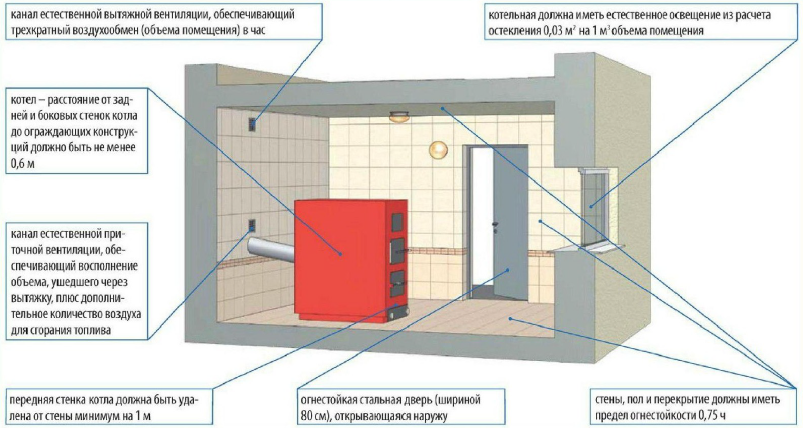

3. В отдельном помещении на первом или цокольном или подвальном этаже. При размещении тепловых агрегатов суммарной мощностью до 350 кВт в отдельном помещении на первом этаже, в цокольном или подвальном этаже жилого здания помещение должно отвечать следующим требованиям:

• высота не менее 2,5 м;
• помещение котельной должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
• естественное освещение — из расчета остекления 0,03 м² на 1 м³ объема помещения;
• в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;
• объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования.
• помещение должно иметь выход непосредственно наружу. Допускается предусматривать второй выход в помещение подсобного назначения, дверь при этом должна быть противопожарной 3-го типа.

4. В пристройке к жилым зданиям. При размещении тепловых агрегатов суммарной тепловой мощностью до 350 кВт в пристройке к жилым зданиям помещение пристройки должно отвечать следующим требованиям:

• пристройка должна размещаться у глухой части стены здания с расстоянием по горизонтали от оконных и дверных проемов не менее 1 м;
• стена пристройки не должна быть связана со стеной жилого здания;
• ограждающие стены и конструкции пристройки должны иметь предел огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;
• высота помещения котельной не менее 2,5 м;
• объем и площадь помещения котельной проектируются из условий удобного обслуживания теплогенераторов и вспомогательного оборудования; — естественное освещение — из расчета остекления 0,03 м² на 1 м³ объема помещения;
• в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3- кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа.

К вашим услугам:

Автономная газификация Московской области

Газификация объектов

Газовое отопление загородного дома

Газ для газгольдера купить

Каталог оборудования:

Газовые генераторы на природном газе

Газгольдер

Редуктор для газгольдера

Статьи по теме:

Котлы газогенераторы

Газопоршневые установки, электростанции

Преимущества и недостатки автономной газификации

На сколько хватает автономной газификации?

Преимущества котлов Rinnai

Требования к автономной газификации

Как выбрать газгольдер

Свойства сжиженного газа

Провести газ быстро

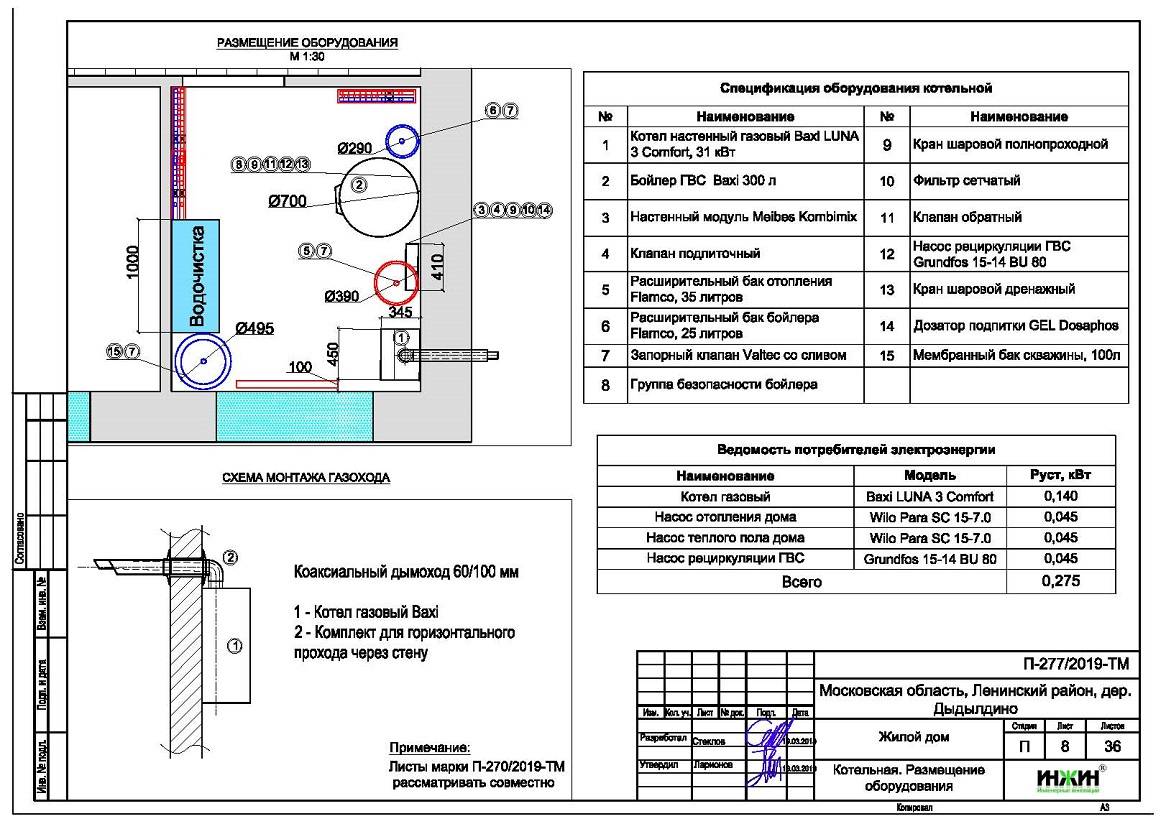

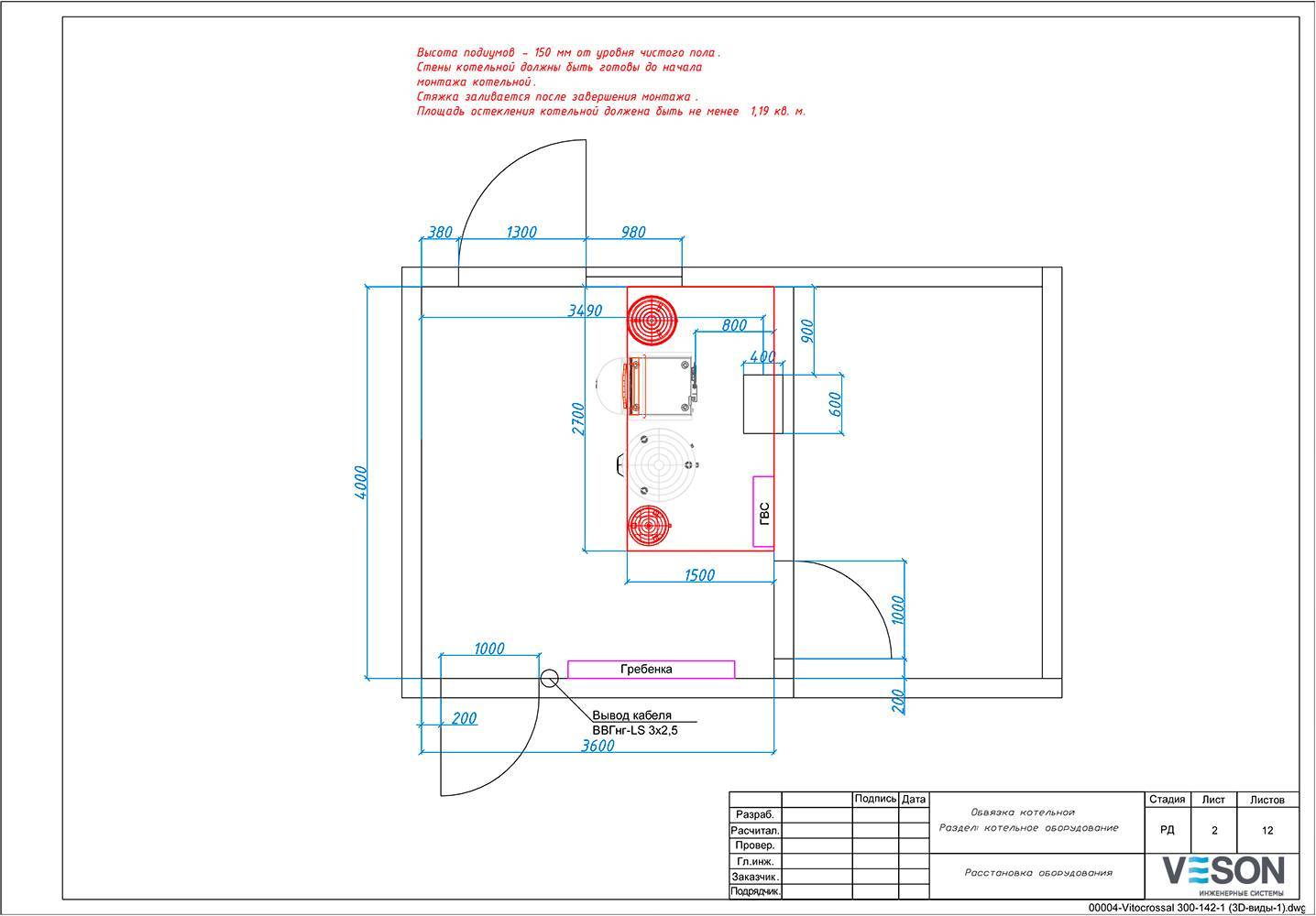

Проектирование котельной и обвязка котла | Газификация России

Котел — это сердце отопительной системы. Размещение котельной, отопительных приборов, выбор обвязки котла определяют, насколько вам и вашей семье будет комфортно в доме. Разберемся, на что обратить внимание.

Проектирование котельной может быть выполнено как специалистами вашей ГРОГазораспределительная организация | глоссарий → или коммерческих специализированных организацийГазораспределительная организация, допущенная в установленном законодательством Российской Федерации порядке к осуществлению деятельности по техническому обслуживанию внутридомового газового оборудования и имеющая аварийно-диспетчерскую службу либо заключившая договор об оказании услуг аварийно-диспетчерской службы | глоссарий → с соответствующим допуском СРОСаморегулируемая организация — это некоммерческая организация, объединяющая предпринимателей и юридических лиц в одной отрасли и регламентирующая их деятельность в той или иной сфере. Создаются СРО в целях, предусмотренных Федеральным законом от 1 декабря 2007 года № 315-ФЗ (ред. от 2 июля 2021 года) «О саморегулируемых организациях» | глоссарий →, так и собственными силами. Однако отвечать за эксплуатацию и обслуживание оборудования будет только собственник жилья. Он же будет обязан согласовать проект с местной ГРО.

В инженерных проектах не бывает одинаковых решений. Однако существуют единые для всех строительные нормы, которые нужно соблюдать при проектировании газовых котельных индивидуальных (блокированных) жилых домов. В частности, вам могут пригодиться следующие рекомендации специалистов.

• Котельную целесообразнее размещать на цокольном или первом этаже жилого дома. Не рекомендуется отводить под нее чердак или коридор.
• В случае если вы планируете устанавливать газовый котел мощностью до 60 кВт (наиболее распространенный класс тепловой мощности котлов), выделять отдельное помещение для устройства котельной в частном доме нет необходимости, котел можно поставить и на кухне. Для котлов большей мощности рекомендуется отдельное помещение.
• Высота потолков в таком помещении — не менее 2,5 метра.

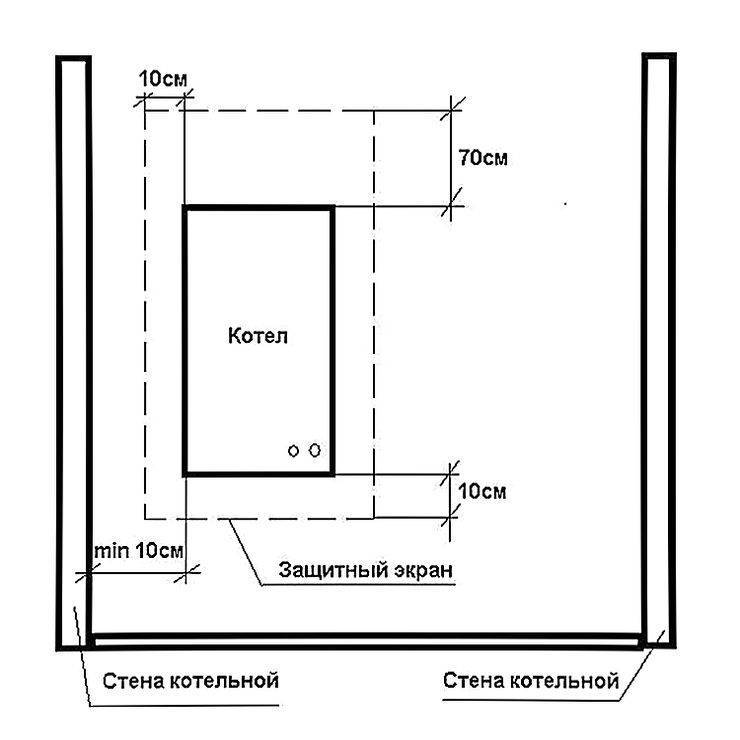

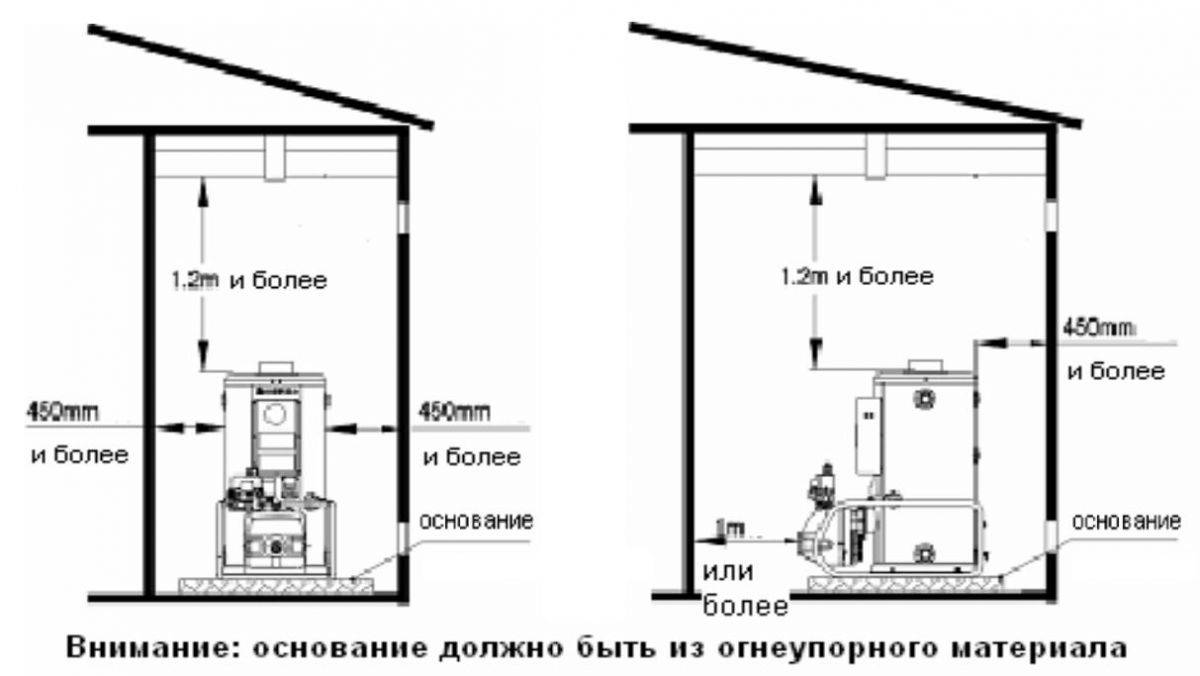

• Помещение котельной должно быть просторным, чтобы вокруг котла оставалось свободное пространство для его обслуживания. Это правило указано в паспорте любого теплогенератора. Объем (кубатура) помещения может быть рассчитан по формуле, в которой мощность котла в киловаттах (кВт) умножается на 0,2 куб. метра. При этом минимальная допустимая кубатура — 15 куб. метров.
• В котельной должны быть окно и дверь. Окно может быть деревянным или пластиковым. Важно, чтобы оно было распашным для возможности аварийного проветривания на случай утечки газа. Также для помещения котельной есть специальный норматив для площади окон — на 1 куб. метр пространства помещения нужно предусмотреть не менее 0,03 кв. метра застекленного оконного проема, остекление одинарное. При этом в расчет идут именно стекла, без учета рам и наличников.
• Пол и двери должны быть прочными.
• В котельной не должно быть горючих материалов. Пол рекомендуется оставлять бетонным, а дверь лучше поставить металлическую. Стены специалисты советуют облицевать минеральной штукатуркой или кафелем.

Зачем нужен проект газификации

Как правильно подобрать газовый котел

• В котельной должна быть естественная вентиляция. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом, который выполнит специалист по газификации. При этом вытяжной вентиляционный канал нужно сделать обособленным.
• В целях обеспечения безопасной работы котельной мы рекомендуем ее оснащать системой контроля загазованности на метан и угарный газ (блокируется быстродействующим электромагнитным клапаном), с выводом предупреждающих и аварийных сигналов на мобильный телефон владельца жилого дома. Система устанавливается в обязательном порядке для котлов тепловой мощностью более 50 кВт, независимо от места установки, или при размещении котельной на подвальном и цокольном этажах, независимо от тепловой мощности.

В помещении котельной могут размещаться бойлеры или водонагревающие колонки, расширительный бак, трубопровод, насосное оборудование, автоматика по управлению отопительными приборами, но котлов в помещении может быть не более двух.

Лайфхаки для успешного монтажа вентиляции

Выбираем и устанавливаем сигнализаторы загазованности

Кроме этого, для газовой котельной существует дополнительный перечень требований по обустройству коммуникаций: электричества, водоснабжения и водоотведения.

• Электричество: сеть, питающая котельную, должна иметь стабильное напряжение 220 В, при силе тока не менее 5 А. Для стабильности подачи электричества используют источники бесперебойного питания и устанавливают индивидуальные автоматы, выполняющие заземление.
• Водоснабжение и водоотведение: к котельной обязательно должен быть подведен водопровод с возможностью подключения к системе отопления и горячего водоснабжения. Предохранительные клапаны и сливные краны котла и бойлера или газовой колонки должны быть подключены к системе водоотведения жилого дома. Стоки осуществляют через канализацию в котельной, а подача воды регулируется запорным краном с обратным клапаном. Количество запорных узлов должно быть равно числу котлов в помещении.

Газовое оборудование в сельском доме

После выбора модели и покупки котла перед собственником встает следующая задача — подключить его. Не менее важно продумать правильную обвязку котла, которая обеспечит безопасность и нужную производительность системы отопления.

Обвязка — это все оборудование, которое соединяет котел и отопительные приборы и обеспечивает циркуляцию теплоносителя.

Грамотно выполненная обвязка гарантирует, что давление в системе не превысит максимально допустимый уровень и не опустится ниже требуемого, оборудование будет удалять воздух, попавший в воду, не допуская образования воздушных подушек, и станет компенсировать избыточное тепловое расширение, избавит от обломившихся окалин, песка, шлака и другого мусора в трубах.

Основных вариантов обвязки котельного оборудования два — это естественная и принудительная циркуляция. Они определяют, как теплоноситель будет двигаться по трубам.

Обвязка с естественной циркуляцией — самая доступная и простая в реализации. В данной схеме движение теплоносителя по трубам обеспечивается благодаря тому, что холодные и более плотные жидкости выталкивают теплые и менее плотные. Такая система стоит дешевле, так как требуется меньше теплоносителя, чем в случае принудительной обвязки. Она проста в обслуживании, легко монтируется и может быть быстро восстановлена в случае поломки. Важное преимущество такой системы — отсутствие необходимости в электричестве, поскольку теплоноситель движется самотеком.

Однако есть и ряд недостатков. Например, в холодную погоду теплоноситель быстро охлаждается, и тепло распределяется неравномерно. При открытой системе отопления, когда расширительный бак устанавливается в верхней части помещения, например под крышей, а трубы — под уклоном, высока вероятность коррозии труб и радиаторов из-за постоянного контакта теплоносителя с воздухом.

Метод естественной циркуляции применим только при использовании одноконтурных котлов и оптимален для небольших домов.

Что такое газо­распределительная организация и чем она может вам помочь

Обвязка котла отопления с принудительной циркуляцией популярнее — она более практична и удобна. Здесь за движение теплоносителя отвечает насос. Такую систему используют в частных домах чаще всего. Циркуляционный насос создает магистральное давление и дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода. Нагнетание теплоносителя способствует сохранению равномерной температуры и одновременной подаче во все приборы.

Как и у любой другой системы, у этой есть и достоинства, и недостатки.

Среди достоинств стоит отметить возможность использования собственником различных по сложности схем разветвления труб и выбора длины контура — то есть на этапе проектирования дома можно заранее предусмотреть наиболее удачное расположение жилых помещений, отталкиваясь от этажности и в целом от конфигурации дома.

Однако имеются и недостатки:

• сложность: множество устройств, включенных в схему, значительно усложняют ее;
• более высокая стоимость: покупка приборов, монтаж и последующее регулярное обслуживание стоят дороже;
• необходимость настройки: установленные элементы необходимо тщательно сбалансировать между собой;
• потребность в бесперебойном энергоснабжении: система зависит от источников электроэнергии.

Для получения консультаций по вопросам, связанным с проектированием, установкой и обслуживанием котлов и другого газового оборудования, вы можете обратиться в ГРО вашего региона.

О чем вам стоит знать

Техобслуживание газового котла: кто и как должен это делать

Как определить неисправность газового котла

Газовая колонка для подогрева воды: удобство, безопасность, отличия моделей

Что такое котельная?

Что такое котельная? | Дом и офис Котельные

grandriver//Getty Images Plus via Getty Images

Котельная — это помещение в доме, в котором находится котел, печь, система отопления, вентиляции и кондиционирования воздуха или другое механическое оборудование iStock оборудование живет

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Котельная, обычно расположенная в подвале, представляет собой место, где находится механическое оборудование, связанное с производством горячей воды и контролем климата в вашем доме. В большинстве муниципалитетов действуют строгие строительные нормы и правила для котельных. Узнайте больше о том, что такое котельная, что она содержит и что нужно делать, чтобы обеспечить безопасность котельной.

Что в котельной?

Ну и бойлер. В некоторых домах есть бойлер для подачи горячей воды для отопления, горячей питьевой воды или того и другого. Как правило, это старые дома с радиаторами для отопления, а не с системой принудительной вентиляции.

Реже в домах может быть паровой котел для обогрева дома. В системе лучистого отопления котел нагревает воду до температуры кипения, а затем направляет ее по подсоединенным трубопроводам к радиаторам, откуда она излучается в помещения, согревая их. Это закрытая система, и вода в ней не пригодна для употребления человеком.

При закрытой котельной системе необходимо второе оборудование для снабжения дома горячей питьевой водой. Если не установлена ​​безбаковая система, вам понадобится стандартный бытовой водонагреватель, который делит место в котельной с бойлером.

В открытой системе бойлер подает воду к радиаторам, а также нагревает воду, когда кто-то включает горячий кран на раковине или включает душ в доме. Затем вода проходит из котла по трубам и выходит через кран. В отличие от водонагревателей, бойлеры не хранят горячую воду.

Где находится котельная?

Котельная может быть в любом месте на территории, если она соответствует коду. Наиболее распространенным местом является подвал, но вы также можете найти дома с котельными на крыше. Где бы они ни находились, котельные всегда должны располагаться на внешней стене, чтобы обеспечить дымоходы, вентиляционные отверстия или воздухозаборники.

Каковы кодовые требования для котельных?

Строительные нормы и правила для котлов различаются в зависимости от местоположения, поэтому важно проверить местные правила, чтобы убедиться, что котельная им соответствует. Часто несоответствие выявляет местный специалист по котлам, которого вы наймете для замены старого котла. В этом случае стоимость установки вашего котла может возрасти, если вы будете работать с подрядчиком, чтобы привести котельную в соответствие с нормами.

Общие нормы для котельных включают:

• Двери котельной должны открываться наружу, быть самозакрывающимися и иметь хорошую огнестойкость.

• Потолки и стены котельной не должны иметь окон или щелей и должны быть ограждены.

• Если котельная на самом деле представляет собой просто подвал, в котором также находится котел, вам необходимо покрыть котел огнестойким материалом на 8 футов вокруг.

• Если требуется вентиляция свежего воздуха, воздух должен поступать непосредственно снаружи

• Если у вас есть только газовый котел с потребляемой мощностью менее 2 миллионов британских тепловых единиц в час, вам понадобится заглушка дымохода.

• Котлы должны устанавливаться на бетонные блоки, бетонный пол или кирпичи.

• Трубопроводы горячей воды для отопления и бытового использования требуют изоляции

• Запорные клапаны на всех трубах нужно поставить выключатель у лестницы

Это всего лишь несколько общих требований строительных норм и правил для бытовых котельных. Если вы планируете установить новый котел или выполняете проект реконструкции котельной, очень важно, чтобы вы понимали местные правила и обсуждали это с ближайшим к вам сантехником, чтобы вы могли убедиться, что ваш дом не только соответствует требованиям. , но и безопасно.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Сколько стоит установка и замена расширительного бачка? [Данные за 2023 год]

  Мизуки Хисака • 10 мая 2023 г.

• Как установить электрический водонагреватель за 9 шагов 0088 Как выключить водонагреватель

  Элисон Каш • 12 октября 2022 г.

Требования к воздуху для горения в котельной – предпочтительный пироскоп

Для успешного и эффективного сгорания требуется три элемента: тепло, топливо и воздух. При проектировании котельной можно легко упустить необходимый приточный воздух. Приточный воздух котельной – это необходимое количество воздуха, необходимого для наиболее эффективной работы оборудования, включая вентиляционный воздух. Без надлежащего размера подачи воздуха оборудование котельной может стать неэффективным и привести к несчастным случаям.

Сколько?

Подача воздуха на входе в котельную должна быть рассчитана в соответствии с количеством воздуха, которое требуется оборудованию в котельной. Каждое входное отверстие подачи должно иметь свободную площадь не менее 1/9.0117 2 за 2000 БТЕ/ч. NFPA рекомендует, чтобы в котельной было как минимум два отверстия, напрямую сообщающихся с улицей, хотя в котельной может быть только одно отверстие.

Preferred создал калькулятор требований к воздуху для горения на основе NFPA 54 и Международного кодекса пожарных газов 304, чтобы помочь определить размеры входных отверстий для котельной, если известны BHP или Btu/hr оборудования.

Примечание. Приведенная выше информация носит общий характер и должна быть проверена на соответствие конкретным требованиям местного законодательства.

На что следует обратить внимание

Отверстия

NFPA 54 рекомендует, чтобы в каждой котельной было два отверстия в пределах одного фута от потолка и одного фута от пола. Наличие обоих воздухозаборников позволяет воздуху поступать в котельную, даже если одно из отверстий заблокировано, и обеспечивает естественную вентиляцию котельной. В соответствии с нормами каждое отверстие должно иметь площадь не менее 1 фута   ²  .

Высота

Если котел находится на высоте более 1000 футов над уровнем моря (fasl), то к общему количеству необходимого воздуха для горения необходимо добавить поправочный коэффициент 3,5% на 1000 fasl из-за меньшей плотности воздуха на больших высотах.

Механическая вентиляция

Добавление механического вентилятора к отверстию увеличивает движение приточного воздуха в котельную. Механические вентиляторы, если они установлены, должны иметь блокировку для проверки работы вентилятора перед запуском котла. Если используется механическая вентиляция, необходимо добавить 0,35 кубических футов в минуту воздуха на каждые 1000 БТЕ/ч газосжигающего оборудования.

Жалюзи и экраны

Поскольку большие отверстия в стенах здания не рекомендуются, комбинация жалюзи/решеток и экранов используется для предотвращения проникновения паразитов, а иногда и людей в котельную. Поскольку оба элемента слегка блокируют поток воздуха, существует дополнительный коэффициент, который необходимо использовать для расчета размера нового проема с металлическими и деревянными жалюзи, если производитель не указывает коэффициент К. Перед установкой моторизованных заслонок в котельной проверьте устройства управления и безопасности ASME CSD-1 для автоматических котлов и воздух для горения CG-260.

В соответствии с Международным кодексом по топливному газу, раздел 304.10 Жалюзи и решетки

Металлические жалюзи: 75 % свободной площади

Деревянные жалюзи: 25 % свободной площади

Минимальный размер сетки: ¼ дюйма

Вывод

Расчет как количество воздуха для горения в котельной не так сложно, как кажется. Кроме того, важно правильно подобрать размер входных воздуховодов для подачи воздуха в котельную и убедиться, что они регулярно обслуживаются для максимальной эффективности оборудования.

Ссылки

• NFPA 54 – Национальный кодекс топливного газа, 1992 г.
