Как соединить старый и новый фундамент между собой

Необходимость в соединении старого и нового фундамента возникает при возведении пристроек или иных конструкций в целях увеличения размеров полезной площади строения.

В непосредственной близости от эксплуатируемого здания заливают бетонную плиту, ленту или устанавливают опоры (столбы, винтовые сваи).

Некоторые из этих видов оснований необходимо «связать» с фундаментом строения. Эту задачу можно выполнить несколькими способами.

Содержание

  1. Важные моменты перед состыковкой
  2. Инструменты и материалы для работы
  3. Этапы соединения
  4. Жесткое соединение
  5. Возведение столбчатого фундамента
  6. Возможные сложности

Важные моменты перед состыковкой

Прежде чем начинать работы по увеличению площади своего дома с помощью пристроек, нужно получить соответствующие разрешительные документы. Должны быть учтены и выдержаны все расстояния от расположенных неподалеку зданий и соседских участков.

Пристройка может быть возведена как независимое строение или интегрированное в уже имеющееся. Важно учесть, что уже эксплуатируемое здание должно быть старше 1 года. За этот период времени оно даст необходимую усадку и не увлечет за собой новый, выстроенный рядом фундамент.

Старое и вновь возводимое основание должны быть одинаковы по типу. Если жилой дом установлен на ленточном фундаменте, пристройку нужно делать на таком же. Это значительно снизит риски деформации объединенного, состыкованного основания.

Инструменты и материалы для работы

Для строительства фундамента потребуется выполнить значительный объем земляных работ, а также по армированию и бетонированию.

Понадобятся инструменты:

  • Лопаты штыковая и совковая;
  • Лом;
  • Носилки или садовая тачка для перемещения грунта;
  • Крючок для вязальной проволоки;
  • Рулетка, маркер, колышки, веревка для выполнения работ по разметке участка;
  • Пузырьковый или водяной уровень, но оптимальным выбором будет нивелир.

Из материалов потребуются:

  • Прутки арматуры сечением 8-10 мм;
  • Вязальная проволока;
  • Цемент марки не ниже М400;
  • Песок и щебень средней фракции для приготовления цементно-песчаного раствора и формирования амортизационной «подушки»;
  • Металлические шпильки (можно использовать арматуру сечением от 12 мм) для связывания нового фундамента со старым.

Этапы соединения

Чтобы правильно объединить два фундамента, нужно заранее продумать все нюансы каждого этапа работ. Необходимо выбрать способ «перевязки» оснований. Возможны несколько вариантов.

Способ № 1: «лента-лента». Используется для наращивания фундамента аналогичным по ширине и глубине. Выполняется в несколько этапов.

Делают разметку участка для строительства пристройки.

Выкапывают по периметру ров такой ширины, чтобы в нем поместилась опалубка для заливки ленты требуемых параметров. Выравнивают дно и стены выкопанной траншеи с помощью лопат.

Делают песчано-щебневую отсыпку, состоящую из 5-7 см утрамбованного песка и 10-15 см щебня, который также уплотняют.

Утрамбовка делается виброплитой и подручными материалами. Например, наполовину заполненную камнями бочку, отрезок бруса.

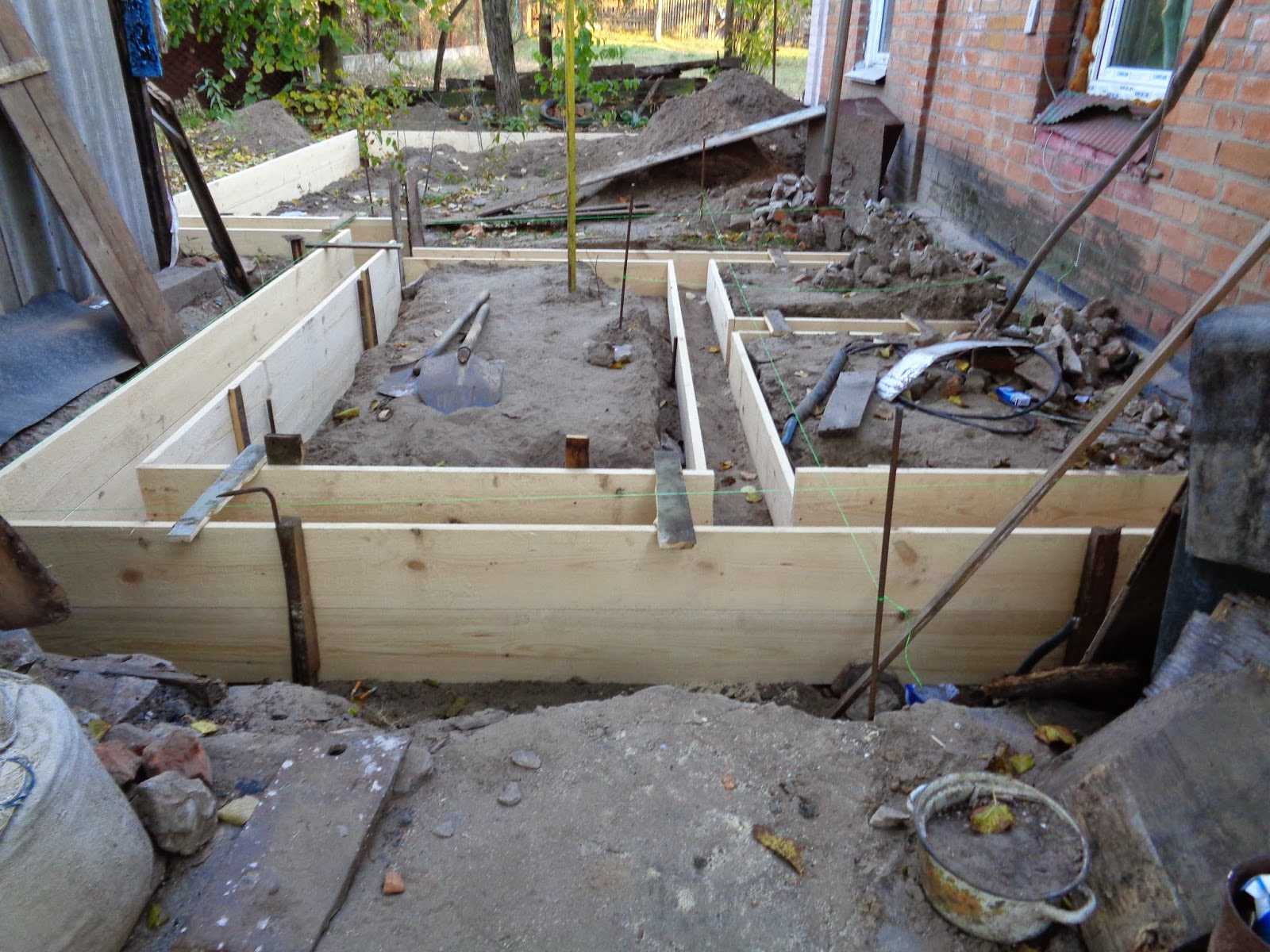

Собирают в траншее опалубку из любого, подходящего пиломатериала.

Изготавливают армирующий пояс, состоящий из двух ярусов сетки с ячеей 15×15 или 20×20 см, соединенных между собой вертикальными металлическими стержнями.

Межу фундаментами оставляют зазор шириной 1,5-2,5 см, который заполняют минеральной ватой. Опалубку ограничивают в местах соединения оснований деревянным или металлическим щитом.

С помощью бетоносмесителя готовят цементно-песчаный раствор в пропорции 1:3 (1 часть цемента и 3 части песка, вода и наполнитель в виде щебня или гравия).

Послойно заливают бетон в опалубку. Протыкают его многократно прутком арматуры, чтобы из раствора вышел весь воздух. После схватывания бетона разбирают опалубку.

Закрывают демпферный шов фундаментов резиновым жгутом или гидроизолируют другим способом.

Этот способ перевязывания оснований позволяет быть уверенным в том, что новое даст усадку и увлечет за собой старое. После усадки ленточного фундамента его наращивают по высоте так, чтобы оно находилось в одной плоскости с основанием жилого дома.

Способ № 2: «плита-лента». Выполняется аналогично предыдущему с той лишь разницей, что демпферный шов делают более длинным: по всей плите.

Строители не рекомендуют жестко привязывать оба фундамента друг к другу.

Такой метод стыковки оптимален только для устойчивых грунтов, когда есть уверенность в отсутствии значительной просадки пристройки после ее возведения.

Жесткое соединение

Чтобы жестко привязать два фундамента, потребуется соединять их с помощью стержней арматуры. Потребуется не менее 20 прутков на 1 м2.

Для установки металлических стержней в старом фундаменте высверливают отверстия, закладывают в них арматуру и выполняют бетонирование.

Со стороны нового основания тоже закладывают прутки и заливают место стыков бетоном.

Возведение столбчатого фундамента

Оптимальным выбором для возведения пристройки будет ее установка на столбы. Подошвы опор должны располагаться на 15-20 см ниже ТПГ (точки промерзания грунта), что предотвратит их смещение во время подвижек почвы в периоды ее замерзания-оттаивания.

Если выстраивают столбчатое основание, дом с пристройкой соединяют на уровне нижних перекрытий.

Возможные сложности

Если на участке строительства высокий УГВ (уровень грунтовых вод), сначала необходимо сделать пристенный или кольцевой дренаж.

Дополнительные советы смотрите в видео:

На подвижных грунтах (песок или супесь) строя новый фундамент, углы старого укрепляют сваями, заглубленными в почву не менее, чем на 100 см.

Как связать два фундамента между собой: старый и новый

Содержание

  1. Особенности соединения фундаментов
  2. Способы и этапы соединения оснований
  3. Жесткое соединение оснований
  4. Создание деформационного шва
  5. Материалы для фундамента

По причине нехватки бюджетных средств или времени часто построенная недвижимость оказывается не соответствующей желаемой площади. И тогда владелец начинает планировать ее расширение до нужных размеров. Достигается оно путем возведения различного рода пристроек: жилых комнат, гаража, веранды, террасы и иных. Основная задача при этом разобраться, как связать два фундамента между собой, чтобы получить целостную конструкцию, которая станет основой прочного и долговечного дома.

Особенности соединения фундаментов

Самое главное, что важно учесть домовладельцу — фундамент пристраиваемого сооружения должен соответствовать фундаменту основной постройки. Экономия здесь не уместна. Не рекомендуется ставить пристройку на столбы, если сам дом стоит на железобетонной ленте. Кроме того, проектируя новый фундамент, важно соблюдать ширину ленточного основания или габариты и глубину столбов в диапазонах построенного ранее дома.

Причиной тому, что основания строений должны быть одинаковыми, является их различное взаимодействие с грунтами и, соответственно, отличие в усадке. Во избежание возникновения трещин и других нарушений целостности конструкции, не стоит пренебрегать этим правилом. Соблюдение же идентичной глубины фундаментов позволит избежать перекосов строений.

Способы и этапы соединения оснований

Существуют различные способы, как связать старый и новый фундамент дома. Для начала необходимо решить: будет ли у пристройки автономное основание или же строения будут соединяться единым основанием.

Существуют следующие методы соединения фундаментов:

Жесткое соединение оснований

Одно из самых надежных. Наиболее часто выбираемый домовладельцами способ. И, хотя выполнить такое соединение достаточно сложно, полученный итог оправдает вложенные силы и финансы. Особенно хорошо метод подходит для привязки к фундаменту дома, расположенного на сложном грунте, а также для построек повышенной этажности. Зная технологию и порядок этапов выполнения работ, используя качественные материалы, осуществить жесткую связку домовладельцу под силу самостоятельно. При этом соединение ленточных оснований и оснований из плит имеет отличия.

Связка ленточных фундаментов осуществляется в ряд следующих этапов:

  1. Сначала необходимо откапать фундамент построенного объекта по той стороне, по которой планируется производить соединение. Копать необходимо до самого его начала в глубину на 2 метра до образования траншеи. Далее на самом ее дне формируется подушка из песка, которая подвергается трамбовке и поливу водой.
  2. Следующий этап предполагает создание в стоящем основании отверстий под арматуру, для которых предусмотрены соответствующие диапазоны диаметра и глубины. Для середины ленточного основания отверстия бурят на глубину ¾ его ширины, для основания в углах — на пол метра. Рекомендуется шахматный порядок расположения отверстий.
  3. Далее в отверстия, которые в глубину пробурены на 3/4 от ширины ленточного фундамента вбивается арматура, имеющая прорезь, в которую вставляется расклинивающий древесный элемент. В другие отверстия вбивается 14миллиметровая арматура с периодическим профилем.
  4. Последний этап подразумевает изготовление каркасной конструкции для будущего фундамента. Для этого используются арматурные части, вбитые в фундамент построенного дома. Для соединения различных частей оснований необходимо предусмотреть специальные выпуски, которые в дальнейшем свариваются между собой.

Плитные фундаменты жестким способом можно связать только, если они достаточно большой толщины – 40 см и более или если они имеют выступы плиты от цокольной части.

Как правило, их оставляют в случаях планирования возведения газобетонных построек. Размер выступа должен быть не менее 30 см, чтобы была возможность оголить арматуру с целью приварить в будущем новое основание.

В результате жесткого метода связки получаются надежно между собой скрепленные фундаменты, образующие цельную конструкцию. Однако обязательно необходимо учесть, что данный способ соединения подходит лишь для тех построек, которые примерно одинаковы по весу между собой. В случае же пристройки более легкой конструкции, например, деревянной веранды, привязка фундамента к существующему фундаменту будет иной.

Создание деформационного шва

Другим способом как связать старый и новый фундамент дома является способ деформационного шва. При этом два основания создаются отдельно один от одного, не образуя цельное конструктивное строение. Данный метод предполагает возведение у стены, к которой планируется пристройка, железобетонного ростверка, а между двумя основаниями уложить материалы гидроизоляции либо теплоизоляции. Основной смысл — создать между строениями слой деформации, сводящий к минимуму возможность разрушений в период естественной усадки.

Рассчитывая производить соединение с помощью создания шва деформации необходимо держать ориентир на основные почвенные показатели, а также на возможные нагрузки пристраиваемого объекта на участок. Проектируя фундамент, необходимо учитывать поправку на потенциальную усадку. Поэтому будущее основание должно быть заложено немного большей высоты, чем старое, поскольку построенная конструкция спустя некоторый промежуток времени даст усадку на глубину фундамента жилого дома. Как правило, по причине малого веса пристройки, применяя данный вид соединения, создают фундамент из столбов.

Также, как вариант, пристройку можно поставить на подушку, сделанную из бетона. Отливают ее прямо на месте работ. Для этого готовые сваи требуется предварительно пропитать. В качестве пропитки может быть использована мастика, гидроизоляционные материалы или другие защитные пропитки. Далее сваи устанавливают непосредственно в форму и бетонируют.

Расстояние от одного столба до другого варьируется от 1 до 1.5 метров и зависит от габаритов и массы будущего строения, а их высота от того, на каком уровне предусмотрено расположение пола пристройки.

До этого уровня столбы подрезают. Затем к ним крепят обвязку строения. Примерно через два-три дня можно приступать к самому строительству, что значительно сокращает сроки работ.

Материалы для фундамента

Разобравшись с особенностями, а также методами как привязаться к старому фундаменту, необходимо изучить вопрос, какие материалы понадобятся для его изготовления.

  1. Цемент. Бетон представляет собой один из самых прочных материалов, используемых для возведения строительных оснований. В его состав входит цемент и различного рода наполнители. От качества последних зависят свойства бетона, которыми он может обладать. Любой представленный на рынке цемент промаркирован специальным образом. Прочность обозначается буквой «М» и трехзначным кодом, отражающим максимальный вес, который способен выдержать 1 см3 смешанного с песком и застывшего материала. Наличие добавок отражается буквой «Д». Наиболее часто для строительства жилых домов используется цемент с маркировкой М400-Д20, добавки которого позволяют создавать основания, наиболее устойчивые к грунтовым водам и погодным изменениям
  2. Песок. Данный материал также входит в состав бетонной смеси. Помимо прочего из него создают песчаные подушки. Для смесей используется кварцевый мелкий песок. Чтобы иметь представление, сколько песка потребуется для бетона, необходимо произвести следующие расчеты – умножить количество цемента на 3, а полученное число на 1,2 для создания запаса.
  3. Щебень. Используется при строительстве здания на влажных грунтах, когда возникает необходимость дополнительного отделения основания от почвы. Подушка из щебня защищает фундамент от воздействий низких температур и влаги. В некоторых случаях из щебня изготавливается подбетонка. При его смешивании с цементом марки М100-150 получается легкий быстро застывающий бетон,
  4. Арматура. Хотя бетон способен выдержать высокое давление, но он слаб на изгиб, что приводит к нарушению его целостности при внешних воздействиях. Чтобы этого не происходило, в фундамент монтируется арматура из стали, которая удерживает в одном положении конструкцию, препятствуя проседанию, растягиванию или появлению трещин. Железобетон прочнее бетона, потому популярен для использования в строительной отрасли. Во избежание появления коррозии, арматура должна быть закрыта не менее 6сантиметровым слоем бетона. Прутья арматуры проволокой соединяются в сетку или при помощи сварки в монолит. Чаще других используются прутья диаметром 10 мм, а также насечки, увеличивающие сцепление с цементом. Диаметр используемых для арматуры прутьев полностью зависит от веса здания: чем оно тяжелее, чем больше диаметр. Для больших строений подойдут прутья 16 мм.
  5. Изоляционные материалы. Изоляцию от внешних воздействий требуется применять для любых типов оснований. От этого напрямую зависит прочность, долговечность и необходимость проведения ремонтных работ фундамента. Чтобы знать, как создать теплоизоляцию, необходимо иметь представления о требованиях к ней. К основным характеристикам теплоизоляции относятся: устойчивость к влажности, способность выдерживать высокое давление, низкая теплопередача, возможность монтажа своими силами, защита для гидроизоляции, доступная цена. Несмотря на широкую представленность теплоизоляционных материалов всем требования соответствуют только два из них: экструдированный пенополистерол(ЭППС) и керамзитовый гравий. ЭППС изготавливается из той же массы, что и пенопласт. Благодаря иному способу обработки, получается материал однородный по структуре, который не крошится и не сдавливается. Гравий изготавливается из обожженой глины, имеет форму овала, не повреждает гидроизоляцию.

Изоляционный материал засыпается в предварительно подготовленную траншею, затем тщательно утрамбовывается. При этом изолируется основание строения не только по бокам, но и его части снизу и сверху, поскольку отделить от проникновения воды и теплопотери требуется весь фундамент целиком.

Изоляционные материалы могут быть представлены в виде рулонов, обмазочных и напыляемых субстанций. Использование изоляционных материалов предотвращает появлению плесени и грибка.

Прочитанный материал дает представление о том, как привязаться к фундаменту своими руками. Для этого не нужно быть опытным строителем, обладающим специальными навыками. Достаточно изучить особенности соединения оснований, выбрать метод связки в зависимости от веса будущей пристройки, закупить необходимые материалы и инструменты.
