Как сделать септик из бетонных колец своими руками правильно

Планируя смонтировать автономно работающую систему канализации, можно пойти двумя путями – купить очистную установку промышленного производства или собрать ее своими руками. Первый вариант, безусловно, проще, тем более что можно заказать не просто доставку готовой модели, но и монтаж. Зато постройка септика своими силами обойдется дешевле. Рассмотрим, как сделать септик из бетонных колец.

Если речь заходит о самодельных септиках, то обычно имеется в виду установка, собранная из железобетонных изделий – колодезных колец, выпускаемых заводами ЖБИ. Это один из наиболее простых и надежных вариантов самодельного канализационного отстойника. Но чтобы септик получился безопасным для окружающей среды, нужно знать, как правильно рассчитать объем камер и произвести монтаж.

Содержание

1. Расчеты септика из бетонных колец
2. Составление схемы
3. Выбор колец
4. Монтаж
5. Земляные работы
6. Основной монтаж

Расчеты септика из бетонных колец

Прежде всего, нужно рассчитать объем септика, чтобы определить размеры и вместимость будущих камер. Эта характеристика установки зависит от того, какой объем воды расходуется в доме. То есть, чем больше поживающих и лучше здание будет оснащено предметами сантехники, тем больший объем должен будет иметь септик.

Среднесуточный расход воды на одного человека составляет по санитарным нормам 200 литров, но эта цифра может быть при необходимости откорректирована.

Совет! Например, на даче, где установлен только туалет и душ, расход воды на одного человека вряд ли превысит 100 литров. А вот если есть желание поставить джакузи, имеющую объем 300-350 литров, или другой элемент с высоким водопотреблением, то потребление будет явно больше среднесуточных норм.

Рассмотрим, как подсчитать, в каком количестве потребуются бетонные кольца для септика:

• сначала нужно определить внутренний объем одного элемента. Если это кольцо, имеющее стандартные размеры, то есть, диаметром 1 метр, то в него вмещается 0,785 м³ жидкости;

Совет! Если будут использованы кольца, имеющие иные размеры, то вместимость подсчитывается по формуле объема цилиндра, известной из курса школьной геометрии.

• при расчетах следует помнить, что верхняя часть отстойника не должна быть заполнено полностью, максимально допустимое заполнение на треть высоты. То есть, объем верхнего кольца составит около 0,26 кубометра (если размеры кольца стандартны).

Для примера посчитаем количество колец, которые потребуются для сооружения септика для дома, где будет жить 4 человека. По стандартным нормам среднесуточный расход воды составит 800 литров. Нужно, чтобы приемная камера могла вместить трехсуточный объем стоков, то есть, ее объем должен составить 2,4 кубометра.

Принимая во внимание то, что верхнее кольцо будет заполняться не полностью, количество колец составит (2,4 – 0,26)/ 0,785 = 2,7. Округляем в большую сторону и узнаем, что для того чтобы построить септик, нам потребуется три кольца, помимо верхнего.

Составление схемы

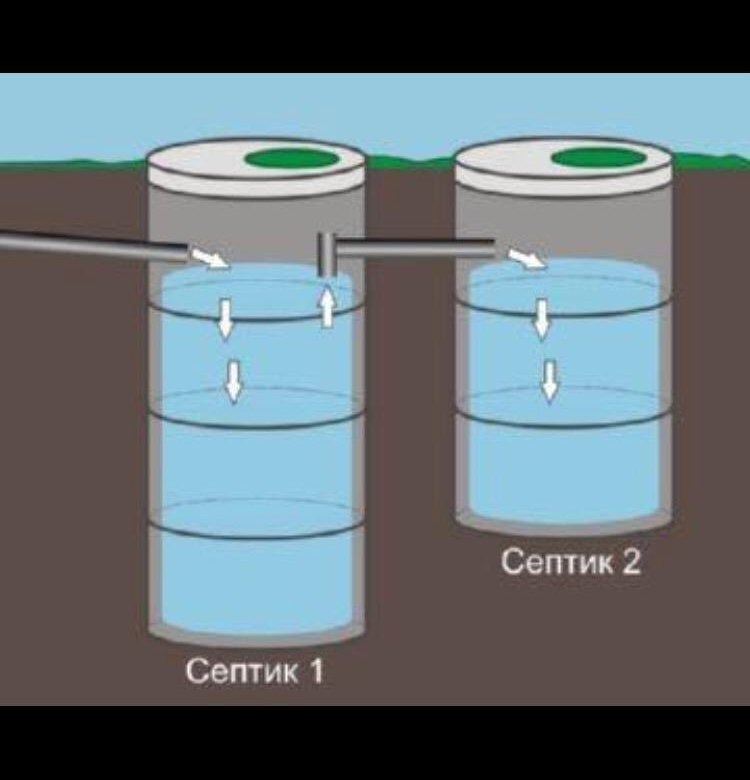

Септик может быть двух или трехкамерным. Первая из них будет выполнять функции приемника-отстойника (она должна иметь герметичное дно), последняя – фильтрующего колодца (в этой камере дно отсутствует, но под камерой расположен фильтрующий слой из щебня и песка). При большом расходе воды и для обеспечения лучшего качества очистки необходимо включение дополнительной камеры – вторичного отстойника.

Выбор колец

После того, как будет составлена схема будущей очистной установки, можно приступать к закупке материалов. Основным элементом являются кольца из железобетона необходимого размеры (размеры определяются в процессе расчетов).

Кроме того, потребуются трубы для организации переливов, а также тройники. Тройники надевают на трубу, введенную внутрь камеры. Обязательно нужно приобрести трубы и необходимые фитинги для сборки наружного трубопровода канализации, ведущего от дома к септику.

Чтобы облегчить себе задачу для нижней части камер-отстойников лучше купить кольца, имеющие дно. В этом случае не потребуется тратить время на выполнение герметизации дна септика, так как кольцо, имеющее дно, является герметичным.

Если купить кольца, имеющие дно, не удалось, то при установке нижнего элемента придется проделать ряд предварительных работ, а именно, забетонировать дно котлована в тех местах, где будут размещаться отстойники.

После того, как бетонное основание застынет, на него устанавливается обычное кольцо, а место стыка нужно будет гидроизолировать, то есть, сначала затереть бетонным раствором, а после покрыть с двух сторон гидроизолирующей мастикой.

Таким образом, использование колец, имеющих дно, существенно сокращает временные затраты на строительство. Для устройства фильтрующего колодца стоит приобрести кольцо с перфорацией для облегчения вывода воды.

Монтаж

Закончив расчеты, можно приступать к строительству. Рассмотрим, как сделать септик из бетонных колец, осуществляя основную часть работ своими руками.

Земляные работы

Прежде всего, нужно подготовить котлован. Выполнить эту часть монтажных работ своими руками непросто, поэтому по возможности, стоит воспользоваться услугами землеройной техники.

Яма должна быть больше диаметра кольца, это необходимо, чтобы исключить заклинивание элементов при установке. Кроме того, наличие зазора позволит провести работы по гидроизоляции камер снаружи.

На дне котлована нужно выполнить амортизационную подушку. Сделать это несложно, на дно насыпают песок слоем 20 см и утрамбовывают. Затем в месте расположения отстойников дно котлована бетонируют.

Там, где будет располагаться фильтрующая камера, выполнять бетонирование не нужно. Не потребуется бетонирование и в том случае, если были приобретены кольца, имеющие дно. Как выглядит подготовленный к установке колец котлован можно увидеть на фото.

Основной монтаж

Теперь можно начинать собственно сооружение камер септика своими руками:

• железобетонные элементы имеют большой вес, поэтому установить их без помощи специальной техники невозможно;
• для монтажа камеры нужно установить рассчитанное количество колец одно над другим;
• рекомендуется произвести скрепление между собой колец при помощи металлических скоб, это обеспечит большую прочность камер;
• зазоры между отдельными элементами собранных отстойников необходимо замазать цементом, при приготовлении раствора стоит добавить стакан жидкого стекла на ведро воды;

• к камерам необходимо присоединить трубы – подводные и выводные. Для этого нужно будет проделывать отверстия в железобетонных стенках. Поскольку сделать отверстия в таком материале довольно сложно, можно заказать изготовление элементов с готовыми отверстиями;
• на концах труб, входящих в камеры, устанавливают крестовины, а места введения труб замазывают цементным раствором, приготовленным с добавлением жидкого стекла;
• дополнительно камеры и особенно места стыков можно промазать битумной мастикой с двух сторон;

• для засыпки ямы рекомендуется взять не обычный грунт, а глину, так создается дополнительный слой гидроизоляции. Глину насыпают поэтапно, каждый слой высотой до 30 см тщательно утрамбовывают;
• сверху камеры накрывают готовыми плитами, уже имеющими отверстия для установки люков и вентиляционных труб;
• для постройки фильтрационного колодца для его нижней части используется кольца с отверстиями по боковым стенкам, выше устанавливаются обычные кольца;
• в собранный колодец засыпается чистый щебень, высота слоя – 1 метр, аналогичная подсыпка выполняется вокруг фильтрационного колодца, диаметр засыпаемой области – 0,5 метра от стенок.

Итак, планируя своими руками построить септик-отстойник, чаще всего, используют железобетонные кольца. Очень важно выполнить работу правильно, чтобы отстойник обеспечивал высокий уровень очистки сточных вод и не мог представлять собой угрозу для экологии участка. Поэтому до начала выполнения работ стоит изучить требования санитарных и строительных норм и инструкции по строительству. Помогут в работе фото инструкции, на которых показано пошаговое выполнение работ.

устройство и инструкция по монтажу

При оборудовании местной канализации есть два варианта. Можно установить готовый септик промышленного производства или построить его камеры самостоятельно. Последний вариант, безусловно, более трудоемкий, но зато и более дешевый. Проще всего строить септик из готовых железобетонных изделий – колодезных колец. Рассмотрим, как правильно сделать септик из бетонных колец, чтобы он был надежным и служил долго.

Септик – это простое, но эффективное сооружение, используемое для очищения сточных вод. При постройке очистных сооружений нельзя забывать и об экологии, основные камеры-отстойники должны быть полностью герметичны. Это позволит избежать просачивания неочищенной жидкости в грунт и защитит окружающую среду от загрязнения.

Содержание

1. Как работает септик из бетонных колец?
2. Подготовительный этап
3. Расчет объема камер
4. Составление схемы
5. Выбор места для установки
6. Где приобретать материалы?
7. Монтаж
8. Подготовка котлована
9. Сооружение камер
10. Ремонт и модернизация

Как работает септик из бетонных колец?

Принцип работы септика из бетонных колец достаточно простой. Это очистная установка с переливом.

Устройство работает так:

• в первой камере происходит первичное отстаивание;
• частично осветленная вода по переливной трубе попадает в следующую камеру, где дополнительно отстаивается;
• затем опять же через перелив попадает в фильтрующий колодец.

Учтите, что устройство фильтрующего колодца из железобетонных колец возможно только, если грунтовые воды залегают низко (минимальная глубина – 5 метров). Но если грунтовые воды залегают близко к поверхности (глубина 2-3 метра), то устройство фильтрующего колодца невозможно, нужно выбирать другие варианты:

• грунтовые воды близко, но ниже 2 метров от поверхности – возможно устройство поля фильтрации;
• грунтовые воды залегают на глубине менее 2 метров – возможна установка надземной фильтрующей кассеты;

• грунтовые воды близко от поверхности и устанавливаются в глине – возможна установка дополнительного биологического фильтра.

Совет! Если проводится обустройство септика в глине, то в некоторых случаях выгоднее установить накопительный однокамерный резервуар. Накопительная установка работает по принципу герметичной выгребной ямы, его нужно откачивать по мере наполнения. Чем больше размеры резервуара, тем реже будет требоваться чистка.

Септикам с переливом так же требуется откачка, но гораздо реже. Поскольку на дне отстойников образуется осадок, то установке требуется периодическая чистка. Проводится чистка примерно раз в год при помощи ассенизаторской техники.

Подготовительный этап

Перед тем как сделать септик из железобетонных (жб) колец, необходимо провести подготовительную работу. Нужно будет провести расчет объема камер, далее должна быть составлена схема септика из бетонных колец. Затем подобрать удачное место для строительства, а также приобрести необходимые материалы.

Расчет объема камер

Септик из бетонных колец должен иметь достаточный объем. Это устройство работает эффективно, если сточные воды находятся в камерах достаточно долго. Чтобы произвести правильный расчет объема камер, нужно знать, сколько воды расходуют жильцы частного дома за сутки. Согласно нормам, в камере установки должен поместиться объем стоков, который образуется в доме за три дня.

Но как произвести расчет и узнать, сколько воды расходуется обитателями дома? Чтобы сделать расчет объема камер, стоит учесть, что каждый жилец в день примерно расходует около 200-250 литров воды. Таким образом, расчет суточного расхода проходит по формуле: расход воды умножаем на количество жильцов частного дома.

Совет! Выполняя расчет, нужно учитывать и количество сантехнических устройств в доме. К примеру, если планируется построить сауну с бассейном, то нужно увеличить объем камер с учетом этого обстоятельства.

Составление схемы

После того, как будет произведен расчет объема камер, можно начать составлять схему септика для частого дома. Прежде всего, нужно решить, сколько камер будет иметь установка, это зависит от количества перерабатываемых стоков:

• Если в доме расходуется не более кубометра воды, то рекомендуется строить самодельный однокамерный септик;
• В том случае, если расход воды составляет от 1 до 10 кубометров, то нужно сооружать двухкамерный септик из бетонных колец;
• При расходе воды более 10 кубометров, нужно планировать изготовление установки, состоящей из трех камер, отстойников и фильтрационного колодца.

Выбор места для установки

Чтобы септики, собранные из железобетонных колец работали эффективно и не причиняли неудобства хозяевам дома и их соседям, необходимо грамотно выбрать место строительства:

• нельзя располагать его близко к дому, расстояние должно быть не менее пяти метров, а других построек (например, гаража) —  метра;
• Необходимо располагать установку как можно дальше от источника поступления питьевой воды. Минимальное расстояние – 50 метров;

Где приобретать материалы?

Перед тем как начинать строительство септиков из колец, нужно приобрести материалы для изготовления камер. Колодезные кольца имеют стандартные размеры и, соответственно, стандартный объем.

Высота колец составляет, как правило, 1 метр, а вот их диаметр может быть разным. Выбирать размеры колец нужно с учетом того, какие размеры, согласно расчетам, должны иметь камеры.

Монтаж

Рассмотрим, как проходит монтаж септика из жб колодезных колец с переливом. Время на строительство сильно сократиться, если у хозяина есть возможность воспользоваться строительной техникой – землеройной (с ее помощью проводится копка котлована) и подъемной (для установки колец на место).

Подготовка котлована

Первым делом, необходимо подготовить котлован для установки колец. Котлован дожжен иметь размеры, превышающие размеры камер, а его глубина определяется количеством используемых жб колец.

Для того чтобы камеры были герметичными, необходимо забетонировать дно, дополнительная герметизация не требуется, если монтаж ведется с использованием колец, имеющих дно.

Сооружение камер

Чтобы построить септик из жби своими руками, необходимо установить кольца одно над другим, не допуская перекосов и сдвигов. Делать это необходимо с использованием подъемной техники. Стыки между кольцами замазываются бетонным раствором, это сделает камеры более прочными, кроме того, это дополнительная герметизация стыков.

Обязательно требуется гидроизоляция септика из бетонных колец. Проводится гидроизоляция снаружи и изнутри, места стыков покрывают битумной мастикой. Продолжая монтаж, нужно будет сделать отверстия, через которые к камерам септика будут подводиться трубы. Места соединения труб с камерой обязательно герметизируют. То есть, сначала замазывают раствором, а затем – герметизирующей мастикой.

Сверху колодцы накрываются специальными крышками. Септику обязательно требуется вентиляция. Правильно организованная вентиляция – это гарантия того, что септик из колец будет работать без запаха. Вентиляция необходима для отведения метана. Это взрывоопасный газ, поэтому вентиляция – это способ обеспечения безопасности людей.

Если вентиляция септика будет организована неверно, то повышается вероятность проникновения неприятно пахнущих газов в дом. Вентиляция состоит из двух частей – вентиляционного фанового стояка, выведенного на крышу, и вентиляционных стояков, установленных на крышках резервуаров.

Такая вентиляция обеспечивает нормальный воздухообмен. Обратную засыпку котлована рекомендуется выполнять с использованием глины. Это обеспечит дополнительную герметизацию септика.

Ремонт и модернизация

Септик из железобетонных колец – это прочные конструкции, поэтому ремонт им не требуется. Но только при условии, что монтаж септика с переливом был проведен без ошибок. Если же монтаж проведен непрофессионально, то ремонт может потребоваться очень быстро. Причем провести ремонт своими силами вряд ли получится. Чаще всего, легче построить новый септик, чем провести ремонт сломавшейся установки.

Гораздо чаще, чем ремонт, проводится модернизация септика из бетонных колец. Эта переделка состоит в том, что во второй отсек устанавливается аэратор. Аэратор – это пластиковая труба с многочисленными отверстиями. В установку через аэратор подается воздух, для осуществления этого процесса аэратор соединяется шлангом с компрессором.

Устанавливается аэратор с целью повысить качество очистки. Установка, в которой установлен аэратор, обеспечивает высокое качество очистки. Поэтому имеет смысл проводить модернизацию и устанавливать аэратор в том случае, если нет возможности организовать доочистку воды.

Совет! Следует учесть, что септик, в котором установлен аэратор – это энергозависимая и более сложная конструкция, поэтому ремонт этой установке будет требоваться чаще.

Итак, при желании соорудить недорогую, но эффективно работающую очистную установку для местной канализации частного дома, которой не требуется частый ремонт, стоит выбрать септик из бетонных колец – отзывы об использовании этой установки позволяют рассчитывать на долгую и эффективную службу, а строительство (при условии использования спецтехники) не потребует много времени и сил.

Как сделать септик из колец своими руками: пошаговая инструкция

Строительство загородного дома лучше всего начать с обустройства канализации. Согласитесь, спроектировать и организовать правильный отвод сточных вод на участке – задача не из легких. Придется хорошенько подумать над решением этой проблемы. Ведь неправильное обустройство канализации грозит сделать жизнь в доме невыносимой.

Мы расскажем, как самостоятельно создать функциональный септик на участке. Так, среди доступных материалов, используемых при строительстве локальных очистных сооружений, на сегодняшний день наибольшей популярностью пользуются бетонные кольца.

Речь пойдет о том, как построить септики из колец своими руками, и что учесть в процессе монтажа. Кроме того, в статье вы найдете видео с советами опытных специалистов, подробную инструкцию по установке септика, а также множество полезных рекомендаций по устройству канализации в загородном доме.

Содержание статьи:

• Септик из колец: за и против
• Варианты конструкции
• Место строительства
• Общие правила монтажа
• Технология установки септика
  • Этап №1 – замеры и проектирование
  • Этап №2 – подготовка необходимых материалов
  • Этап №3 – рытье котлована и устройство дна Этап
  • 2 №4 — установка колец и герметизация стыков
  • Этап №5 — установка переливных труб
• Создание фильтрационной скважины
• Как сэкономить на строительстве?
• Выводы и полезное видео по теме

Септик из колец: плюсы и минусы

Бетонные кольца, являющиеся основой для изготовления стен конструкции, имеют высокие эксплуатационные параметры.

Благодаря техническим преимуществам построенные из них резервуары отличаются прочностью и отличной устойчивостью к агрессивным средам.

Септики из бетонных колец, созданные для сбора, а также последующей биологической очистки сточных вод, идеально подходят для хорошо дренированных, а также не склонных к морозу пучинистых грунтов

Среди основных преимуществ стоит выделить:

• Доступная цена. Благодаря невысокой стоимости септика из колец, владельцы могут себе позволить возвести такое сооружение даже при ограниченных материальных возможностях.
• Прочность и долговечность. По прочностным характеристикам бетон превосходит кирпич и не уступает натуральному камню. Он способен выдерживать сильное давление, ему не страшны большие залповые выбросы. А срок службы конструкции может достигать более полувека.
• Герметичность резервуаров. Добавление правильно устроенной гидроизоляции делает конструкцию бетонного кольца устойчивой к грунтовым водам снаружи и полностью герметизированной изнутри.

Для того, чтобы построить канализацию из колец, вам придется потратить гораздо меньше денег, чем на покупку того же бака из полипропилена.

Колодцы из бетонных колец прочны и вместительны, так что процедуру очистки можно проводить лишь раз в несколько лет

Септик из бетонных колец не лишен недостатков.

К ним относятся:

• Тяжелая конструкция. Поэтому для монтажа такой многокамерной конструкции потребуется использование специальной техники или средств малой механизации.
• Вероятность попадания сточных вод в нижележащие слои почвы. Возникает при эксплуатации конструкции из-за появления трещин в бетоне, а также разрушения герметизации швов, что приводит к потере ее защитных функций.

Прежде чем решиться на обустройство локальной канализации с помощью колец, проанализируйте плюсы и минусы материала. И не забудьте оценить свои возможности относительно привлечения строительной техники.

Варианты конструкции

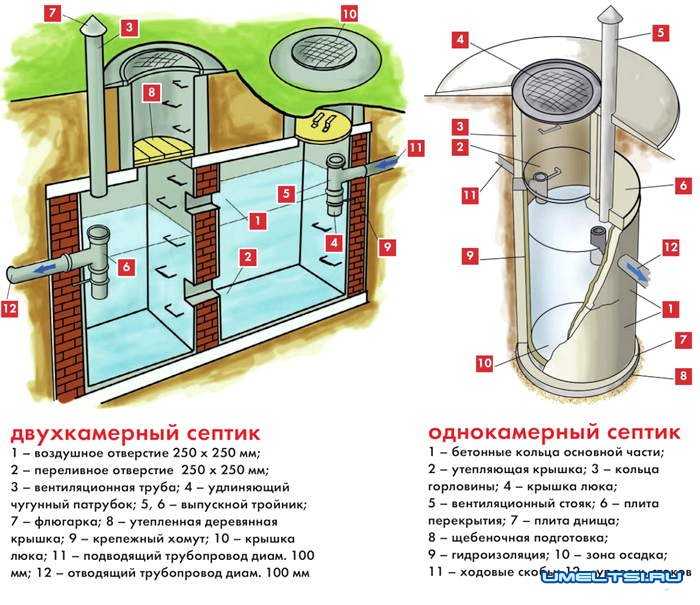

Конструкция септика из бетонных колец не представляет сложности. Это может быть двух- или трехкамерная конструкция. Однокамерные приводы, работающие по принципу , применяются гораздо реже.

Количество накопительно-фильтрационных резервуаров в такой очистной установке в зависимости от объема переработки жидкости может быть два или три

Вне зависимости от типа сооружения, при его обслуживании необходимо будет привлекать канализационное оборудование. Он будет удалять твердые отходы, скапливающиеся на дне и стенках накопительных резервуаров.

Однокамерные септики выбирают при проектировании канализационной системы небольших дачных участков с сезонной площадью при условии, что объем сточных вод небольшой. К веским причинам для установки однокамерного хранилища также можно отнести высокий уровень грунтовых вод и преобладание в геологическом разрезе участка глинистых пород.

Двух- и трехкамерные конструкции устанавливаются при прокладке автономной канализации для коттеджей, предназначенных для круглогодичного проживания с большими объемами сточных вод.

Наиболее оптимальным вариантом для локальной очистной установки является установка септика, включающего два резервуара

При дополнении фильтрующим колодцем или фильтрующим полем, первый отсек представляет собой герметичную емкость с ограниченной подачей кислорода.

Оснащается чугунным или бетонным люком, а также входом и выходом для стоков. Второй отсек для создания условий доступа кислорода оборудован вентиляционной трубой.

При строительстве очистителя, включающего два или три резервуара, стоки будут подвергаться многоступенчатой ​​очистке путем отстаивания и фильтрации:

• В первом накопителе — осуществляется процесс первичной очистки, в котором крупные взвеси осаждаются и разлагаются в условиях недостатка кислорода, а органика перерабатывается анаэробными бактериями.
• Во второй камере — продолжается процесс очистки и фильтрации, но с участием кислорода и аэробных бактерий. Разложившиеся органические остатки в виде шлама оседают на дно, а осветленная жидкость поступает в дренажный колодец, который также является абсорбирующим или фильтрующим в колодце.

После очистки вода поступает в , откуда через отверстия в стенах и проходя фильтр через песчано-гравийный слой уходит в грунт.

Схема септика из колец включает две рабочие камеры, соединенные между собой толстой переливной трубой, а третья колонна выполняет роль дренажного колодца

Если участок расположен на грунтах с хорошими фильтрационными свойствами, хорошо впитывают и пропускают воду , а уровень грунтовых вод невысокий, стоит рассмотреть вариант обустройства септика, в котором осветленная жидкость отводится в поглотительный колодец.

На участках с уровнем грунтовых вод всего 2,5 м процесс очистки грунта чаще всего невозможен, так как между нижней точкой дренажного колодца и грунтовыми водами должно быть не менее метра. В этом случае осушенные септики лучше слить до .

Для размещения таких систем требуются большие площади. Но в данных условиях иногда работает только такая система.

Фотогалерея

Фото

Отходы в бетонных септиках очищаются отстаиванием, осветляются и обеззараживаются анаэробами. Степень очистки обычно не превышает 60 — 65%, поэтому дополняют системами доочистки почвы

Чаще всего в третьей или второй камере септика производят доочистку грунта. Сооружается в виде колодца без дна, вместо которого засыпается фильтр из песка и гравия толщиной 1 м

При обнаружении на участке высокого залегания грунтовых вод сооружается поле фильтрации. Между условным дном всех видов систем доочистки и водоподготовки должно быть не менее 1 м

При желании уменьшить площадь фильтрующего поля лучше вместо него устроить фильтрующие траншеи. Дренажи в траншеях укладываются в два яруса: верхняя труба пропускает стоки в почвенный фильтр, нижняя труба собирает их после доочистки и отводит в желоб

Принцип работы септиков из колец

Строительство поглощающих колодцев

Фильтрационное поле с зеркалом высокой воды

Дренажные желоба для очистки воды

Место строительства

При проектировании септика санитарная зона размещается в таким образом, чтобы органические отходы не могли попасть в питьевую воду и плодородную почву. Для этого при выборе места следует руководствоваться санитарно-строительными нормами и правилами.

Правильное размещение системы очистки на участке регламентируется:

• СНиП 2.04.03.85. № В нем прописаны правила устройства сооружений наружной канализации.
• СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования к созданию экологически опасных зон.

По нормам, во избежание намокания фундамента при аварийных протечках, септик должен располагаться ниже, чем расположен дом.

Несоблюдение данных требований может привести к риску проникновения неочищенных стоков в водоносные горизонты (+)

При выборе места стоит учитывать наличие водоемов с проточной водой, выдерживая от них расстояние 5 м . Расстояние от деревьев должно быть 3 м, от кустарников — до одного метра.

Также нужно знать, где проложена подземная газовая труба. Расстояние до него должно быть не менее 5 м.

Поскольку строительство очистных камер из колец предполагает устройство котлована и использование специальной техники, при выборе места стоит предусмотреть свободное пространство для его входа и маневрирования

Но учтите, что непосредственно над местом заглубления очистных сооружений машины ставить не следует. Своим весом они могут разрушить всю конструкцию.

Общие правила монтажа

Для создания прочной и долговечной очистной конструкции стоит соблюдать ряд основных правил:

1. Расстояние между колодцами септика должно быть не менее полуметра. Зазор, заполненный битумом, будет выполнять роль буфера при сдвигах грунта.
2. Наличие щебеночной или гравийно-песчаной подушки . Такая прослойка обеспечит неподвижность конструкции даже в том случае, если грунт под резервуарами «остынет». Кроме того, он необходим для отвода воды в случае протечек колодцев.
3. Не пренебрегайте гидроизоляцией . Для герметизации стыков между соседними кольцами рекомендуется использовать несколько обработок как внутренней поверхности, так и наружных стенок резервуаров.

Чем качественнее будут проведены подготовительные работы и тщательно соблюдены все условия установки, тем реже придется вызывать мастеров для ремонта и очистки приемной емкости.

Фотогалерея

Фото

1 этап: Разрабатываем котлован для установки подземных канализационных сооружений

2 этап: Перед погружением колец в котлован обрабатываем их битумной мастикой для защиты от агрессивного воздействия влияние водонасыщенных грунтов.

Шаг 3: Устанавливаем кольца в приямок с помощью грузоподъемного оборудования. Горизонтальность каждого звена проверяем уровнем, затем наносим раствор на торец кольца и устанавливаем следующие

Шаг 4: Строительство всех камер септика осуществляется по общему алгоритму. Разница лишь в том, что при строительстве закрытых резервуаров сначала устанавливается бетонное дно, а крайняя камера устраивается без него

Шаг 5: Для ввода канализационных труб в септик прокладываются траншеи по предварительному плану. составленный план. Трубы в них должны пролегать с уклоном в сторону движения равным 2%

Шаг 6: Наружная канализация должна быть оборудована не менее чем одним люком, что требуется для контроля за работой и очистки системы. При его длине более 25 м устанавливают еще одну смотровую площадку, воздействуют также на повороты и высотные перепады трубопровода

Шаг 7: Все септики и смотровые колодцы должны быть закрыты люками подходящих размеров

Шаг 8: Заранее продумываются варианты обустройства участка с септиком. Участок желательно защитить от животных и детей, но обеспечить доступ к канализации

Разработка котлована перед установкой

Кольца гидроизоляционные перед погружением

Монтаж шахты колодца из колец

Строительство двухкамерного септика

Устройство траншей под трубы канализации

Строительство люка

Люк канализационный

Устройство площадки с септиком

Технология монтажа септика

Нет ничего сложного в том, чтобы сделать надежный и долговечный септик из колец. При проектировании нескольких отсеков используется линейный принцип построения, при котором все бетонные колонны колец строятся по одной линии.

Приемный отсек и следующие за ним баки размещены в непосредственной близости друг от друга, а фильтрующая колонна расположена на небольшом расстоянии от них.

Шаг №1 — измерение и проектирование

Одним из обязательных условий эффективной очистки сточных вод является создание условий, чтобы они находились внутри стенок септика не менее трех суток. Поэтому размеры камер определяются исходя из общего трехсуточного объема стоков.

По нормативам суточный объем потребления воды на одно домохозяйство при условии использования бытовых приборов составляет около 200 литров.

Так для семьи из двух-трех человек минимальный объем очистного сооружения должен быть около двух кубов. Для семьи из 5-6 домочадцев потребуется более вместительная конструкция на 3-4 кубометра.

В расчетах учитывается только объем отсеков септика; так как фильтрующий колодец не входит в их число, он не учитывается (+)

Но при определении объема конструкции стоит сделать небольшой запас. Ведь в случае прихода гостей есть риск «переполнить» норму. А устранение последствий – достаточно сложная и в то же время дорогостоящая процедура.

Приведенная ниже таблица поможет вам определить, какого размера кольца вам понадобятся и в каком количестве.

Маркировка и размеры изготавливаемых железобетонных колец с указанием наружного/внутреннего диаметра, массы и объема

При выборе колец учитывать, что фактический объем колонны должен быть явно выше расчетного. Это связано с тем, что стоки по мере заполнения поднимаются только до уровня переливных отверстий и никогда не достигают верхней кромки. Поэтому расчетный объем жидкости должен располагаться до уровня этих труб.

Шаг №2 — подготовка необходимых материалов

На желательно покупать изделия с замками. Наличие замков не только упрощает процесс монтажа, но и предотвращает их смещение под воздействием морозного пучения. Приобретая изделия, необходимо обратить внимание на ровность посадочных мест и внимательно осмотреть целостность замков.

Кроме самих колец из материалов и строительных инструментов, вам также понадобятся:

• трубы канализационные;
• мелкий гравий;
• песок речной;
• пенополиуретан;
• раствор цементный;
• составы гидроизоляционные;
• материалы теплоизоляционные рулонные;
• строительный уровень;
• лестницы;
• перфоратор;
• широкая кисть;
• Емкость для смешивания раствора.

Для создания переливов между колодцами потребуются асбестоцементные или полипропиленовые трубы с маркировкой «».

Полипропиленовые трубы славятся своей прочностью и эластичностью; их рабочая температура около 65°С

Диаметр асбестоцементных или полимерных труб, применяемых для перелива, должен быть 110-120 мм.

Этап №3 — рытье котлована и устройство дна

Земляные работы лучше проводить после первых заморозков или в самые жаркие месяцы. В этот период наблюдается самый низкий уровень грунтовых вод.

Котлован можно вырыть вручную, наняв для этого бригаду «землекопов», либо воспользовавшись услугами экскаватора. Если брать затраты на земляные работы, то затраты на землеройную бригаду будут сопоставимы с суммой, которая пойдет на вызов спецтехники.

Размеры готовой ямы должны превышать размеры установленных колец на 50-80 см. Это упростит процесс монтажа и позволит сделать наружную гидроизоляцию стыков конструкции.

При расчете глубины котлована суммируют три значения: высота монолитной или фильтрующей подушки (20-30 см) + высота колец (указана в таблице) + высота плиты ( 15 см).

Большой объем грунта, извлеченного из котлована, лучше сразу вывозить с площадки той же машиной, которой доставлялись кольца.

Котлован для установки очистного сооружения должен получиться двухъярусным: второй его резервуар следует закопать на 50 см ниже первого. Как вариант, выкопайте яму для каждого резервуара.

Для подведения канализационных труб роют траншеи, укладывая их ниже глубины промерзания грунта. Ширина и глубина траншей выбирается исходя из размеров колец, используемых для строительства резервуаров. Чаще всего их делают шириной 50 см при глубине 1,2-1,5 м.

Дно вырытой траншеи должно распределяться по 2-3 см на погонный метр. Лучше заранее рассчитать разницу между крайними точками, умножив расстояние между ними на уклон, заявленный стандартами.

Соблюдение этого условия обеспечит самотёк жидкости. Выровненное и утрамбованное дно траншей засыпают песком, образуя слой толщиной 10 см.

Дно ямы снова тщательно утрамбовывается. Для бетонирования используют стандартный цементный раствор, приготовленный в пропорции 3:1.

Если предполагается установка нижнего кольца с дном, бетонную стяжку делать нельзя. В этом случае можно ограничиться щебневой отсыпкой, сформировав слой толщиной 20 см.

Создаваемая после трамбовки засыпка должна иметь гладкую горизонтальную поверхность, лишенную перепадов

Необходимо добиться эффекта, при котором подушка максимально провисает. заливка заливки водой.

Этап №4 — установка колец и герметизация стыков

Строительство септика начинается с монтажа его закрытой части — нижнего кольца, снабженного дном. Выставляется ровно так, чтобы стены располагались строго вертикально. Соблюдение этого условия обеспечит прочность и устойчивость конструкции.

При использовании в качестве основания кольца без дна дно котлована необходимо предварительно забетонировать. Для этого заливают бетонную стяжку толщиной 30 см. Размеры создаваемой бетонной стяжки должны быть на 20 см больше диаметра погружного кольца.

Вариант заливки основания под трехкамерный септик, емкости которого выстроены не по прямой линии, а в виде треугольника

Застывание бетона может занять до двух недель. Как только он наберет необходимую прочность, установите первое кольцо. Поставить кольца без посторонней помощи практически невозможно. Эта работа выполняется с двумя или тремя помощниками.

Для предохранения конструкции от протечек и снижения вреда грунтовых вод для бетона стыки между основанием и нижней гранью кольца тщательно промазываются водостойким цементным раствором.

В качестве гидроизоляционных материалов отлично подойдут:

• Мастика битумная;
• пропитка глубокого проникновения.

В качестве пропитки для обработки бетонных колец хорошо использовать составы на цементной основе типа Пенетрон или Аквацемент.

При заделке швов жидкое стекло часто добавляют в состав цементных смесей, что повышает устойчивость швов к избыточной влажности

Для внутренней обработки нельзя использовать ядовитые составы. Во время работы они могут уничтожать бактерии, отвечающие за разложение биовключений.

На первое кольцо все последующие устанавливаются по очереди. Для создания более прочной фиксации с внешней стороны конструкции устанавливаются металлические скобы. Места «входа» кронштейнов забетонированы и покрыты слоем утеплителя.

Опустите кольца в резервуар с помощью крана. Стыки, образующиеся между элементами, также тщательно герметизируются. Пустоты между наружными стенками емкости и котлована заполняют смесью грунта, извлеченного при рытье котлована, и песка.

«Карманы» засыпать равномерно, чередуя уплотнение почвенной композиции с заливкой водой.

Такой слой будет выполнять двойную функцию: отводить дождевые и грунтовые воды, а также служить амортизатором

Верхнюю часть конструкции, находящуюся выше уровня промерзания грунта, следует утеплить. В сильные морозы вероятно образование ледяной пробки внутри водоема. А это значительно снижает скорость и эффективность уборки.

В качестве теплоизолятора удобно использовать:

• пенополистирольные прокладки;
• Готовая продукция «скорлупа».

В верхней части колонн монтируются горловины с отверстиями для канализационных люков. Их оснащают бетонными или чугунными крышками.

Второй отсек очистителя оборудован вентиляционной трубкой. Она должна возвышаться над землей на 70-80 см.

Галерея изображений

Фото

Бетонное отделочное кольцо

Способ сужения горловины септика

Герметизация стыковых соединений колодца

Монтаж вентиляционных труб

Этап №5 — установка переливных труб

Расположение переливных труб определяется уровнем размещения трубы, ведущей от дома. Поскольку устройство переливного септика рассчитано на обеспечение движения жидкости самотеком, высшую точку канализационной трубы следует располагать ниже уровня промерзания грунта.

Перелив на противоположной стороне резервуара должен быть примерно на 15-20 см ниже точки подачи.

Перелив между второй емкостью и фильтрующей колонной можно выполнять на одном уровне или выдерживать такие же 5 см.

Для вывода канализационной трубы в стенке кольца с помощью перфоратора проделайте отверстие соответствующего размера. Закрепить трубу в бетоне проще всего монтажной пеной. Он будет удерживать влагу и действовать как демпферная прокладка.

Вход трубы в стенку резервуара тщательно герметизирован. Входные трубы, идущие от дома, а также переливные трубы между камерами оснащаются тройниками.

Основное назначение тройника — направление стоков вниз с целью улучшения их обработки и предотвращения размыва земной коры

Тройники на концах отводящего и входного трубопровода обеспечат беспрепятственный доступ для прочистки засоров.

Для повышения стойкости труб к самым сильным морозам целесообразно нанести на них слой утеплителя, а сверху закрыть защитным кожухом.

Создание фильтрующего колодца

Фильтрующий колодец можно устанавливать только на такое грунтовое основание, которое хорошо пропускает и впитывает воду. Если под его условным дном залегают пески, гравийные или гравийно-галечные отложения, то сброс очищенных стоков в нижележащие слои почвы будет происходить беспрепятственно.

Поглощающий колодец на 1 м заполнен грунтовым фильтром так, чтобы доли засыпки уменьшались с высотой. Сначала дно засыпается песком – толщина слоя песка должна быть 30-40 см, затем формируется слой мелкого щебня – 30-40 см.

Верхний ярус грунтового фильтра обычно состоит из более крупного щебня или гравия и засыпается слоем 20-30 см.

Для устройства стенок колодца с донной и боковой фильтрацией применяют кольца с перфорацией, диаметр отверстий которых около 30-50 мм

Если планируется отведение сточных вод не только через дно, но и через стенки, нижнее кольцо дренажного колодца должно быть перфорировано. Устанавливают его по той же технологии, что и кольца со сплошными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают гравием.

Если предполагается устройство поля фильтрации, используются перфорированные трубы. Их укладывают на гравийно-песчаную «подушку», обеспечивающую просачивание очищенных стоков в нижележащие слои грунта, а сверху укрывают геотекстилем и засыпают землей.

Как сэкономить на строительстве?

Если нет возможности использовать спецтехнику при монтаже и финансы не позволяют привлечь бригаду рабочих, попробуйте использовать такие методы.

Вместо традиционной копки котлована с последующим погружением в них колец применяют технологию, при которой грунт удаляют постепенно по мере углубления кольца. Он построен на том, что кольцо под действием своего веса падает вниз. Задача мастера — вскопать грунт внутри кольца и под его стенкой.

Технология «закапывания» уложенных на грунт колец используется только при установке изделий, лишенных дна

Бетонное дно в этом случае придется заливать позже. И располагаться он будет исключительно внутри кольца.

Существенным недостатком описанного способа является невозможность выполнения тепло- и гидроизоляции наружных стен строения. Кроме того, из-за того, что дно расположено внутри кольца, снижается надежность конструкции.

Стремясь удешевить саму конструкцию, мастера предлагают конструкцию в виде треугольника.

Накопительные емкости выступают основой равнобедренного треугольника, а общей горловиной для них является его вершина

Выбирая этот вариант компоновки, вы сэкономите место для размещения колец и сможете значительно сократить объем земельных работ.

Но при установке учитывайте особенность, что ревизионный вход в данной конструкции будет один на три кольца. И поэтому все переливы должны быть размещены вне зоны его доступности.

Выводы и полезное видео по теме

Вариант обустройства двухкамерного септика:

Как углубить кольца без отвода:

В целом монтаж септика из колец это не особо сложно. Нужно только строго придерживаться технологии и соблюдать правила безопасности. За счет этого риск обрушения стен и их смещения будет сведен к нулю, а конструкция простоит не один десяток лет.

Есть опыт обустройства септика из колец? Пожалуйста, поделитесь информацией с нашими читателями или предложите свой способ организации автономной канализации. Вы можете оставлять комментарии в форме ниже.

Канализация в частном доме своими руками, выбор места этой садовой постройки.

Есть три основные задачи, которые необходимо решить при строительстве частного дома. Во-первых, качественная вода участка, для удовлетворения гигиенических нужд и полива садовых участков. Во-вторых, электричество для дома и сада, функциональное освещение. Наконец, третья заключается в оборудовании территории канализационной ямы, о которой мы сейчас и поговорим.

Зачем нужна канализация в частном доме?

Фото канализации в частном доме

Если вы живете в квартире, вопрос, зачем нужна канализация в частном доме, у вас вряд ли возникнет, т.к. во всех квартирах есть подача воды к центральному коллектору, обслуживающему коммунальные услуги.

В частном доме такая роскошь редко присутствует, поэтому для обеспечения комфорта необходимо сделать канализацию своими руками. Первым делом необходимо определиться с видом будущей канализации: общедомовая или раздельная. Первый – это общая выгребная яма, куда будут поступать не только бытовые стоки, но и дождевые или талые воды. Раздельная канализация более рациональна, так как состоит из отдельных стоков, благодаря чему становится проще поддерживать рабочее состояние канализации и значительно снижаются затраты на очистку сточных вод.

Перед тем, как начать строить канализацию в частном доме своими руками, необходимо составить необходимый проект, чтобы определить круг задач, которые будет выполнять канализация. Возможны две ситуации, связанные с оформлением трубопровода к канализации, а именно:

1. В доме есть раковина и душ, туалет на улице. В этом случае нет необходимости выполнять работы по прокладке сложных трубопроводов с созданием очистных сооружений. Вам достаточно вывести канализацию из дома на улицу и установить простую систему очистки сточных вод (ассенизационный колодец).
2. В доме есть не только раковина и душ, но и туалет. В этом случае нужно построить надежную систему очистки сточных вод, что бы исключить загрязнение воды всей территории. Для этого используют септики, о которых мы поговорим позже.

Разберем эти ситуации, чтобы понять, как осуществить монтаж канализации в частном доме.

Монтаж канализации в частном доме

Для сборки канализации своими руками приобрести:

• Крышка ж/б колец с отверстием под люк
• Кольцо бетонное (не менее 2)
• Люк
• Щебень
• Цементная смесь, которая послужит герметиком
• Трубы разного диаметра (рекомендуется выбирать диаметр 50 и 110 мм)

Для начала нам нужно выкопать яму, в которую поместится бетонное кольцо. Далее с помощью крана и опускаемых на днище колец, ставя их друг на друга. На дно нужно насыпать слой гравия для улучшения дренажных свойств. После этого ставим бетонную крышку и устанавливаем в нее Люк. Все швы и стыки замазывают цементной смесью. Не забудьте сделать наверху железобетонное кольцевое отверстие для трубы диаметром 110 мм (она же основная), к ней примыкает канализация от дома (диаметр 50 мм). Для монтажа собственной канализации в доменных печах потребуется не так много времени, а служить она будет десятилетиями.

Канализация в частном доме из сборных железобетонных колец

Проблемой канализации может быть белорусская глинистая почва и высокий уровень грунтовых вод, из-за чего очистные сооружения будут быстро заполняться.

Видео монтаж канализации в частном доме

Монтаж канализации с отстойниками

Монтаж канализации с септиками

Данный способ применяется, если дом оборудован туалетом . Этот сток оборудован специальным устройством – септиком. Септик представляет собой трехкамерную емкость, в которую попадают сточные воды из дома и, проходя через все 3 камеры, вода отделяется от твердого остатка, после чего отдается на фильтрацию или абсорбирующую прокладку.

Для внутренних водосточных систем используются как пластиковые, так и чугунные трубы диаметром 110 и 50 мм. Трубу большего диаметра подключают к унитазу, а меньшего к раковине, ванне, умывальнику.

Требования к прокладке труб следующие:

• Глубина залегания труб в грунте должна быть не менее 1 метра (во избежание промерзания)
• Избегайте поворота трубы, т.к. в таких местах происходит застой нечистот
• Глубина захода труб в выгребную яму зависит от расстояния от дома до очистных сооружений.

Монтаж канализации в частном доме с применением септика необходимо выполнить, придерживаясь нескольких полезных советов:

1. Объем септика необходимо рассчитать по специальной формуле: количество воды, использованной семьей в течение дня, необходимо умножить на 3.
2. Расстояние от дома до септика должно быть от 5 до 20 метров.

Монтаж канализации в частном доме с септиком

Стоит отметить, на сегодняшний день существует широкий ассортимент различных септиков, отличие которых заключается в следующем:

• Суточная производительность установки
• Максимально допустимый сброс залпа
• Материал изготовления септика
• Максимально допустимая кратковременная нагрузка

В случае, если без поворота трубы нельзя обойтись ни протяженностью наружной канализации более 25 метров, то необходимо соорудить смотровой колодец.
