Кладка печей своими руками из кирпича: фото, схемы

Качественная отопительно-варочная печь — идеальный очаг для обогрева и приготовления пищи. Кирпичная кладка печей своими руками не вызовет сложностей у опытного дачника. Мы расскажем как правильно подготовить фундамент и раствор, выбрать строительные материалы и трубы, а также пошагово разберем схемы порядовки и строительные чертежи.

Содержание:

Печь начинается с фундамента
Приготовление раствора для печной кладки
Технология кладки кирпича
Выбираем трубы для дымохода
Отделка кирпичной печи

Кирпичная кладка своими руками для отопления дома и дачи

Построить печь для дома из кирпича своими руками вполне под силу даже начинающему каменщику. В связи с обилием и доступностью информации достаточно только выбрать подходящую конструкцию с порядовкой и подробным описанием всех этапов работы, запастись терпением и делать кладку аккуратно и внимательно. Рассмотрим подробно, как построить печь своими руками из кирпича.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола. Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника.

Подготовка фундамента под кирпичную печь

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот «пирог» для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Приготовление раствора для печной кладки

В отличие от обычной стенки, печка из кирпича своими руками строится не на цементном, а на глиняно-песчаном растворе. Составы растворов для шамотного и керамического кирпича сильно отличаются.

Раствор для шамотного кирпича готовится на основе белого каолина или шамотного мергеля. Минералы характеризуются высокой огнеупорностью и выдерживают температуру выше 1500 градусов. Сухую кладочную смесь для приготовления огнеупорного кладочного раствора обычно приобретают в торговых сетях.

Раствор для керамического кирпича готовится на основе обычной глины, которую можно найти в своей местности. Глина для печей также продается во многих строительных супермаркетах.

Готовим раствор для печи из кирпича своими руками

На 100 шт. кирпича потребуется около 40 кг глины. Пропорции глины и песка определяются путем пробных замесов. Делается это следующим образом:

• Глину на сутки замачивают в холодной воде.
• Замес разделяют на 5 частей и в каждую добавляют соответственно четверть, половину, три четверти или равную весовую часть песка.
• Все получившиеся пробы вымешивают снова до полной однородности и дают постоять 3-4 часа, чтобы сошли излишки влаги.

Проводим испытание проб:

• раскатываем их в колбаски толщиной 1-1,5 см и оборачиваем вокруг любого круглого предмета диаметром 5 см.
• В случае, когда на пробе образовались трещины более 2 мм — раствор не годен.
• При глубине трещинок до 2 мм — раствор пригоден для тех частей печи, где температура нагрева не превышает 300 градусов.
• Если поверхность пробы не потрескалась или покрылась мелкой сеткой — такой раствор вполне пригоден, чтобы сделать печь своими руками.

Поскольку стоимость песка гораздо ниже стоимость хорошей печной глины, суть проб сводится к определению максимально возможной доли наполнителя в растворе.

Не бойтесь попросить совета

Опытные печники гораздо точнее определяют нужную консистенцию раствора, просто разминая его в руках. Поэтому, при наличии возможности, рекомендуем обратиться к ним за советом.

Кирпичная печь для дома своими руками видео

Технология кладки кирпича

Предоставленная ниже схема печи отличается своей простотой и очень высокой доступностью повторения при высоком проценте успешного результата. Печь из кирпича своими руками имеет маленькие размеры и подойдет в качестве источника тепла для одной комнаты или небольшого садового домика. Площадь, отводимая под печь — всего 0,4 кв. м. На постройку идет очень малое количество кирпича, поэтому и вес она имеет очень небольшой.

Схема печи из кирпича для дачи

Кладка печи начинается с первого ряда. Для обеспечения идеально горизонтальной плоскости под кирпич можно насыпать тонкий слой речного мытого или горного песка. Песок сгладит разницу в толщине кирпичей, и заодно будет выполнять функцию дополнительного теплоизолятора.

Кладка печей своими руками

Основы выбора строительного материала

Толщина раствора между кирпичами должна быть 2-3 мм. Более толстый шов быстро выкрашивается. Для кладки нужно выбирать самые ровные кирпичи с одинаковыми размерами — так как неровности нельзя компенсировать раствором!

На втором ряду устанавливаем дверку поддувала. Для компенсации тепловых расширений ее оборачивают по периметру асбестовым шнуром. Крепление дверки осуществляется стальной проволокой, закрепленной в кладке. Чтобы проволока не мешала — в кирпиче болгаркой под нее вырезают канавки.

Третий ряд выкладывается уже из шамотного кирпича. Колосники на него ставятся уже после схватывания глины.

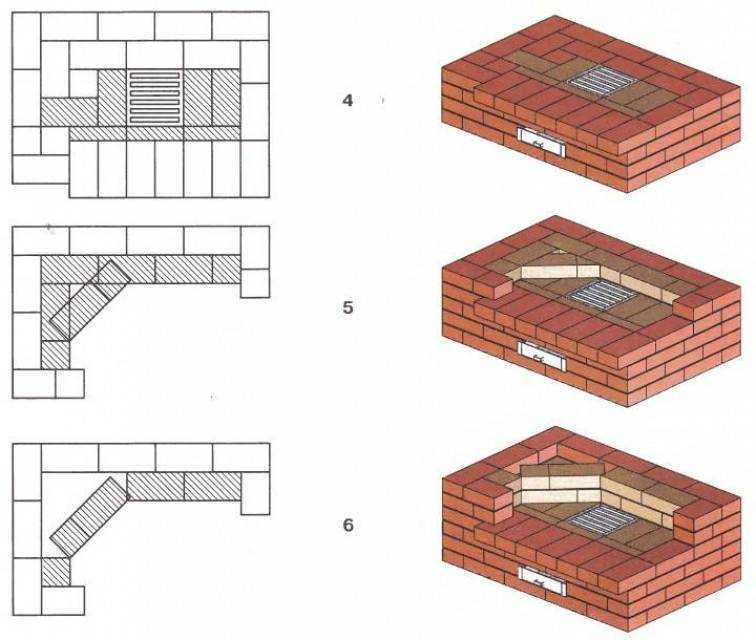

Кладка печей четвертого ряда укладывается на ребро. Если колосники не вписываются в свободное пространство — кирпич нужно подрезать по месту, обеспечив зазоры по 3 мм со всех сторон.

При кладке печи из кирпича важно знать!

Задний «вышибной» кирпич ставится без раствора. Он нужен для прочистки каналов.

На пятом ряду, аналогично поддувалочной, устанавливается топочная дверка. Пятый ряд выкладываются плашмя, и эти выступающие кирпичи играют роль наружного теплообменника.

Седьмой — девятый ряды выкладываются снова плашмя. Поверх девятого ряда укладывается чугунная варочная поверхность. Для прокладки между металлом и кирпичом также используют асбестовый или стекловолоконный шнур.

Стекловолоконный термостойкий шнур для уплотнения

Применение шнура для уплотнения кладки

Без уплотнительного шнура дым будет попадать в помещение, а глиняный раствор быстро выкрошится от тепловых расширений чугунной плиты.

Последние три ряда формируют место для установки легкого дымохода. На предпоследнем ряду устанавливается металлическая задвижка. Ее тоже следует отделить от камня асбестовым шнуром.

После полной просушки кладки вытаскивается «вышибной» кирпич и из канала удаляется строительный мусор. Чтобы песок из-под печки не высыпался — по ее периметру прибивают плинтус.

Печи из кирпича для дачи видео

Выбираем трубы для дымохода

Дымоходом для данной печки послужит любая металлическая или асбестоцементная труба с каналом около 200 кв. см, что соответствует 11,5 см диаметра для круглого сечения. Высота верхнего обреза трубы над уровнем колосника топочной камеры — не менее 4 м. Высота части, выступающей над кровлей — не менее полуметра. Если печь дымит при первых запусках — трубу можно нарастить на 25-50 см.

Печи своими руками: чертежи размещения дымохода

Отделка кирпичной печи

Готовая кладка печи своими руками белится снаружи простой меловой побелкой или тонкой штукатуркой. В качестве связующего можно добавить в воду жирного молока. А предотвратить выступание желтизны поможет обычная синька.

Если вы решаете, как сложить печь более высокого уровня — выбирайте один из доступных вариантов ее облагораживания:

• обкладывание декоративным фасадным кирпичом или печными изразцами;
• наружный металлический экран;
• декоративная расшивка или окраска швов теплостойкой краской.

Отделка печи из кирпича своими руками

Обкладывание кирпичом и изразцами следует предусмотреть заранее, поскольку в процессе строительства наружные элементы перевязываются с кладкой. Эта работа требует большого опыта и ее лучше доверить профессиональным печникам. Металлический экран лучше установить не вплотную, а на некотором расстоянии от тела печи. Тогда он будет играть роль воздушного конвектора, что существенно повысит скорость обогрева помещения.

Итог

Зная, как построить печь в доме своими руками, вы сможете обеспечить доступным отоплением любое небольшое помещение. Накопленный опыт при первом строительстве станет основой для дальнейшего совершенствования этого востребованного мастерства.

схемы кладки, чертежи, фото, видео

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печей своими руками.

Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

• Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
• Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
• Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.

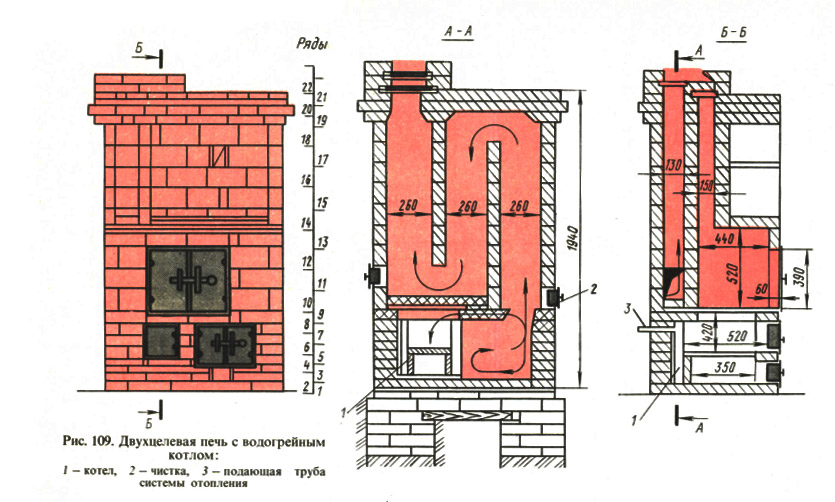

• Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

На первой схемеслева  показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.

Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.

Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

• красный керамический марки 150;
• огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

• Камни следует приобретать одного типоразмера.
• Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
• Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
• В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.

Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

• Каждый камень ставят, опирая его на 2 других.
• Первый и последний ряды выполняют тычковыми.
• Чтобы избежать расслоения, вертикальные швы заполняют раствором.
• Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.
• Не допускается совпадения тычковых и ложковых рядов.
• Подрубленные стороны камней ставят внутрь, а не наружу стены.

ФНР-100

ФНР-100

Маркетинг и использование

Совместная служба поддержки

Университет Пердью

Уэст-Лафайет, IN 47907

Древесина, если она доступна, является дешевым источником для дома.
топливо. К сожалению, пожары в доме могут возникать из-за неправильной установки печей.
установлены или небрежно эксплуатируются и обслуживаются.

В этой публикации используется Национальная ассоциация противопожарной безопасности (NFPA).
стандартов, описывает правильную установку излучающих
дровяные обогреватели в жилых домах. Эти стандарты
лежит в основе многих строительных норм. Рекомендации будут различаться для
печи, циркуляционные печи, варочные печи и плиты. В любом случае,
вам следует проконсультироваться с местными властями для получения подробной информации и руководствоваться здравым смыслом
при монтаже, эксплуатации и техническом обслуживании печи. Некоторые штаты
рекомендуем вам проконсультироваться с начальником пожарной охраны и вашим страховым агентом
а также местный отдел разрешения на строительство перед установкой
печь.

Большинство пожаров возникает, когда горючие вещества находятся слишком близко к горячему
печи, выходом горячих газов или пламени через трещину в
дымоход, путем передачи тепла от дымохода или печи к
горючих материалов, искр или углей, вылетающих из печи.
Должна быть обеспечена защита горючих стен, потолка и пола.
материалов возле печи и дымохода, а также там, где
дымоход проходит сквозь или вблизи горючих стен, потолков и
другие материалы.

Защита стен

Печи и дымоходы должны располагаться на расстоянии от стен и других
горючие материалы для предотвращения воспламенения. Они не должны быть
устанавливаются в нишах, шкафах или подобных местах. В таблице 1 показаны
минимальные расстояния от горючих стен и перекрытий. Деревянная рамка
стены, покрытые гипсокартоном, считаются горючими.

Если защита стен не используется, можно использовать обычную излучающую печь или
нагреватель должен располагаться на расстоянии не менее 36 дюймов от стены. Этот
расстояние может быть значительно уменьшено, если использовать асбестовый картон и/или 28
листовой металл используется для защиты стен. 1-дюймовый или более широкий воздух
зазор между стеной и асбестовым щитом или металлической панелью должен
предоставляться. Однодюймовые прокладки должны быть из негорючего материала.
материал. Кроме того, необходим воздушный зазор размером 1 1/3 дюйма или шире.
дно из асбестового картона или металлической панели. Циркуляционный воздух
охлаждает панель и стену за ней (рис. 1). Не менее 36
Между верхней частью печи и
незащищенный потолок. Кирпич или камень практически не защищают
для горючей стены, так как они являются хорошими проводниками
нагревать. Поэтому сами по себе они не годятся в качестве настенных
защитники. Однако при использовании они также должны быть удалены от
стена с зазором внизу для обеспечения циркуляции воздуха.

Существует простой тест, который покажет, достаточно ли вы предоставили
клиренс. Положите руку на ближайшую поверхность. Если вы можете сохранить
удобно держать руку во время работы печи,
Место проходит проверку. Если нет, вам нужна дополнительная защита.

Таблица 1. Минимальные расстояния от горючих стен и потолков.*

                    Тип печи

Тип защиты Радиантная циркуляционная дымовая труба
--------------------------------------------------
36 дюймов 12 дюймов 18 дюймов
асбестовый фанерный картон 1/4 дюйма,
на расстоянии 1 дюйм 18 дюймов 6 дюймов 12 дюймов
листовой металл 28 калибра,
с интервалом 1 дюйм 12 дюймов 4 дюйма 9"
Листовой металл 28 калибра на
1/8".  асбестовый картон,
с интервалом 1 дюйм 12 дюймов 4 дюйма 9 дюймов
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89M, 1976 г.


Рисунок 1. Циркуляция воздуха за любой стеной
защита необходима для охлаждения.

Защита пола

Все полы, на которых устанавливаются печи, кроме бетонных, должны быть
защищены от жара костра и выпадающих горячих углей
при добавлении топлива (рис. 2). NFPA рекомендует покрывать
пол под печью из листового металла калибра № 24 или более толстого. Металл
Также можно использовать асбестовую основу и асбестовый картон. Если
шифера, кирпича и т. д., они должны быть залиты раствором без
пробелы. Металлическая или асбестовая плита должна быть установлена ​​между
кирпич (шифер или камень) и пол.

Если ножки печи обеспечивают зазор менее 6 дюймов, от 2 до 4
дюймов пустотелой кладки, уложенной для обеспечения циркуляции воздуха с
лист из листового металла 24 калибра между полом и кладкой
рекомендуемые. Ноги от восьми до десяти дюймов обеспечат больше воздушного пространства, и
на пол будет передаваться меньше тепла. 2-дюймовый слой песка или
зола, уложенная на дно печи, также поможет предотвратить
перегрев пола.

Материалы, используемые для защиты пола, должны простираться на 12 дюймов.
за борта печи без отверстий и 18 дюймов за пределы
сторона с дверью или другими потенциальными отверстиями.

Рисунок 2. Зазоры печи и дымохода от стен и пола.

Прочие горючие материалы

Прочие горючие материалы, такие как дрова, бумага, занавески и др.
пластик должен находиться на расстоянии не менее 36 дюймов от плиты.

Дымовые трубы

Дровяные печи, как и камины, должны иметь вентиляцию наружу.
здания. Дымоход используется для соединения печи с кирпичной кладкой.
дымоход или сборный металлический дымоход. Дымоход иногда
называется разъемом. Одностенный калибр 24 или толще
рекомендуется дымоход из коррозионностойкой стали. Если дымоход
диаметр более 10 дюймов, необходимо использовать более толстый калибровочный металл.
диаметр дымохода должен соответствовать диаметру топки
выход. В некоторых ситуациях сборные или изолированные металлические
дымоход может быть подключен непосредственно к печи. В таблице 2 показаны общие
Требуемая мощность дымохода для печей разных размеров.

Таблица 2. Требуемая мощность дымохода в зависимости от размера печи. *
Площадь в квадратных дюймах дымохода

               19 28 38 50 78 113
   Общий дымоход Комбинированная потребляемая мощность печей в
  высота в футах тысяч БТЕ/час
------------------------------------------------
       6 45 71 102 142 245 НР
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  *От Национальной ассоциации пожарной безопасности № HS-8, 1974.


Зазоры от стен. Дымоходы, как и печи, излучают тепло. Если
они устанавливаются близко к горючим материалам, пожар может
результат. NFPA рекомендует, чтобы дымоход был не менее 18 дюймов.
от ближайшего горючего материала. Допускаются более тесные зазоры
в некоторых случаях (таблица 1).

Проходы через стены и потолки. NFPA не разрешает
дымоход, чтобы пройти через любой пол или потолок или через любой огонь
стена или противопожарная перегородка. Однако, если дымоход должен проходить через
раздел, отличный от пожарного раздела, один из следующих
необходимо соблюдать условия:

Горючие материалы в пределах 18 дюймов от неизолированного
дымоход надо снимать. Для трубы диаметром 6 дюймов требуется
6 дюймов плюс 2 x 18 дюймов или отверстие диаметром 42 дюйма в горючем
стена. Это отверстие может быть закрыто или покрыто негорючим материалом.
изоляционные материалы (рис. 3).

18-дюймовый зазор можно уменьшить с помощью металлического наперстка или
обожженный шамотный наперсток и окружающий его не менее 8 дюймов
из огнезащитного материала (рис. 3).

Рис. 3. Один из способов пропуска неизолированной дымовой трубы через
горючая стена. Клиренс 18 дюймов можно уменьшить до 8 дюймов путем
расширяя наперсток (см. пунктирную линию) и окружая его
не менее 8 дюймов огнезащитного материала.

Если используется металлический наперсток вентилируемого типа,
наперсток должен быть как минимум на 12 дюймов больше в диаметре
чем дымоход (рис. 4).

Зазор в дымоход. Если дымоход соединен с кирпичной кладкой
дымоход, он должен проходить через ближнюю стенку дымохода к
внутренней поверхности дымохода, но не за его пределами. Наперсток должен
зацементировать высокотемпературным цементом в кладку стены
дымоход и дымоход вставляются в наперсток без цемента
для легкого снятия для очистки и замены. Если используется наперсток,
дымоход должен быть достаточно туго затянут, чтобы внезапная затяжка в
топка печки не сместит трубу.

Длина. Дымоход должен быть прямым и коротким,
возможный. Длинные неизолированные дымовые трубы могут увеличить нагрев
эффективность, но они обескуражены, потому что выхлопные газы
охлажденный и креозот может развиваться быстрее. Креозотовые скопления
создать серьезную опасность возгорания. Дополнительная информация о креозоте
депозиты следуют в разделе «Дымоходные пожары».

Иногда дымоходы можно использовать в горизонтальном положении, чтобы
подключить печь к дымоходу. В этом случае код NFPA указывает
чтобы горизонтальный ход был ограничен. Если неизолированная дымовая труба
используется, она не должна быть длиннее 75 процентов высоты
дымоход выше точки входа в дымоход. Если изолированный
используется дымоход, — длина горизонтального участка не должна превышать 100
процент высоты дымохода над точкой его входа в
камин. Предполагается, что дымоход имеет естественную тягу.
горизонтальная часть любой дымоходной трубы должна иметь повышенный шаг или
подъем не менее y4 дюймов на погонный фут. Точка подключения к
дымоход должен быть на большей высоте, чем конец, ближайший к
печь. Каждое соединение дымохода должно быть закреплено не менее чем тремя
шурупы для листового металла или аналогичные. Стыки должны плотно прилегать
и перекрываются примерно на 2 дюйма с гофрированным (мужским) концом, указывающим
вниз в следующий кусок. Такое расположение предотвратит попадание креозота
утечки. При подключении печи к дымоходу желательно иметь
только один 9Колено 0 градусов. Однако при необходимости можно использовать два.

В дымоходе часто устанавливают заслонку для контроля тяги.
возле печки. Обратитесь к производителю или дилеру печи.
рекомендация для деталей. Автоматические регуляторы тяги активируются
термостат может быть установлен в соответствии с указаниями производителя
и местные коды.

Дымоходы

Дымоходы могут быть каменными или сборными металлическими. Каменная кладка
Дымоходы обычно устанавливаются при строительстве дома. В
однако в некоторых случаях они могут быть добавлены позже. Сборный металл
дымоходы могут быть добавлены в любое время и обычно используются при кладке
дымоход отсутствует.

Рисунок 4. Вентилируемый металлический наперсток может
используется для пропуска дымохода через горючую перегородку.

Каменные дымоходы. Если планируется использовать существующий кирпичный дымоход,
проверьте его на утечки. Он также должен иметь облицовку дымохода. Если дымоход
старый и ветхий или не имеет облицовки дымохода,
в старый дымоход можно вставить сборные металлические дымоходы.

При использовании существующей дымовой трубы площадь поперечного сечения
дымоход должен быть не менее чем на 25 процентов больше, чем у
дымоход. Это обеспечит достаточную тягу для выхлопных газов.
от печки. Дымоход не может быть подключен к дымоходу камина
если отверстие камина не закрыто. Также допустимо, если
дымоход плотно закрывается между отверстием камина и
вход дымохода в дымоход. Каминные проемы и дымоходы должны быть
герметизирован таким образом, чтобы будущая чистка дымохода была. не затруднено.

Кладочные дымоходы также должны быть построены с надлежащей окладкой.
и седла для предотвращения протечек крыши.

Сборные дымоходы. Там, где нет кирпичных дымоходов,
можно использовать сборные дымоходы. Эти дымоходы короче
секции различной длины, которые соединяются вместе. Они могут быть двойными
конструкция стены с изоляцией, упакованной между каждой стеной или из
конструкция с тройными стенками, разработанная таким образом, чтобы воздух циркулировал
вниз по одной полости стены и вверх по другой. Внутренняя обшивка этих
дымоходы обычно из коррозионностойкой нержавеющей стали. Быть использованным
для дровяных печей эти дымоходы должны быть внесены в список UL ALL FUEL.
дымоходы. Необходимые зазоры от горючих материалов
отмечены на каждой секции сборного дымохода, внесенного в список UL. Для
изолированный дымоход с двойными стенками, минимальный зазор обычно
два дюйма. Сборные дымоходы эффективны и просты в
установить. Накопление креозота в дымоходе изолированного типа сведено к минимуму.
из-за быстрого прогрева внутренних стен. Тем не менее, тройка
настенного типа, в котором циркулирует воздух, может привести к быстрому охлаждению
дымовые газы и, таким образом, увеличивают образование креозота.

Рисунок 5а. Минимальная высота дымохода 3 фута требуется там, где
дымоход проникает в линию крыши менее чем на 10 футов (измеряется
горизонтально) от вершины.

Чтобы дождевая вода не попала в дом, сборные дымоходы
обычно продаются с штормовыми воротниками и накладками, а также кепками
и искрозащитные экраны.

Высота дымохода. Для скатной крыши высота дымохода должна быть
минимум 3 фута от места, где он проникает через крышу, или не менее 2
футов над самой высокой поверхностью крыши в пределах 10 футов по горизонтали
(Рисунок 5). На плоских крышах дымоходы должны быть на высоте не менее 3 футов.
крыша. Эти меры предосторожности должны предотвратить сквозняки, а также крышу.
возгорания от искр.

Мульти-дымоходы. NFPA рекомендует, чтобы комнатные обогреватели, кухонные плиты,
и т. п. не должны быть подключены к общему дымоходу. Дымовые газы и искры
может пройти из одного дымового отверстия в другое и взорваться, или
ядовитые пары могли проникнуть в дом. Несколько соединений могут
также привести к неудовлетворительной тяге, а в случае пожара в дымоходе,
его нельзя задушить.

Рисунок 5б. Если между ними более 10 футов
пик и где дымоход проходит через линию крыши,
затем необходимо добавить как минимум 2 дополнительных фута дымохода
выше 10-футового горизонтального измерения.

Дымоходы

Пожары в дымоходах возникают, когда отложения креозота в дымоходе
воспламеняется — обычно от особенно горячего огня. Креозот образуется при
несгоревшие газы (дым) охлаждаются и конденсируются внутри дымохода
или дымоход. При первом образовании креозот представляет собой черную жидкость, которая может
просачиваться через трещины в каменных дымоходах или соединениях в
дымоходы. Позже он может засохнуть и образовать корку в дымоходе или
камин. Со временем эти отложения накапливаются, а затем, наконец, сгорают.
что приводит к интенсивному горячему огню, который может воспламенить находящиеся поблизости горючие материалы.
и крыша дома.

Отложения креозота не могут быть устранены. Тем не менее, это помогает
используйте хорошо выдержанные твердые породы дерева в качестве топлива и лучше разведите небольшой горячий огонь
чем большой тлеющий. Разжигая или подкладывая дрова в огонь,
включите огонь на 10-20 минут. Это быстро нагреет дрова.
и отогнать часть влаги.

Необходим частый осмотр дымохода. Проверить на креозот
отложений после каждого сжигания дров или хотя бы один раз в
год. Отложения креозота в некоторых ситуациях накапливаются быстрее, чем
другие. Например, новые «герметичные» печи очень эффективны.
и склонны быстрее образовывать отложения креозота. Рано или поздно а
потребуется тщательная чистка дымохода.

Рисунок 6. Отложения креозота и сажи отделяются от дымохода с помощью проволоки.

щетка. Эти отложения накопились менее чем за два месяца.

Для очистки сборных дымоходов многие продавцы печей продают круглую проволоку.
щетки, которые можно прикрепить к металлическим трубам небольшого диаметра или
веревки. Затем трубу или веревку с прикрепленной щеткой перемещают вверх и
в дымоход, пока все отложения креозота не будут удалены.
отложения должны падать на дно дымохода и должны быть
удалены (рис. 6). Мешки из мешковины, хотя и не столь эффективны,
с соломой и грузами, такими как камни, можно тянуть вверх и вниз по
дымоход для удаления креозотовых отложений.

В случае пожара в дымоходе ограничьте подачу воздуха в
огонь. Разрядить огнетушитель в печь и вызвать огонь
отделение. Многоцелевой сухой химический огнетушитель (класс ABC).
является предпочтительным. Этот тип подходит и для других домашних пожаров.

Резюме

Дровяные печи могут быть экономичным источником домашнего тепла. Однако, если
они не установлены должным образом, не обслуживаются и не эксплуатируются, серьезные
могут возникнуть пожары и даже смерть. В этом бюллетене излагаются
процедуры установки в соответствии с рекомендациями Национального пожарного
Ассоциация профилактики. Эти рекомендации написаны для применения к
все ситуации и, следовательно, носят общий характер. При установке
вашей печи, проконсультируйтесь с местными властями для получения подробной информации и следуйте
рекомендации производителя. Всегда работайте с печью в
разумным образом и периодически осматривайте его на наличие повреждений. Обычно
очистить дымоход от креозотовых отложений. Держите огнетушитель
присутствовать всегда и остерегаться самоуспокоенности.

Рекомендуемая литература

Дымоходы, камины и вентиляция. 1977. Национальная пожарная безопасность.
Association, 470 Atlantic Ave., Boston, MA 02210, 50 стр. (3 доллара США)
Разрешение на использование теплопроизводящих устройств, 1976 г. Национальная противопожарная служба.
Association, 470 Atlantic Ave., Boston, MA 02210, 14 стр. (3 доллара США)
Безопасное использование дровяных и угольных печей, 1974 г. Национальная противопожарная служба.
Association, 470 Atlantic Ave., Boston, MA 02210, 12 стр. (2 доллара США)
Энциклопедия дровяника, 1977. Vermont Crossroads Press, Box
333, Уэйтсфилд, VT 05673, 162 стр. (7,95 долл. США)
Камины и дымоходы. Министерство сельского хозяйства США,
Служба сельскохозяйственных исследований, Бюллетень фермеров № 1889, перепечатано
Сентябрь 1977 года.

Связанные публикации


Следующая публикация доступна в почтовом отделении,
Здание сельскохозяйственной администрации, Университет Пердью, Запад
Лафайет, IN 47907 или у агента по развитию округа.

FNR-79 Древесина для отопления дома

---




РР 3/86

Информация, представленная здесь, предоставляется с пониманием
что никакая дискриминация не предназначена и не одобрена Индианой
Подразумевается совместная служба расширения.

Кооперативная пропагандистская работа в сельском хозяйстве и домашнем хозяйстве, штат
Индиана, Университет Пердью и Министерство сельского хозяйства США
Сотрудничество. Х.А. Уодсворт, директор West Lafayette, IN. Выдается в
во исполнение актов от 8 мая и 30 июня 19 г.14. Это политика
Кооперативной службы распространения знаний Университета Пердью, что все
лица должны иметь равные возможности и доступ к нашим программам и
удобства.

Кирпичная печь своими руками на базе чугунной печи | Своими руками

Содержание ✓

• ✓ Сами усы
• ✓ Удлинитель в пристройке

Сами усы

Мы с женой строили дачу еще в 80-х. Как тогда обстояли дела со стройматериалами, объяснять не надо. Поэтому конструкция у дома каркасная: брусья, обитые снаружи вагонкой, а изнутри — тем, что послал Бог.

Коттедж строили поэтапно. Сначала был построен небольшой (3 × 4 м) главный корпус, затем веранда, а с противоположной стороны устроен так называемый розарий, т. е. застекленная пристройка без пола.

В качестве утеплителя, который прерывался внутри стен, использовались самые обычные и доступные на тот момент материалы: обрезки синтепона, поролона и даже старые колготки.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

Нагрев осуществлялся с помощью классической буржуйки. Печь была надежная, чугунная, двустенная (с гранитной крошкой), со специальным сварным нержавеющим колпаком.

---

См. также: Пример сооружения русской печи — чертежи и заказы

---

По помещению прошла труба диаметром 100 мм {фото 1), затем вверх по полу на второй этаж и вышла через крышу наружу. Тяга была неплохая, печь быстро прогревала помещение и даже какое-то время держала тепло за счет толстого металла и засыпки.

Но для холодных осенних дней, особенно если температура на улице опускалась ниже нуля, этого запаса тепла уже не хватало, и приходилось топить печь ночью и утром.

Прошло время. Дети выросли, молодость сменилась мудростью, а нам хотелось стабильного тепла. Даже ночью. Конечно, в первую очередь мы с женой утеплили стены, но пришло время менять печь на более массивную и красивую.

Признаюсь, я хотел иметь в доме камин. Но как объединить все мечты в одну и воплотить их в маленьком домике?

А кроме того, где жить, пока идет строительство новой большой печи? Подумал, что они как рулетка, посчитал на калькуляторе и нашел самое оптимальное решение. В планах было купить чугунную печь и сделать на ее основе кирпичную печь.

Преимущество этого варианта в том, что сделать это можно своими силами, не привлекая сторонних профессиональных печников: их услуги сейчас достаточно дороги.

Ведь, скажем, тот же дымоход в таких конструкциях сделан из металлических труб и поэтому относительно герметичен, а значит, уже есть существенная экономия на материалах и трудозатратах. Что касается самого «тела» печи, то тут можно было обойтись и без кирпичей, но мы ставили задачу отойти от принципа буржуйки, которая плохо сохраняла тепло. Поэтому пришлось повозиться с раствором и кирпичами, но объем этих работ был не слишком велик. И главное здесь – конструктивные особенности.

---

Ссылка по теме: Каминопечь с мангалом своими руками – обустройство и чертежи

---

Пристройка в пристройке

Для того, чтобы во время работы можно было нормально жить в доме, печку решил поставить не в нем, а за стеной — в розарии. В разрезе я решил сделать его треугольным.

Вплотную к стене помещения на грунте залили фундамент необходимой высоты и с размерами под топку (для отливки также была предусмотрена ниша для дров, расположенная с лицевой стороны). Не забыли и о теплоизоляции подвала. Но особенно важно было утеплить будущий кирпичный кожух печи снаружи. На его стенках-ногах я сделал стены обогрева толщиной около 200 мм с применением гироскопа и минеральной ваты.

Немаловажным было создание надежной теплоизоляции в верхней части печи: там общая толщина слоя минеральной ваты составила более 300 мм. Так, в розарной пристройке была отдельная мини-пристройка с размещенной в ней печкой.

Проем в стене, ведущий в сам дом, после значительной части работ вырезал, а для выхода в розарий поставил металлопластиковую дверь. В итоге получилось, что увеличилась даже жилая площадь самого дома.

Но я немного забежал вперед. Теперь расскажу о конструкции печи. Сначала из кирпича была выложена вертикальная шахта (собственно корпус печи) высотой около 1,6 м. Профиль корпуса выполнен в виде прямоугольного равностороннего треугольника с основанием (передняя стенка) 1,5 м (фото 2 и 3).

Толщина стенок-ножек 65 мм (толщина кирпича), а передняя стенка печи 125 мм (ширина кирпича). Затем сделал в корпусе проем, в который установил чугунную печь со стеклянной дверцей (размер стекла 30×40 см) с небольшими зазорами. Эта печная топка имеет отверстие под трубу 150 мм, но я оставил старые дымоходы диаметром 100 мм, используя в качестве переходника чугунный переход от канализационной системы.

А чтобы обеспечить наилучшее аккумулирование тепла и высокую теплоотдачу от печи к кирпичам, я заполнил пространство между ними чугунными слитками весом по 20 кг каждый — бывшие противовесные товары от старых кульманов, которые современность безжалостно заменила на компьютеры.

Между ними оставлены каналы для движения горячего воздуха внутри топки (фото 4). Всего мне понадобилось 250 кирпичей и 56 чугунных чушек. Результат усилий превзошел самые оптимистичные ожидания (фото 5).
