устройство и инструкция по монтажу

При оборудовании местной канализации есть два варианта. Можно установить готовый септик промышленного производства или построить его камеры самостоятельно. Последний вариант, безусловно, более трудоемкий, но зато и более дешевый. Проще всего строить септик из готовых железобетонных изделий – колодезных колец. Рассмотрим, как правильно сделать септик из бетонных колец, чтобы он был надежным и служил долго.

Септик – это простое, но эффективное сооружение, используемое для очищения сточных вод. При постройке очистных сооружений нельзя забывать и об экологии, основные камеры-отстойники должны быть полностью герметичны. Это позволит избежать просачивания неочищенной жидкости в грунт и защитит окружающую среду от загрязнения.

Содержание

1. Как работает септик из бетонных колец?
2. Подготовительный этап
3. Расчет объема камер
4. Составление схемы
5. Выбор места для установки
6. Где приобретать материалы?
7. Монтаж
8. Подготовка котлована
9. Сооружение камер
10. Ремонт и модернизация

Как работает септик из бетонных колец?

Принцип работы септика из бетонных колец достаточно простой. Это очистная установка с переливом.

Устройство работает так:

• в первой камере происходит первичное отстаивание;
• частично осветленная вода по переливной трубе попадает в следующую камеру, где дополнительно отстаивается;
• затем опять же через перелив попадает в фильтрующий колодец.

Учтите, что устройство фильтрующего колодца из железобетонных колец возможно только, если грунтовые воды залегают низко (минимальная глубина – 5 метров). Но если грунтовые воды залегают близко к поверхности (глубина 2-3 метра), то устройство фильтрующего колодца невозможно, нужно выбирать другие варианты:

• грунтовые воды близко, но ниже 2 метров от поверхности – возможно устройство поля фильтрации;
• грунтовые воды залегают на глубине менее 2 метров – возможна установка надземной фильтрующей кассеты;

• грунтовые воды близко от поверхности и устанавливаются в глине – возможна установка дополнительного биологического фильтра.

Совет! Если проводится обустройство септика в глине, то в некоторых случаях выгоднее установить накопительный однокамерный резервуар. Накопительная установка работает по принципу герметичной выгребной ямы, его нужно откачивать по мере наполнения. Чем больше размеры резервуара, тем реже будет требоваться чистка.

Септикам с переливом так же требуется откачка, но гораздо реже. Поскольку на дне отстойников образуется осадок, то установке требуется периодическая чистка. Проводится чистка примерно раз в год при помощи ассенизаторской техники.

Подготовительный этап

Перед тем как сделать септик из железобетонных (жб) колец, необходимо провести подготовительную работу. Нужно будет провести расчет объема камер, далее должна быть составлена схема септика из бетонных колец. Затем подобрать удачное место для строительства, а также приобрести необходимые материалы.

Расчет объема камер

Септик из бетонных колец должен иметь достаточный объем. Это устройство работает эффективно, если сточные воды находятся в камерах достаточно долго. Чтобы произвести правильный расчет объема камер, нужно знать, сколько воды расходуют жильцы частного дома за сутки. Согласно нормам, в камере установки должен поместиться объем стоков, который образуется в доме за три дня.

Но как произвести расчет и узнать, сколько воды расходуется обитателями дома? Чтобы сделать расчет объема камер, стоит учесть, что каждый жилец в день примерно расходует около 200-250 литров воды. Таким образом, расчет суточного расхода проходит по формуле: расход воды умножаем на количество жильцов частного дома.

Совет! Выполняя расчет, нужно учитывать и количество сантехнических устройств в доме. К примеру, если планируется построить сауну с бассейном, то нужно увеличить объем камер с учетом этого обстоятельства.

Составление схемы

После того, как будет произведен расчет объема камер, можно начать составлять схему септика для частого дома. Прежде всего, нужно решить, сколько камер будет иметь установка, это зависит от количества перерабатываемых стоков:

• Если в доме расходуется не более кубометра воды, то рекомендуется строить самодельный однокамерный септик;
• В том случае, если расход воды составляет от 1 до 10 кубометров, то нужно сооружать двухкамерный септик из бетонных колец;
• При расходе воды более 10 кубометров, нужно планировать изготовление установки, состоящей из трех камер, отстойников и фильтрационного колодца.

Выбор места для установки

Чтобы септики, собранные из железобетонных колец работали эффективно и не причиняли неудобства хозяевам дома и их соседям, необходимо грамотно выбрать место строительства:

• нельзя располагать его близко к дому, расстояние должно быть не менее пяти метров, а других построек (например, гаража) —  метра;
• Необходимо располагать установку как можно дальше от источника поступления питьевой воды. Минимальное расстояние – 50 метров;

Где приобретать материалы?

Перед тем как начинать строительство септиков из колец, нужно приобрести материалы для изготовления камер. Колодезные кольца имеют стандартные размеры и, соответственно, стандартный объем.

Высота колец составляет, как правило, 1 метр, а вот их диаметр может быть разным. Выбирать размеры колец нужно с учетом того, какие размеры, согласно расчетам, должны иметь камеры.

Монтаж

Рассмотрим, как проходит монтаж септика из жб колодезных колец с переливом. Время на строительство сильно сократиться, если у хозяина есть возможность воспользоваться строительной техникой – землеройной (с ее помощью проводится копка котлована) и подъемной (для установки колец на место).

Подготовка котлована

Первым делом, необходимо подготовить котлован для установки колец. Котлован дожжен иметь размеры, превышающие размеры камер, а его глубина определяется количеством используемых жб колец.

Для того чтобы камеры были герметичными, необходимо забетонировать дно, дополнительная герметизация не требуется, если монтаж ведется с использованием колец, имеющих дно.

Сооружение камер

Чтобы построить септик из жби своими руками, необходимо установить кольца одно над другим, не допуская перекосов и сдвигов. Делать это необходимо с использованием подъемной техники. Стыки между кольцами замазываются бетонным раствором, это сделает камеры более прочными, кроме того, это дополнительная герметизация стыков.

Обязательно требуется гидроизоляция септика из бетонных колец. Проводится гидроизоляция снаружи и изнутри, места стыков покрывают битумной мастикой. Продолжая монтаж, нужно будет сделать отверстия, через которые к камерам септика будут подводиться трубы. Места соединения труб с камерой обязательно герметизируют. То есть, сначала замазывают раствором, а затем – герметизирующей мастикой.

Сверху колодцы накрываются специальными крышками. Септику обязательно требуется вентиляция. Правильно организованная вентиляция – это гарантия того, что септик из колец будет работать без запаха. Вентиляция необходима для отведения метана. Это взрывоопасный газ, поэтому вентиляция – это способ обеспечения безопасности людей.

Если вентиляция септика будет организована неверно, то повышается вероятность проникновения неприятно пахнущих газов в дом. Вентиляция состоит из двух частей – вентиляционного фанового стояка, выведенного на крышу, и вентиляционных стояков, установленных на крышках резервуаров.

Такая вентиляция обеспечивает нормальный воздухообмен. Обратную засыпку котлована рекомендуется выполнять с использованием глины. Это обеспечит дополнительную герметизацию септика.

Ремонт и модернизация

Септик из железобетонных колец – это прочные конструкции, поэтому ремонт им не требуется. Но только при условии, что монтаж септика с переливом был проведен без ошибок. Если же монтаж проведен непрофессионально, то ремонт может потребоваться очень быстро. Причем провести ремонт своими силами вряд ли получится. Чаще всего, легче построить новый септик, чем провести ремонт сломавшейся установки.

Гораздо чаще, чем ремонт, проводится модернизация септика из бетонных колец. Эта переделка состоит в том, что во второй отсек устанавливается аэратор. Аэратор – это пластиковая труба с многочисленными отверстиями. В установку через аэратор подается воздух, для осуществления этого процесса аэратор соединяется шлангом с компрессором.

Устанавливается аэратор с целью повысить качество очистки. Установка, в которой установлен аэратор, обеспечивает высокое качество очистки. Поэтому имеет смысл проводить модернизацию и устанавливать аэратор в том случае, если нет возможности организовать доочистку воды.

Совет! Следует учесть, что септик, в котором установлен аэратор – это энергозависимая и более сложная конструкция, поэтому ремонт этой установке будет требоваться чаще.

Итак, при желании соорудить недорогую, но эффективно работающую очистную установку для местной канализации частного дома, которой не требуется частый ремонт, стоит выбрать септик из бетонных колец – отзывы об использовании этой установки позволяют рассчитывать на долгую и эффективную службу, а строительство (при условии использования спецтехники) не потребует много времени и сил.

Строительство септика из бетонных колец

Бетон Юг 161

О компании

Применение бетона

Как правильно сделать септик из бетонных колец?

В частном доме, при отсутствии подключения к централизованной системе канализации, во время прокладки водопроводных коммуникаций стоит предусмотреть строительство септика. Один из простых и доступных вариантов для обустройства конструкции – септик из бетонных колец, схема и устройство которого описаны ниже.

Типы очистных систем

В зависимости от количества обслуживаемых колодцев, септики делятся на однокамерные и многокамерные (для двух-трех колодцев). Первый вариант представляет собой простой накопитель, из которого требуется периодически удалять содержимое. Второй вид – очистное сооружение, предполагающее разделение стоков по фракциям.

Как работает септик на два колодца

Принцип работы системы состоит в следующем:

• твердые фракции оседают на дне первой камеры;
• при ее наполнении, жидкость переливается во вторую камеру;
• во второй камере осаждаются тяжелые частицы, а в третью попадают светлые стоки без твердых примесей.

Последняя камера содержит фильтрующие устройства, очищающие жидкость, уходящую в грунт.

Расположение на участке

Для каждого из типов септика существуют свои правила размещения:

• Однокамерная система очистки. Для экономии на длине труб и исключения промерзания, установку располагают рядом с выходом автономной канализации, но на расстоянии не менее пяти метров от фундамента дома.
• Двухкамерное очистительное сооружение. При выборе места расположения учитывают рельеф участка, глубину залегания грунтовых вод, особенности промерзания почвы, расположение водоема или места забора жидкости.

В системах из двух или трех камер участок с концентрацией стоков должен находиться на более чем 30 метрах от места забора питьевой воды. Септик должен располагаться на самой нижней точке. При строительстве стоит предусмотреть оголовок с возвышением, предотвращающим попадание сточных вод внутрь сооружения.

Правила монтажа системы из бетонных колец

С помощью септика производится накопление стоков и предотвращается их попадание в среду. Чем глубже при этом расположены грунтовые воды, тем лучше. Строительство включает пять основных этапов:

1. Подготовка ямы и траншеи для бетонных колец и канализационной трубы.
2. Установка бетонных колец.
3. Гидроизоляция сооружения.
4. Засыпка.
5. Монтаж крышки.

Устройство сооружения

Самым простым считается однокамерный септик, включающий емкость для сбора стоков и не всегда предусматривающий изоляцию дна. Однако, качественная гидроизоляция с бетонированием основания обеспечит надежную защиту от проникновения сточных вод в грунт и подземные воды. Важным этапом при строительстве является также герметизация стыков и установка вентиляции. Прежде чем купить бетонные кольца, следует определиться в их размерах и количестве, рассчитав объем с учетом проживающих в доме людей. При выполнении правил монтажа, обеспечении качественной герметизации и соблюдения указанных условий при строительстве, такой септик прослужит несколько десятков лет, не вызывая сложностей в обслуживании.

• Предыдущая статья
  Как проверить марку бетона?
• Следующая статья
  Преимущества использования миксера для бетона

Звоните +7 (863) 296-39-51 и наши менеджеры ответят на все Ваши вопросы.

Товарный бетон в «ЮгМехТранс»:

• Товарный бетон М-100 — 3600 руб/м²
• Товарный бетон М-150 — 3750 руб/м²
• Товарный бетон М-200 — 3900 руб/м²
• Товарный бетон М-250 — 4100 руб/м²
• Товарный бетон М-300 — 4400 руб/м²
• Товарный бетон М-350 — 4600 руб/м²

устройство, схема, установка + установка

Сплошной септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент очистки в нем ниже, чем на высокотехнологичных биостанциях (98%). Хотя такая система в разы дешевле, а ее устройство проще. Почему бы не использовать его для обустройства канализации на даче, верно?

Хотите построить септик самостоятельно и не знаете с чего начать? Мы поможем досконально разобраться во всех тонкостях этого вопроса. В статье подробно рассматривается устройство бетонного накопительного устройства, подробные схемы его устройства. А также пошаговый процесс установки, начиная с подготовки материалов и заканчивая запуском системы в эксплуатацию.

Статья дополнена наглядными фото и видео, в которых анализируются нюансы функционирования септика и процесс строительства двухкамерной очистной станции.

Содержание статьи:

• Как разместить септик на участке?
• Нюансы расчета необходимой мощности
• Схемы септиков
• Монтаж септика с двумя отстойниками
  • Шаг №1 — выбор расходных материалов и инструментов
  • Этап №2 – рытье котлована под септик
  • Этап №3 – монтаж отстойников
  • Этап №4 – монтаж системы вентиляции
  • Этап №5 – монтаж системы фильтрации
  • Этап №6 — подготовка к запуску
• Выводы и полезное видео по теме

Как разместить септик на участке?

Бетонные кольца — хороший материал для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика составляет половину цены покупки очистных сооружений.

Перед началом работ необходимо определить тип почвы на участке. Выбор системы фильтрации зависит от ее характеристик, так как конструкция септика из бетонных колец предполагает наличие нескольких емкостей. По санитарным нормам вода перед сбросом в грунт должна подвергаться трехсуточному и более отстаиванию.

Тип грунта можно определить, выкопав котлован, опросив соседей, владеющих колодцем или колодцем, запросив информацию у организации, ведущей строительство или бурение рядом с участком.

Фотогалерея

Фото

Септики представляют собой подземные отстойники, в которых происходит переработка стоков путем отделения нерастворимого осадка от воды. Затем вода поступает в систему очистки почвы, а анаэробы перерабатывают органический ил

Камеры септика собираются в форма колодцев из бетонных или железобетонных колец, последовательно устанавливаемых в котлован

Септик однокамерный по сути является накопительным устройством. Его необходимо опорожнять по мере накопления запасов. Чаще всего используется в раздельной канализации для приема грязной воды из кухни, бани, бани

В двухкамерном бетонном септике производится переработка сточных вод. В первой камере они оседают и перерабатываются анаэробами. Вторая камера работает с системой доочистки грунта, через которую осуществляется сброс воды в грунт

Чем больше камер в септике, тем выше степень очистки сточных вод. Их может быть больше трех. В песчаных грунтах выпускную камеру всегда устраивают в виде поглощающего колодца, имеющего вместо дна грунтовый фильтр

Поглощающий, он же фильтрующий колодец представляет собой бетонную шахту без дна. Вместо них в камеру засыпают фильтрующие породы — гравий, щебень и песок

Если фильтрующий колодец заглублен в грунт с малым расходом, например, в супеси, то фильтр дополняется боковой перфорацией для увеличения скорость оттока воды

Из бетонных колец строят не только камеры септика, но и все виды подземных точек, необходимых для контроля работы канализационной системы и ее обслуживания

Принцип работы септика

Бетонная кольцевая конструкция

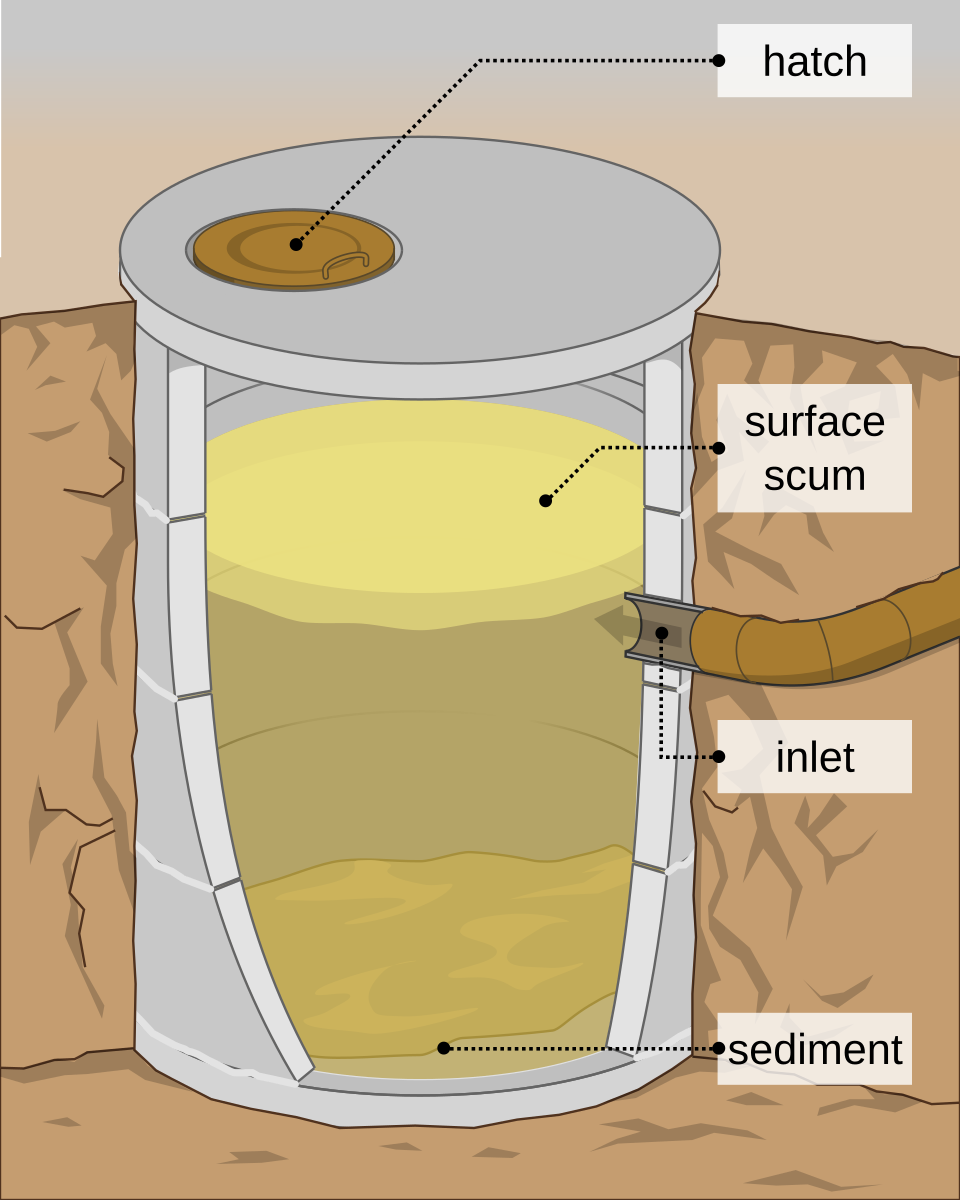

Принцип работы однокамерного септика

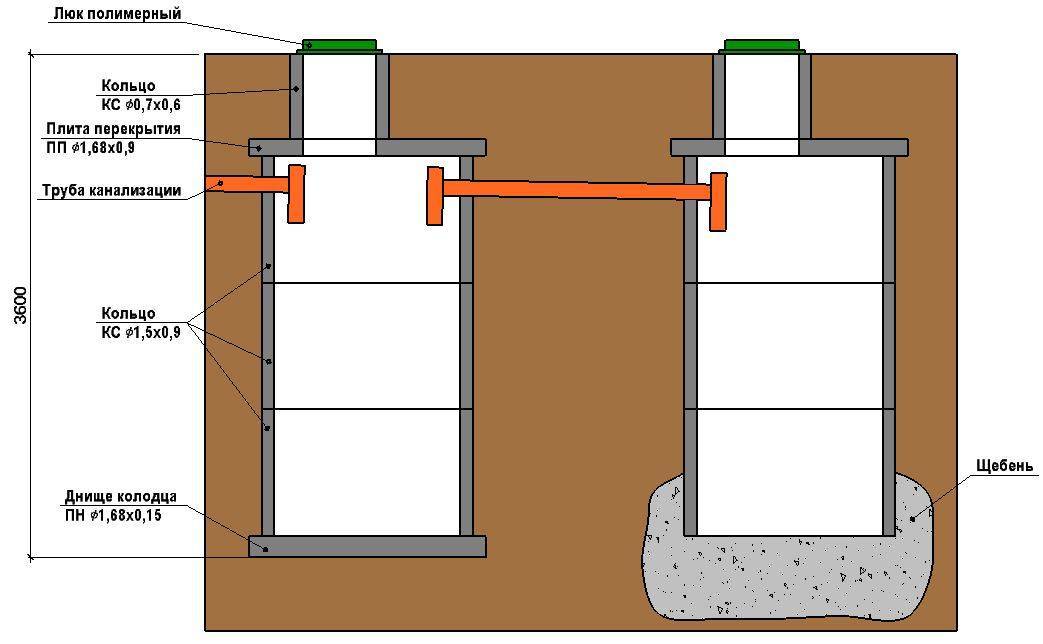

Организация двухкамерного септика

Трехкамерный септик из бетонных колец

Особенности из колодец всасывающий

Перфорированное кольцо для фильтрации

Люк канализационный

Чуть выше коэффициент фильтрации суглинка, чуть выше супеси. Однако их фильтрационные свойства еще недостаточны для устройства на указанных выше глинистых грунтах систем обработки почвы.

Кроме того, почти всем глинистым грунтам свойственна пучинистость — способность увеличиваться в размерах при промерзании и уменьшаться при оттаивании. Эти сдвиги грунта могут легко вытолкнуть бетонные резервуары, полностью их разрушить или просто сдавить до появления трещин.

Если участок расположен в холмистой местности, с большой долей вероятности имеет каменистый грунт. В этом случае нужно сделать выбор в пользу наземных очистных сооружений или накопительных резервуаров

Песок, гравий, галька и гравийные осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее движению в нижележащие слои.

Правда, крупнообломочные отложения типа гравия и гравия встречаются преимущественно в поймах рек, а гравий — у подножия скальных образований.

Пропуск глины почти нулевой. Этот тип грунта относится к водостойким – водоотталкивающие породы, не впитывающие и не пропускающие воду через свою толщу.

На речных и горных склонах фильтрующие сооружения не подходят, так как часть дренажной жидкости не сможет пройти цикл доочистки, достаточный для сброса в почву.

Поэтому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности, кроме пылевидных.

Кроме геологических условий, необходимо соблюдение норм его расположения от жилых домов и источников воды.

Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко к месту произрастания деревьев, так как их корневая система может нанести вред строению

При несоблюдении санитарных норм возможно биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, вызывающая тяжелые отравления. Она легко попадает в источник питьевой воды через грунтовые воды.

Нюансы расчета необходимой мощности

Для организации септика из него необходимо произвести расчет объема исходя из суточного расхода воды. По нормам на одного постоянно проживающего человека необходимо 200 куб. литров воды в сутки.

Фотогалерея

Фото

Особенности однокамерного септика

Устройство трех камер в одном колодце

Средний объем двухкамерного септика

Объем многокамерного септика 90 003

Первая емкость для отстаивания должна иметь объем трехкратного размера потребления (200 л) на человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 размера первой.

Правила строительства двухкамерных очистных сооружений можно найти в .

Количество колец можно определить, разделив объем бака на объем кольца. Размер их бывает мелкий, средний и крупный.

Для расчета будут использованы параметры среднего кольца. КС-10-9, внутренний диаметр которого 1 м, высота 90. Одно кольцо имеет объем 700 литров

Для семьи из двух человек:

Объем первого бака = (200*2)*3= 1200 литров.
Объем второй и третьей емкости = 1200 / 3 = 400 литров.

Количество колец на две емкости = (1200 + 400) / 700 = 4
Количество колец на три емкости = (1200 + 400 + 400) / 700 = 5

Результат: 2 кольца на отстойник, 2 для отстойника и один для дренажного колодца.

Для семьи из трех человек:

Объем первого бака = (200 * 3) * 3 = 1800 литров.
Объем второй и третьей емкости = 1800 / 3 = 600 литров.

Количество колец на две емкости = (1 800 + 600) / 700 = 4
Количество колец на три емкости = (1 800 + 1200) / 700 = 6

Результат: 2 кольца на отстойник, 2 для отстойника и два для дренажного колодца.

Схемы септиков

Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где осаждаются осадки и происходит их биологическая переработка.

Однокамерный септик обеспечивает трехдневное отстаивание. Требуется откачка лишнего ила каждые 3-6 месяцев. Качество очистки не превышает 50%

По сути, однокамерный септик представляет собой обычное накопительное устройство, стоки из которого откачиваются канализацией.

Септик двухкамерный обеспечивает 5-6 суточное отстаивание сточных вод. Уровень очистки составляет 70%. Откачивать лишний ил каждые 12 месяцев

Первый и второй контейнеры должны иметь дно. Далее следует третий отсек, где также проводится очистка грунта. Следующим этапом очистки является удаление осадка в ячейках и осветление сточных вод в почву через дно.

Трехкамерный септик обеспечивает 7-9 суточное отстаивание стоков. Уровень очистки составляет 80%. Откачивать лишний ил каждые 2 года

Все камеры устроены с монолитным дном, очистка производится отстаиванием. Осевшая жидкость сбрасывается в инфильтратор или поле фильтрации для последующей утилизации в почву.

В зависимости от впитывающей способности грунта можно выбрать несколько вариантов фильтрации для септика из бетонных колец:

1. Септик с .
2. Септик с поглощающим колодцем.
3. Септическая система с фильтрующим патроном (инфильтратором).

Наиболее распространенным вариантом фильтрации является дренажный колодец. Используется при хороших впитывающих свойствах почвы.

Для повышения производительности его нижнее кольцо перфорировано. Это увеличивает площадь фильтрации. Если уровень грунтовых вод меньше трех метров, от этого варианта нужно отказаться.

Между уровнем условного дна поглотительного колодца и максимальным уровнем грунтовых вод в осенне-весенний сезон дождей нет необходимого по нормативам счетчика, устанавливается фильтрующее поле. Для его возведения на участке должно быть достаточно места.

При его установке используются перфорированные трубы или туннели. Для равномерного распределения стоков между септиком и полем фильтрации устанавливается распределительный колодец.

Это лучшее решение для участков, где уровень грунтовых вод не превышает 2,5 метра. Следует помнить, что между нижней кромкой дрены поля фильтрации и кровлей водонасыщенного пласта также должна быть толща грунта толщиной не менее метра.

Фильтрующий патрон — аналог фильтрующего поля, но дороже. Это среднее значение между фильтрующим колодцем и системой аэрационных труб. Он состоит из прямоугольного бетонного резервуара с несколькими перегородками внутри. Верх покрыт бетонными плитами.

Данная конструкция не получила широкого распространения в странах СНГ.

Вам необходимо заранее определиться с системой фильтрации, так как это позволит заранее подготовить котлован необходимого размера и глубины.

Если фильтрующие системы устанавливаются после завершения монтажа, могут быть повреждены трубы и баки. Поэтому пространство, граничащее со стенкой второго отстойника, придется копать вручную без применения спецтехники.

Установка септика с двумя отстойниками

Перед началом работ необходимо проверить уровень грунтовых вод. Это можно сделать, если в доме есть погреб или подвал, без бетонного дна. Необходимо измерить высоту от потолка до поверхностного слоя грунта. Это глубина, на которую можно копать.

Чтобы узнать, на какой глубине залегают грунтовые воды, можно выкопать небольшую в диаметре, но глубокую яму. Грунтовые воды начинаются тогда, когда появляется явно влажная земля. Это верный признак, дальше копать не нужно.

Глубину залегания грунтовых вод можно определить по внешнему виду извлеченного из котлована грунта. Если он насыщен водой, то глубину его добычи можно принять за самостоятельно определяемый ПГП

После того, как стал известен примерный уровень водного лова, можно приступать к земляным работам. Необходимо наметить место, где будет располагаться септик. Для этого нужно наметить ямки. Для этого нужно взять строительную нить или любую прочную нить, отмерить 80 см. Привяжите к обоим концам два колышка.

Вставьте один конец посередине того места, где вы планируете разместить первый отстойник. Нарисовать круг. Это примерный диаметр желаемой ямы. Далее нужно отступить на метр, и провести границы для второго резервуара. Далее необходимо наметить границы фильтрационной структуры.

Границы ямы следует обвести по периметру колышками, между которыми натянуть нить. Легче ориентироваться при копании

Шаг №1 — выбор расходных материалов и инструментов

Прежде чем приступить к работе, вам необходимо собрать все необходимые материалы и инструменты.

Для работы вам потребуются:

• перфоратор и сверло большое по бетону;
• насадка миксера к пуансону;
• лопаты лопаты и штыковые лопаты;
• лестницы;
• уровень:
• ведра;
• емкость для замешивания раствора;
• прочная нейлоновая веревка;
• шланг;

Материалы для монтажа септика из бетонных колец:

• цемент;
• песок;
• гравий;
• битум или жидкое стекло;
• металлические скобы;
• минеральная вата или пенополистирол;

После того, как будет подобрано и подготовлено оборудование для всех этапов работ, можно приступать к копанию ямы.

Фотогалерея

Фото

Перед устройством септика из бетонных колец разрабатываем котлован. Легче разрабатывать экскаватором, дешевле — вручную

Если в здании установлен маловлажный песок, не способный держать форму стен, по периметру укрепляем их деревянной конструкцией

Устраиваем дно камеры приема стоков и предназначенной для их отделения от кольцо бетонное с монолитным дном

Из обычных железобетонных колец собираем колодец необходимой высоты. Перед установкой каждого элемента торец предыдущего обрабатывается раствором и прокладывается канатом, пропитанным битумом

Различия в конструкции абсорбирующей камеры: она не имеет дна в обычном понимании. На дно котлована устанавливаются кольца, затем внутрь засыпается гравий и песок — мощность насыпки не менее метра

Оба колодца бетонного септика закрываются бетонными кольцами с отверстиями для горловины

Если необходимо увеличить высоту колодца, установив горловины, к которым крепим люковые кольца с крышками

Шаг 8: Если планируется отстой сточных вод в две бетонные камеры, обе сооружаются с герметичным дном, а вторая подключается к фильтрующему полю

Формирование приямка под септик

Армирование стен при необходимости

Дно камеры герметичное

Монтаж рядовых бетонных колец

Конструкция абсорбционной камеры

Монтаж деталей перекрытия

организация горловин для камер септика

Фильтрационное поле для очистки сточных вод

Шаг №2 — рытье котлована под септик

Если вы считаете, что копать в таких объемах вручную сложно, то можете поэтому воспользоваться услугами организаций, оснащенных спецтехникой.

Вместе с рытьем котлована необходимо заказать удаление лишнего грунта, так как глубокие слои, как правило, суглинистые, и не пригодны для использования на садовых участках.

На дно котлована необходимо насыпать песок там, где будут установлены нижние кольца баков. Толщина песчаной подушки 20-25 см. Основание должно быть выровнено. Далее песок необходимо пролить водой, чтобы произошла усадка. После прессования песчаной основы можно переходить к установке колец.

Этап №3 — установка отстойников

Для установки предварительно доставленных на площадку бетонных колец под септик необходимо построить фундамент. Для этого по периметру дна котлована устраивается деревянная опалубка. Высота стенок опалубки должна быть на уровне 30-40 см.

После возведения опалубки необходимо уложить армирующую сетку и развести цементный раствор. Для этого нужно взять 1 часть цемента на три части ПГС (смесь песка и гравия).

Раствор можно смешать строительным миксером. В качестве пластификатора в раствор можно добавить две столовые ложки жидкого мыла. Это сделает бетон более устойчивым к давлению и влаге.

После заливки основания необходимо выждать от 10 до 14 дней, пока раствор затвердеет и наберет необходимую прочность. Опалубку можно не снимать. Если используется арендованное оборудование, в качестве основы целесообразно приобрести готовые бетонные плиты.

После того, как база готова, можно монтировать кольца. Вес бетонных конструкций впечатляет, поэтому нужно использовать подъемный кран. Установка контейнеров осуществляется поэтапно.

Первое кольцо погружено в бетонное основание. Вслед за ним падает и садится второй. Кольцо необходимо перемещать плавно, избегая ударов или проскальзывания. После установки выполняется растяжка.

В обоих кольцах по краям делаются отверстия, в них вставляются железные скобы, которые загибаются снаружи контейнеров

На следующем этапе, пока крышка не опущена, необходимо замазать швы между кольца. После установки перекрытия в баке станет темно и есть риск оставить необработанные стыки. Для этого используется цементный раствор.

Вас также может заинтересовать информация о гидроизоляции септика из бетонных колец, подробно.

Для удобства перемещения внутри бака установлены ходовые кронштейны. Они необходимы для обслуживания септика в случае засоров или разгерметизации.

Соседний отстойник устанавливается таким же образом. В обоих резервуарах нужно сделать отверстия для канализационных труб и смонтировать их. Вход для сточных вод должен быть выше переливной трубы между баками.

Далее необходимо установить перекрытие с отверстиями, достаточными для того, чтобы через них мог пройти человек.

Поверх перекрытий необходимо установить одно бетонное кольцо малого диаметра. Таким образом получается небольшая камера, которая будет изолировать емкость от холодного воздуха

На этом установка септика из бетонных колец завершена, и следует монтаж вентиляционной системы.

Этап №4 — установка системы вентиляции

Вентиляция необходима для поступления воздуха в систему, что обеспечивает нормальное функционирование микроорганизмов. Они перерабатывают бытовые сточные воды и освобождают от органической составляющей. Для обеспечения постоянной циркуляции воздушных потоков необходимы две вентиляционные трубы.

Первая труба монтируется на участке канализационной трубы, максимально приближенном к стенам жилого дома. Монтаж с внутренней стороны стены является лучшим решением, но также может быть установлен снаружи.

В этом случае необходимо проложить электрический кабель для утепления трубы, так как при столкновении теплого и холодного воздуха в ней образуется конденсат, перекрывающий доступ кислорода.

Должен быть закреплен с помощью застежек или хомутов. Длина вертикального фонового стояка должна быть не менее высоты стены дома.

Вентиляция также устраняет неприятный запах, который периодически появляется из контейнеров и может распространяться по всему дому. Часто это происходит при длительном отсутствии живой и пересыхающей жидкости в сифоне.

Вторая труба монтируется в перекрытие отстойника. Для этого при помощи перфоратора в потолке пробивается отверстие, соответствующее диаметру вентиляционной трубы.

Воздуховод должен возвышаться над поверхностью земли на 70-100 см. Положение этой трубы будет зафиксировано под действием силы тяжести грунта и не нуждается в дополнительном креплении.

Еще одним способом решения проблемы неприятного запаха является установка , которая устанавливается в месте вывода канализационной системы из дома.

Шаг №5 — установка системы фильтрации

Далее рассмотрим пошаговую инструкцию обустройства поля аэрации и фильтрующего колодца.

Вариант №1 — обустройство фильтрующего поля

Из второй бетонной емкости труба выходит в распределительный колодец. Для колодца можно использовать пластиковую бочку, в которой вырезать отверстия, подходящие для труб аэрации.

Вы можете приобрести уже готовый дистрибутив.

Производится многими компаниями, производящими системы очистки. Вы можете купить готовое поле аэрации к распределительному колодцу или сделать его самостоятельно из канализационных труб

Для этого необходимо приобрести трубы исходя из размера поля. Для семьи из четырех человек достаточно площади 20 квадратных метров (10×2). Для этого вам понадобятся три трубы длиной по 10 м. Кроме того, вам понадобятся три угловые трубы, куда будут монтироваться вентиляционные трубы.

Поле предварительно засыпается песком и гравием для улучшения впитывающей способности почвы.

На подготовленный дренаж укладываются перфорированные трубы, подсоединяемые к распределительному колодцу. На концах аэрационных труб монтируются угловые трубы, в которые устанавливается фоновый стояк, по одному на каждую трубу.

После этого трубы закрывают геотекстилем и засыпают смесью щебня с песком, затем выравнивают. По мере заиления поле фильтрации необходимо перемещать или очищать, меняя дренаж.

Вариант №2 — установка фильтрующего колодца

Фильтрующий колодец имеет ряд преимуществ перед полем аэрации. Занимает меньше полезной площади на участке.

Но качество очищенной воды будет выше на поле аэрации, так как перед попаданием в грунтовые воды стоки будут фильтроваться грунтом, а его слой под полем аэрации намного больше, чем у колодца с дренажем. Площадь колодца не справляется с тем количеством стоков, которое получает участок аэрации.

Фильтрационный колодец должен располагаться на расстоянии не менее 2 метров от отстойника. Это необходимо для того, чтобы исключить подвижки грунта и деформацию фундамента при аварийных протечках и затоплении

Монтаж колодца производится по тем же принципам, что и отстойников, за исключением бетонирования днища резервуара. Кроме песчаной подушки на дно колодца следует уложить щебень, гравий или другой фильтрующий состав. Стандартная мощность грунтового фильтра в поглотительном колодце рассчитывается от 1 м и более.

Для увеличения пропускной способности фильтрационный колодец можно дополнить боковым дренажем. Для его обустройства нижнее бетонное кольцо септика необходимо перфорировать.

Можно найти модели колец, в которых уже есть отверстия, но найти их сложно. Поэтому отверстия целесообразнее делать самостоятельно с помощью перфоратора

. Этот процесс лучше всего делать на поверхности, пока кольцо не будет опущено в яму. Также нужно сделать отверстие для перелива воды из емкости для отложений, оно должно быть расположено чуть ниже предыдущего перелива.

Стенки и стыки фильтрующего колодца должны быть скреплены скобами, но герметизировать их не нужно. Подключив переливы, можно вкапывать конструкцию. Первое кольцо необходимо обсыпать щебнем снаружи, до стыка со вторым сегментом. Остальной объем можно засыпать грунтом с приусадебного участка.

Этап №6 — подготовка к запуску

Если температура зимой опускается ниже 30 градусов, необходимо подготовить изоляцию для помещения. Поскольку сам контейнер находится ниже уровня промерзания, в дополнительном утеплении он не нуждается.

Для утепления крышки нужно взять пенопласт и вырезать круг, подходящий по диаметру внутреннему малому бетонному кольцу.

Пена практически не разлагается и прослужит много лет. Чтобы его было удобно снимать для проверки септика, можно сделать отверстие посередине, куда просунуть капроновую веревку. С обратной стороны пенопласта веревку нужно привязать к короткой и узкой доске, а другой конец оставить

Далее нужно вырезать саму крышку. Для этого подойдет обычная фанера достаточной прочности. К нему можно прикрутить дверную ручку, чтобы ее было удобно открывать. Аналогичным образом стоит утеплить внутренние крышки второго отстойника и дренажного колодца.

Перед использованием септика первый отстойник должен быть заполнен водой на 1/4 его объема. В наполненную емкость, что поможет септику быстрее достичь полной емкости.

После этих действий необходимо закрыть люки.

Выводы и полезное видео по теме

На видео поэтапно показан процесс монтажа двухкамерного септика:

Как функционирует септик:

Если строительство септика из бетонных колец будет осуществляться с соблюдением правил, то он прослужит 20 лет .

Нельзя забывать о правилах эксплуатации и своевременного обслуживания. Трубы изготовлены из пластика, поэтому их легко повредить. Категорически запрещается размещать технику или автомобиль в месте, где расположены резервуары.

Вы строите септик на своем участке? У вас есть вопросы в процессе? Задайте их в комментариях к этой статье — мы постараемся помочь вам найти правильное решение в данной ситуации.

размеры, как сделать самому

Комфортное существование невозможно без канализации. В частном доме или на даче это обычно выгребная яма или септик. Второй вариант экологичнее и безопаснее – септик. Он разлагает отходы на нерастворимые осадки, которые оседают на дно, образуя ил, и достаточно чистую воду, которую обычно сбрасывают в грунт для дальнейшей дополнительной очистки. Наверное, самый популярный вариант этой установки – септик из бетонных колец. Технология его возведения проста, построить можно своими руками, стоимость сравнительно невысокая. Это объясняет его популярность.

Содержание статьи

• 1 Устройство и принцип работы
• 2 Размеры септиков и их количество
  • 2.1 Как определить объем септика
  • 2.2 Количество колонн

  900 31

  • 3 Как сделать
    • 3.1 Общие правила устройства накопительных колонок
    • 3.2 Особенности устройства фильтрационной скважины
    • 3.3 Как закапывать кольца септика
  • 4 Экономичный септик из бетонных колец

  Устройство и принцип работы

  Септик из бетонных колец лучше размещать на хорошо дренируемых грунтах, не склонных к морозному пучиниванию. Корпус септика состоит из нескольких колец, уложенных друг на друга. Даже если у них есть язычки для лучшей фиксации, даже если они скреплены скобами, морозное пучение их сдвинет. В результате – протечки и дорогостоящий ремонт. И не факт, что после ремонта снова не сдвинется с места. Поэтому делать септик из бетонных колец рекомендуется на супесчаных или супесчаных грунтах.

  Если грунты хорошо дренируют воду, уровень грунтовых вод низкий, имеет смысл отводить воду из септика в дренажную колонку. Такое устройство является наиболее оптимальным. При высоком уровне грунтовых вод очищенные сточные воды отводятся на дренажные поля. Их устройство требует больших площадей и не менее значительного объема земляных работ, но иногда работает только такая система.

  Схема септика из бетонных колец

  Схема септика представлена ​​на фото выше. Он состоит из двух рабочих камер, соединенных переливом. В них происходит процесс очистки. Третья колонна представляет собой дренажный колодец (вместо него может быть поле фильтрации), через отверстия в нижней части которого очищенная вода уходит в грунт. Это вкратце об устройстве септика из бетонных колец. Теперь о самом процессе.

  Сточные воды поступают в первую камеру. Он герметичен, с максимально ограниченным потоком воздуха. В условиях дефицита кислорода в ней протекает основной процесс разложения. Органическое вещество перерабатывается микроорганизмами и бактериями. Органические вещества разлагаются на более или менее чистую воду и нерастворимые вещества, которые выпадают в осадок и скапливаются на дне камеры.

  Через переливную трубу вода с меньшими загрязнениями поступает во вторую камеру. В нем продолжается процесс очистки, но здесь он происходит с обязательным участием кислорода. Поэтому вторая камера оборудована вентиляционной трубой. Здесь органические остатки разлагаются и оседают на дно. Практически чистая вода сбрасывается в дренажную колонку и уходит в грунт, где происходит их окончательная доочистка.

  Размеры септиков и их количество

  Для эффективной очистки стоков они должны находиться в септике не менее 3 дней. Исходя из этого, определяются размеры камер.

  Устройство септика из колец

  Как определить объем септика

  По стандарту минимальный объем септика равен трехкратному суточному расходу воды. На одного человека приходится 200-250 литров. Итого, если у вас в семье 4 человека, то минимальный объем 3 куба. Именно столько должны вмещать накопительные баки, то есть первые две камеры. Третий — фильтрующий столбец — никак не относится к накопительным, поэтому не учитывается.

  Речь шла о стандартах, которые действуют в России. В Европе минимальный объем септика составляет 6 кубометров. И многие считают, что такие размеры более «правильные». Большие объемы сточных вод дольше хранятся в накопительных баках, а значит, лучше очищаются. При использовании нативного стандарта, в случае прихода гостей, легко «переполнить» норму. В результате неочищенные сточные воды попадут в колонну фильтрации, что загрязнит ее и всю прилегающую территорию. Устранение последствий – дорогостоящая и сложная процедура.

  Даже если вы решили придерживаться российских стандартов, при наличии санузла, стиральной и посудомоечной машин, необходимо увеличить объем хотя бы на величину залпового сброса всех этих устройств (санузел — 300 литров, стиральная машина и посудомойки 50 и 20 литров, все вместе — будем считать 400 литров или 0,4 куб.м).

  В соответствии с расчетным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В графе «размеры» диаметр наружный, диаметр внутренний, высота указывают через дробь. Все значения указаны в миллиметрах.

  Размеры стандартных бетонных колец и их объем

  При расчете учитывать, что фактический объем колонны должен быть выше расчетного — стоки никогда не заполняются полностью, а поднимаются только до уровня установленных переливных труб . Именно до уровня этих труб следует разместить расчетное количество стоков.

  Количество колонн

  В септике может быть три накопительных камеры (кроме фильтровальной колонны). Иногда такое устройство более практично — если нужно, например, установить шесть и более колец в каждую из колонн. Глубина ямы в этой ситуации большая. Удобнее/выгоднее сделать три столбика из четырех колец.

  Септик однокамерный из бетонных колец подходит для небольших объемов сточных вод

  Может быть и обратный вариант — требуется небольшой объем септика. Происходит это на дачах периодического приезда с небольшим количеством обслуживающих его дачников. В этом случае колонку можно собрать в одиночку, разделив кольца внутри герметичной перегородкой. и сделать переливное отверстие на необходимом уровне.

  Как сделать

  Наиболее распространен линейный принцип построения. Все столбцы выстроены. Накопительные резервуары можно располагать рядом, а фильтрующие — на некотором расстоянии от них и желательно подальше, чтобы стекающая вода не насыщала почву и не промерзала, усиливая явление морозного пучения.

  Колонны в линию

  Общие правила хранения колонн

  Кольца для септика лучше брать с замками. Их легче монтировать, они меньше смещаются при морозном пучении, тем выше степень герметизации. Перед монтажом желательно обработать их обмазочной гидроизоляцией. Хорошие результаты дают битумная мастика и пропитка глубокого проникновения на цементной основе (типа «Пенетрон»). При такой обработке из септика ничего не вытечет, а внутрь не попадут грунтовые воды.

  Остальные правила устройства септика из бетонных колец следующие:

  Особенности устройства фильтрационной скважины

  При устройстве фильтрационной колонны котлован выкапывается до грунтов, отводящих воду На дно насыпается слой щебня толщиной 20-25 см, поверх него слой песка толщиной 30-40 см. На эту засыпку устанавливаются кольца без дна. В некоторых случаях ставится кольцо с перфорацией — отверстия диаметром не менее 30-50 мм (есть, кстати, и заводские).

  Перфорированные кольца

  При установке перфорированного кольца грунт вокруг него также целесообразно заменить щебнем. Это необходимо для того, чтобы вода лучше стекала. В остальном конструкция фильтрующего колодца из бетонных колец такая же.

  Как закопать кольца септика

  Самый распространенный способ — выкопать общий котлован, установить кольца краном, проложить переливные трубы, заделать все стыки/щели, заделать, утеплить, затем засыпать и уплотнить грунт. Все хорошо, за исключением того, что количество выкопанного грунта очень велико. Чтобы все было быстро, проще воспользоваться услугами экскаватора. Вручную, своими руками, это долго, а если нанимать бригаду «копов», то долго и дорого. Обычно стоимость бригады землекопов сопоставима со стоимостью вызова спецтехники. Просто техник работает несколько часов, а бригада — несколько дней. Но, возможно, такая ситуация не во всех регионах.

  Экономичный септик из бетонных колец

  Линейное расположение колонн септика требует солидной площади, приходится вывозить большой объем земли.
