Водоснабжение частного дома из колодца своими руками – схемы, необходимое оборудование, нюансы монтажа

Содержание:

1. Виды системы водоснабжения дома
2. Требования к колодцу
3. Схема колодезного водопровода
4. На что необходимо обратить внимание
5. Заключение по теме

Отсутствие центральной водопроводной сети в загородном поселке является причиной, которая толкает загородных жителей использовать варианты сооружения локального водопровода. А так как разговор идет о питьевой воде, то для этого приходится сооружать или скважину, или колодец. И использовать их в качестве источников воды. Водоснабжение из колодца – упрощенный вариант, потому он не требует больших финансовых вложений. Выкопать его можно своими руками, что уже большая экономия. Бурить скважину своими руками непросто, для этого потребуется специальное оборудование, которого в наличие просто не будет. К тому же бурить скважину без разрешения нельзя, а сооружать колодец можно. Поэтому рассмотрим, как можно сделать водоснабжение частного дома из колодца своими руками.

Принципиальная схема водоснабжения дома из колодца

Не будем отвлекаться на момент сооружения колодца, эта тема другой статьи. Нас будет интересовать вопрос организации самого водопровода. Итак, для этого потребуются:

• трубы, лучше пластиковые;
• насос: погружной или поверхностный;
• запорная арматура;
• накопительный бак;
• система водоподготовки с фильтрами.

Виды системы водоснабжения дома

Водопровод от колодца в дом можно организовать двух видов, все будет зависеть от сезонности его использования. К примеру, если дача эксплуатируется только в теплое время года, то сооружать стационарную водопроводную сеть нет смысла, можно обойтись малыми средствами.

Для этого придется установить в колодец погружной насос, который будет соединен с водопроводной разводкой труб внутри дома обычным шлангом. Осенью насос поднимается из колодца, шланг опорожняется, сворачивается и вместе с насосом складируется в кладовку или сарай. Весной вся система заново подключается и проверяется на предмет работоспособности.

Элементы колодезного водопровода

Стационарный водопровод из колодца – это жесткая трубная разводка от источника воды до потребителей (кранов и смесителей) с установкой фильтров, накопительного бака и так далее. То есть, это полноценная система водоснабжения, которую можно эксплуатировать и зимой, и летом.

Есть еще одно разделение схем водоснабжения из колодцев в зависимости от используемого насосного оборудования. Могут использоваться или погружные насосы, или поверхностные. Первые устанавливаются внутрь колодца прямо в воду, вторые располагаются на поверхности, не соприкасаясь с водной гладью.

Погружной или поверхностный насос

Выбор типа насоса

Многих интересует вопрос, какой вариант лучше — поверхностный или погружной?

• Погружные насосы стоят дешевле поверхностных.
• Они располагаются внутри колодца, что усложняет контроль над ними.
• Профилактику и ремонт проще проводить на поверхности. И если это касается погружных моделей, то их придется поднимать из шахты колодца.
• Поверхностные насосы можно установить внутри дома в месте организации блока водоочистки. То есть, есть возможность не только объединить в одном месте все элементы водопроводной сети, но и не заниматься утеплением ее элементов.
• Погружные модели устанавливаются в воду, поэтому их не слышно в процессе работы. Даже самые качественные и брендовые поверхностные модели работают с шумом, поэтому их рекомендуется устанавливать в помещениях, которые расположены подальше от жилых. При этом рекомендуется монтаж производить на дощатую поставку, которая будет играть функции своеобразного гасителя шумов.

Внимание! Водопровод с поверхностным насосом требует использования или шланга, или трубы, на конец которой устанавливается фильтрующий элемент. Он погружается в толщу воды, и будет защищать водозабор от проникновения в сеть песка и мелких камешков. В конструкции погружного насоса такой фильтр установлен на стадии его сборки на заводе.

Два варианта использования разных насосов

Требования к колодцу

Перед тем как производить подводку воды из колодца в дом, необходимо убедиться в том, что сам колодец находится в исправном состоянии. Поэтому надо провести ряд мероприятий.

• Проверить, в каком состоянии находится донный фильтр. Если он заилился, то есть, дебит воды стал меньше, чем раньше, то его придется прочистить. Нужно будет выкачать насосом всю воду, выгрести всю щебенку, которая составляет донный фильтр, до водонесущего слоя и лучше засыпать новый слой необходимого объема.
• Проверяются стенки ствола. Они должны быть прочными без трещин и других дефектов. Особое внимание стыку элементов шахты. К примеру, если ствол колодца был сооружен из железобетонных колец, то необходимо убедиться, что они герметично заделаны и через них не течет вода. Если дефекты обнаружены, то их надо будет заделать ремонтными растворами, которые не будут влиять на качество, запах и цвет воды.
• Обязательно проводится теплоизоляция ствола колодца на уровень промерзания грунта. Это можно сделать при помощи керамзита, который засыпается между стенками железобетонных колец и котлована, куда они установлены. Оголовок можно утеплить рулонными или плитными материалами. Важность теплоизоляции заключается в том, что с ее помощью можно гарантировать работу водопровода из колодца круглый год.

Чем ближе колодец к дому, тем лучше

Внимание! Очень важен момент близости колодца к дому. Чем меньше расстояние, тем лучше. Поэтому многие владельцы загородных домов сооружают колодец прямо внутри здания, что облегчают для себя монтаж водопроводной системы.

И еще один совет, перед тем как перейти к монтажным работам. Нужно в обязательном порядке сделать анализ воды. Понятно, что колодезная вода пригодна для питья, но в ней могут оказаться различные примеси или органические вещества, снижающие ее качество. Исходя из анализа, можно будет правильно организовать водоочистку, установив в нее те или иные фильтры.

Схема колодезного водопровода

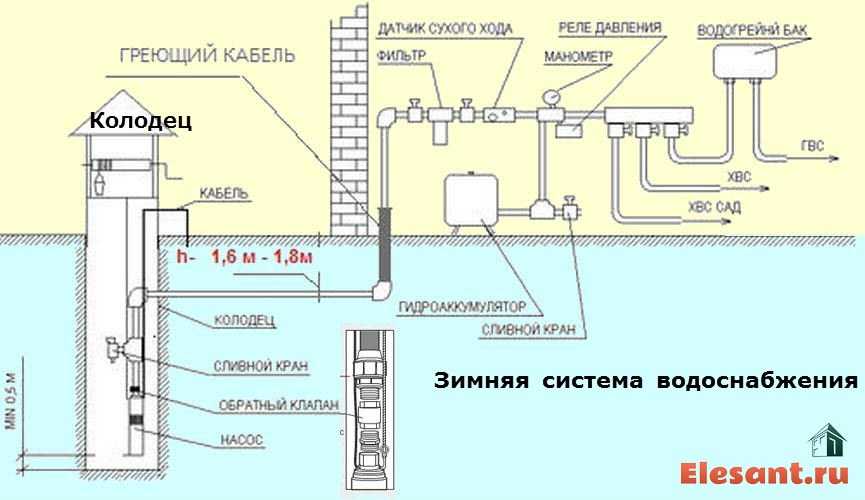

Схема водоснабжения частного дома из колодца состоит из двух отсеков: непосредственно сам колодец, как источник водоснабжения, и участок, в который входит внутренний водопровод со всем оборудованием, приборами и устройствами. Если в качестве наноса используется погружная модель, то в первый отсек входит и насос. Если устанавливается поверхностная модель, то в данном отсеке кроме фильтра на конце трубы или шланга ничего больше нет.

Детальная схема колодезного водопровода

Есть промежуточный участок, который соединяет колодец и трубную разводку внутри дома. Если колодец расположен за пределами здания, то его придется соединять трубой с внутренним водопроводом, которая пройдет под землей. Именно этот участок надо будет утеплить, чтобы при низких температурах вода в нем не замерзла. Самый простой способ – надеть на трубы теплоизоляционные цилиндры, которые еще называются скорлупами. То есть, сегодня нет необходимости проводить трубопровод глубоко под землей ниже уровня промерзания грунта.

Теперь о самой схеме, как завести воду в дом из колодца. В принципе, он такая: насос – вентиль – накопительная емкость – вентиль – блок фильтрации – вентиль. Дальше уже труба разводится по потребителям: мойка, раковина, душ, унитаз и так далее. Большое количество вентилей – это возможность отсекать каждый прибор от остальной части водопровода, если появляется необходимость провести ремонтные работы, не сливая воду из остальных участков.

Кстати, блок фильтров можно устанавливать до накопительного бака. То есть, данная схема не является стандартной, вариации предполагаются. Все зависит от удобства использования системы. Необходимо также обозначить, что современный подход к организации локальной водопроводной сети из колодца – это установка автоматики, которая контролирует весь процесс от забора воды до ее фильтрации и накопления в гидроаккумуляторах. Если в водопроводной системе используется погружной насос, то лучше устанавливать в колодец модели с поплавковым выключателем. Для поверхностных насосов используются отдельные блоки, контролирующие воду и в колодце, и в системе. В основном это касается ее объема и давления, для чего используются различные датчики.

Поверхностный насос внутри дома

На что необходимо обратить внимание

Сооружение водопровода на даче своими руками из колодца – это серьезное строительство, которое требует не только опыта и знаний, но и проведения некоторых расчетов, связанных с параметрами будущей системы. Поэтому очень важно обращать внимание на некоторые нюансы конструкции схемы и правила ее монтажа и эксплуатации.

Поверхностный насос вне дома в подсобном помещении

• Система водоподготовки, насос, накопительный бак можно располагать внутри дома или в любом другом подсобном помещении. Главное требование к нему – это температура, которая не должна опускаться ниже +2С.
• Для проведения трубопровода от колодца к дому необходимо в стволе колодезного сооружения сделать отверстие, через которое труба будет проведена к воде. Так вот это отверстие придется обязательно загерметизировать с двух сторон. Это обеспечит надежную защиту шахты от проникновения в нее подпочвенных вод верховодки или проникающих вглубь атмосферных осадков и растаявшего снега.
  Отверстие для трубы в бетонном кольце ствола колодца
• Если в системе водоснабжения частного дома из колодца используется поверхностный насос, то опущенную в ствол трубу надо к чему-нибудь прикрепить. Обычно для этого используют металлический штырь. Устанавливают его так: выкачивают воду, забивают штырь в донный фильтр на глубину 40-50 см. Крепление трубы к штырю производится обычной проволокой, можно использовать пластиковый хомут, он не проржавеет, поэтому долго прослужит.
• Как было сказано выше, на конец трубы надо обязательно прикрепить сетчатый фильтр. Лучше, если он будет изготовлен из нержавейки.
• Необходимо правильно подобрать диаметр трубы. Он должен совпадать с диаметром входного патрубка насоса.
• Для улучшения работы насосной установки поверхностного типа рекомендуется до него на трубе установить обратный клапан, после него фильтр грубой очистки. А уже после насоса вмонтировать фильтр тонкой очистки. То есть, такое месторасположение элементов водопровода является идеальным. Потому что фильтр грубой очистки будет сдерживать большие взвешенные частицы и различные примеси, которые негативно сказываются на сроке эксплуатации насосного оборудования.
• Кстати, мощность насоса должна соответствовать дебиту скважины. Нельзя устанавливать мощный прибор, который за короткое время просто выкачает воду, и она не сможет вовремя пополниться из водоносного слоя. Правда, установка накопительного бака эту проблему решает.
• Что касается такого показателя, как напор насосной установки, то выбирать его придется в зависимости от глубины колодца и его удаленности от дома. При этом учитывается тот факт, что вертикальный напор – это десятикратное его увеличение по горизонтали. К примеру, если в паспорте написано, что насос может поднимать воду на высоту 10 м, то это гарантированно, что он может ее перекачать на расстояние 100 м.

Теперь о таком месте, как ввод воды в дом из колодца. То есть, как правильно это сделать, чтобы данная строительная операция не сказалась на конструкции здания. В принципе, все достаточно просто. Если водопровод сооружается после строительства самого загородного дома, то ввод в него трубы надо будет производить по каналу. Этот канал может быть проведен под фундаментом или в теле фундамента. В любом случае это непростая операция. К примеру, чтобы сделать канал в фундаменте, надо его пробурить насквозь. А сделать это можно только специальной бурильной установкой.

Сверление фундамента под водопроводную трубу

Сложность сооружения канала под фундаментом зависит от глубины заложения этого элемента конструкции дома. Придется произвести достаточно большой объем земляных работ. Но, как показывает практика, чаще всего используется именно первый вариант, связанный со сверлением фундамента, потому что глубина пролегания подводящих труб не очень большая. Ведь, как уже было сказано выше, нет необходимости проводить их укладку ниже уровня промерзания грунта.

Внимание! Вход водопровода в дом надо будет обязательно утеплить. И, неважно, входит он в отапливаемый подвал или нет. Главная задача – не создавать мостиков холода, которые понижают температуру в любом помещении. Утепление производится любыми теплоизоляционными материалами.

Заключение по теме

Казалось бы, провести воду в дом из колодца – процесс не самый сложный. Но сколько в нем нюансов. Учитывать надо все до мелочей, нельзя упускать какие-то незначительные моменты, таких в водопроводной сети просто нет. Тем более, когда речь идет о колодезном водоснабжении дома. Но очень важно содержать воду в колодце в состоянии качественной. Поэтому колодец придется раз в год очищать и ремонтировать, если есть в этом необходимость, имеется в виду ремонт. Не забываем и о самих элементах водопровода, особенно это касается накопительного бака и фильтров. Они также периодически должны подвергаться очистке.

Не забудьте оценить статью:

Как правильно сделать водопровод на даче, как провести водопровод из колодца?

Работы по монтажу систем водоснабжения выполненные специалистами нашей компании >>>

Талдомский гор. округ, дер. Припущаево, СНТ

18 фото

Мос. обл., Одинцовский гор. округ, СНТ «ТЕМП»

18 фото

Мос. Обл., Пушкинский район, дер. Братовщина

21 фото

Мос.обл., Ступинский р-н, дер. Кубасово

129 фото

Мос. обл., Ступинский р-н, дер. Петелинки, СНТ

84 фото

Мос. обл., Орехово-Зуевский р-н, д.Лашино

39 фото

Мос. обл., Раменский р-н, дер. Аргуново

114 фото

Мос. обл. , Солнечногорский р-н, дер. Дудкино

48 фото

Мос. обл., Сергиево-Посадский р-н, СНТ Автолюбитель

60 фото

Мос.обл., Одинцовский р-н, СНТ «Спутник»

42 фото

Мос.обл., Ступинский р-н, снт Шугарово-1

51 фото

Дмитровский гор. округ, СТ «Кунья Роща»

6 фото

Москва, Троицкий адм. округ, СНТ «Орион»

33 фото

Мос.обл., г. Пушкино, ул. Писаревская

27 фото

Мос.обл., Сергиево-Посадский р-н, дер Жучки, СНТ

81 фото

Мос.обл., Щелковский р-н., г. Лосино-Петровский

21 фото

Мос.обл., Щелковский р-н, г. Лосино-Петровский

30 фото

Дмитровский р-н, дер. Хлыбы, кот. пос.

12 фото

Сергиево-Посадский район, г. Струнино

69 фото

Москва, СВАО, район Свиблово, квартира

9 фото

Москва, СВАО, прокладка трубопровода ГНБ

27 фото

Тульская область, Заокский р-н, д. Велегож

21 фото

Коломенский р-н., дер. Озерки, СНТ

15 фото

Талдомский район, дер. Власово

27 фото

Московская обл., р-н Котельники, СНТ

60 фото

Сергиево Посадский р-н, дер. Жучки, кот. пос.

42 фото

Волоколамский р-н, дер. Кобылино, СНТ

24 фото

Наро-Фоминский р-н, дер. Афинеево, СНТ

12 фото

Истринский р-н, дер. Звягинцево, поселок

33 фото

Мос.обл., Павлово-Посадский р-н, дер. Сонино, поселок

60 фото

Истринский р-н, дер. Ягунино, СНТ

15 фото

Нарофоминский р-н, село Литвиново, СНТ

24 фото

Московская обл., Чеховский р-н, дер. Михнево, СНТ

33 фото

Наро-Фоминский р-н, дер Афинеево, СНТ

27 фото

Московская обл., Ступинский р-н, д. Пикино

27 фото

Волоколамский р-н, село Петровское, поселок

39 фото

Московская обл., Раменский р-н, д.Хрипань

27 фото

Калужская обл. пос. Партизанский, СНТ1

9 фото

Московская обл. дер. Бородино, СНТ

15 фото

Московская обл. , д. Терехово, дач. поселок

33 фото

Одинцовский р-н, пос. Кубинка, СНТ «Старт»

15 фото

Солнечногорский р-н, дер. Субботино, СНТ

52 фото

Ногинский р-н, дер. Татаринцево, поселок

30 фото

Ногинский р-н, дер. Татаринцево

18 фото

Новая Москва, деревня Рогово, СНТ

21 фото

Тульская обл., Веневский р-н, дер. Малахово

9 фото

Ногинский р-н, пос. Воровского, СНТ

45 фото

Волоколамский р-н, дер. Коптязино, СНТ «Малинка»

42 фото

Московская обл., Раменский р-н, дер. Натальино

9 фото

Ступинский р-н, дер. Алферово

36 фото

Домодевский р-н. , дер. Истомиха, СНТ «Мечта»

18 фото

Наро-Фоминский р-н, п. Апрелевка, СНТ «Ветеран»

15 фото

Дмитровский р-н., дер. Сарочаны, уч. центр «BMW»

45 фото

Павлово-посадский р-н, дер. Сонино, СНТ

12 фото

Павлово-Посадский р-н, дер. Колобаново, СНТ

9 фото

Истринский р-н, дер. Котово, кот. поселок

3 фото

Ногинский р-н., пос. Воровского, СНТ «Березки»

9 фото

Тверская обл., Калязинский р-н, дер Курьяново

15 фото

Московская обл., Чеховский р-н, дер. Гришенки

9 фото

Дмитровский р-н, дер. Акулово, СНТ

18 фото

Мытищинский р-н. , дер. Сорокино, СНТ «Звездный»

фото

Водопровод на даче из колодца является оптимальной и самой практичной водопроводной системой применяемой для обеспечения водой потребителей во время дачного отдыха! С помощью наших систем осуществляется водоснабжение дачных построек в течении всего летнего сезона, а также во время приездов на дачу зимой.

Основным и очень важным преимуществом этой системы является сам источник воды — колодец. В отличие от скважин вода в колодце как правило не имеет примесей железа и заиливание водоносных каналов происходит на много реже, чем в скважине, а если такое и случиться, прочистить водоностные каналы можно своими силами, с помощью ведра и лопаты.

Правильно выкопаный колодец намного долговечнее любой скважины, он не только менее подвержен заиливанию, но и в отличие от скважины не подвергается корозии — «труба» его железобетонная.

Водопровод на даче запитанный от колодца в отличии от своего аналога запитанного от скважины более прост в обслуживании, среди прочего во время консервации слив воды из водопровода осуществляется из одной точки слива, поэтому для перевода системы в законсервированное состояние требуется минимальное количество манипуляций. Если же в водопровод вода поступает из малозаглубленной скважины, то во избежании перелива скважинной трубы большая часть воды сливается в канализацию, меньшая, из подземного трубопровода, в скважинную трубу.

Выполнить замену насоса или электромагнитного клапана в водопроводной системе из колодца на много проще, чем в водопроводе из скважины. На глубине трех метров от подающего водопровода отсоединяется электромагнитный клапан и с помощью троса насос поднимаетя на поверхность. Чтобы добраться до сливного клапана или насоса в водопроводной системе включающей скважину необходим демонтаж герметичного скважинного оголовка, а это не так просто.

Водопровод для дачи из колодца — устройство

Мы предлагаем установку дачных водопроводных систем работающих от погружного насоса. В отличие от систем включающих поверхностный насос, эти  работают абсолютно беззвучно и процесс консервации в них не сравнимо проще. Абсолютно беззвучно потому что насос находится под толщей воды, а вода являясь неплохим звукоизолятором не пропускает звук от электродвигателя насоса на поверхность.

Процесс слива воды также максимально упрощен. После открытия специального сливного клапана установленного в колодце или байпаса установленного в строении, из системы сливается вся находящаяся в ней вода. В водопроводной системе включающей в свою конструкцию поверхностный насос необходимо сливать воду отдельно из трубопроводов, отдельно из корпуса насоса. Также и при запуске насоса требуется предварительное заполнение его корпуса.

Для непосредственного слива воды мы применяем клапана компании Джилекс серии Фокус, клапана с электромагнитным приводом, а также байпасы. В зависимости от конфигурации, назначения, и протяженности той или иной системы мы устанавливаем одно из перечисленных устройств.

Погружные насосы применяем двух видов — в стандартном исполнении, когда столб воды в колодце не опускается даже в засушливое лето менее чем на 2.5 метра, и устанавливаемые на дно оборудованные патрубком через который происходит забор воды практически с ее поверхности, тем самым обеспечивается сохранение максимально возможного объема воды в колодце. Насосы такой конструкции мы устанавливаем в колодцы уровень воды в которых не стабилен, а иногда опускается ниже двух метров или же в источники воды с низким уровнем воды, но с высоким ее притоком.

Прокладка подземного водопровода на даче

Для полного слива воды из системы подземный трубопровод прокладывается под наклоном в сторону колодца!

Водопровод на даче от колодца к дому,  как и вся водопроводная система прокладывается под наклоном в сторону колодца, а именно находящегося в нем сливного электромагнитного клапана или как в случаях с установкой байпаса, к самой нижней точки системы — насосу. Глубина прокладки водопровода зависит от времени года в котором система водоснабжения будет использоваться. Если это только теплое время года с весны по осень, то прокладка водопровода может выполняться на небольшой глубине, до 1 метра, если же дачный водопровод предполагает зимнее использование, то прокладывается он на большей глубине, не менее 2 метров при входе в колодец и в районе 1,5 метров при вводе трубопровода в дом.

Монтаж внутренней части водопровода

Прокладка водопровода в дом выполняется, не только под фундаментом, но в случае отсутствия доступа в подпол поверхностным путем через стену дома. И в том и другом случае возможно использование дачного водопровода при низких температурах. Для этого в отрезок трубы проходящей в неотапливаемой зоне устанавливается водонагревательный кабель, с помощью которого поддерживается положительная температура воды в этой части трубопровода.

Дачная водопроводная система прокладывается под наклоном в сторону подающей трубы, ведь эта же труба в процессе консервации используется в качестве сливной. Устанавливается гидроаккумулятор, реле давления, в некоторых случаях когда количество воды в колодце ограничено, и реле сухого хода.

Реле давления отвечает за поддержание постоянного давления в водопроводной системе в рабочем диапазоне от 2,5 до 4 атм. Гидроаккумулятор стабилизирует работу водопроводной системы, стабилизируя скачки при пуске и остановке насоса. Реле сухого хода выполняет функцию аварийного датчика, отключающего насос в случае падения уровня воды в колодце на недопустимый для работы насоса уровень.

Горячее водоснабжение на даче

Установка емкостного водонагревателя на даче — это оптимальный вариант!

Дачный водопровод из колодца обязательно включает в себя систему горячего водоснабжения. Она необходима, так как поступающая из колодца вода всегда очень холодная — находясь под землей она не прогревается даже в жаркие летние дни.

Источником нагрева воды в дачном водопроводе обычно является электрический водонагреватель накопительного типа. На дачах мы устанавливаем водонагреватели различного объема — от 30 до 100 литров. Если на вашей даче предусматривается установка ванны или душевой кабины, то нормальной работы системы объем водонагревателя должен быть не менее 80 литров, если же будет только одна мойка или раковина, то возможна установка водонагревателя 30 — 50 литров. Емкостные водонагреватели работают также в автоматическом режиме, поддерживают установленную температуру.

Система полива от водопровода на даче из колодца

Водопровод на даче из колодца может включать в себя систему полива оборудованную как отдельными поливочными стойками, так и одним краном совмещенным с внутридомовой водопроводной системой находящимся на уличной стороне стены дома. Любая система полива, так же как и любой дачный водопровод обеспечивается возможностью полного слива воды на зимнее время.

Наша компания устанавливает различные водопроводные системы для использования на даче!
Имея за плечами огромный опыт установки подобных систем мы работаем максимально быстро и на качественно высоком уровне, для монтажа систем применяем только проверенные временем материалы известных мировых и отечественных производителей.

Звоните в компанию «Комфортная дача» и заказывайте удобные, надежные и практичные водопроводные системы предназначенные для работы именно на дачах!

Тут вы можете рассчитать стоимость:

водоснабженияканализацииотопления

Остались вопросы?
Звоните нам: 8 (905) 556-28-56

Добавить ручной насос к электрическому колодцу – Новости Матери-Земли

Несколько лет назад сильный ледяной шторм отключил электричество в моей семье на пару дней… и мы внезапно оказались без использования нашего электрического скважинного насоса. Пока мы шарили по освещенному свечами дому — не в силах сварить кофе, приготовить еду, помыть посуду, спустить воду в туалете или даже сделать глоток воды из-под крана (но при этом остро осознавая, что всего в 15 футах под нами все утоляющее жажду жидкости, которую мы когда-либо могли хотеть) — мы чувствовали себя, как товарищи по плаванию, застывшие в море в «Иней древнего мореплавателя», с «водой, водой, везде, / Ни капли для питья»!

Тогда я вспомнил, что, когда я был подростком, один из наших соседей присоединил рабочий ручной насос к своему электрическому скважинному насосу… и я пожалел, что у меня не хватило предусмотрительности и ноу-хау, чтобы установить подобное приспособление на нашу установку. Я решил — тут же — по крайней мере исследовать возможность. К счастью, я тоже это сделал, потому что установка ручного насоса на нашу скважину оказалась легкой задачей (даже для такого любителя-самоделки, как я!).

И если вы ищете недорогую неэлектрическую резервную конструкцию для насосной системы, работающей от сока, мое решение может вам подойти!

Недорогие детали для насосов

Как показано на прилагаемой схеме, наш ручной насос и связанные с ним компоненты полностью отделены от электрического агрегата. Два насоса просто используют один и тот же корпус скважины (в данном случае это труба диаметром 6 дюймов, которая уходит в землю на 125 футов). Кроме того, поскольку уровень грунтовых вод находится всего на 13 футов ниже верхней части обсадной трубы нашей скважины, мы смогли выбрать для наших целей простой ручной насос с неглубокой подачей вместо того, чтобы покупать более дорогой глубоководный насос. (Чтобы рассчитать высоту уровня грунтовых вод, я просто опустил веревку, к концу которой был привязан небольшой кусок дерева, в обсадную трубу колодца, пока древесина не всплыла, а струна не ослабла, а затем я отметил и измерил веревку. .)

Для установки устройства с ручным управлением мы собрали следующие материалы: ручной насос Sears, Roebuck & Co. с кувшинным носиком, 25 футов пластиковой трубы диаметром 1 1/4″, один пластиковый винтовой переходник (для присоединение отводной трубы к насосу) и два хомута для шланга 1 1/4″ (один я использовал для крепления отводной трубы к пластиковому переходнику, а другой — для временного прикрепления отводной трубы к крышке колодца, чтобы трубка не t «случайно» упасть в обсадную трубу, пока мы собирали систему). Общий счет за эти компоненты, , включая насос , стоил чуть менее 50 долларов. И если учесть, что наша первоначальная установка скважины стоила нам огромных 2000 долларов, эта ручная система резервного копирования была довольно выгодной сделкой!

Единственным специальным инструментом, который мне понадобился для установки устройства, была кольцевая пила с долотом 1-1/4″, которым я просверлил круг через крышку колодца. И хотя я решил построить небольшую деревянную насосную из обрезков пиломатериалов, чтобы установить на ней водовоз, вы можете просто прикрепить насос к столу для пикника или даже прямо к самой крышке колодца.

Выплата ручного насоса

Мы установили ручной насос почти три года назад, и он оказался очень успешным. Сначала мы думали, что можем прибегать к нему только изредка в экстренных случаях, но на самом деле он используется почти каждый день. Да ведь соседские дети на самом деле износили наш родной насос в первое же лето, когда он у нас был в эксплуатации! (Даже в самые жаркие дни вода из него была прозрачной и ледяной.)

Теперь у нас есть более дорогой «напорный» насос. Эта машина имеет камеру высокого давления и два крана, что позволяет нам накачивать ледяной душ или, подключив садовый шланг к одному из патрубков, поливать наши цветы и овощи. Но лучше всего то, что нам больше не нужно таскать ведра к дому во время отключения электроэнергии, как это было с насосом более ранней модели. Пропустив шланг между колодцем и ближайшим наружным краном, мы можем пополнить резервуары для хранения воды и нагревателя и / или перекачивать воду прямо в любой кран в доме! И хотя мы до сих пор на самом деле не приветствуем те случайные периоды временных отключений электроэнергии, когда они случаются, мы больше не ждем с тревогой капания из крана.

Теперь, если бы мы только не забыли пополнить запасы этой коробки аварийных свечей, все было бы готово!

Блог Simple Pump — Как установить собственный ручной насос для скважин: пошаговое руководство

Большинство насосов для скважин работают от электричества. Хотя это имеет несколько преимуществ с точки зрения эффективности и надежности, оно не компенсирует один огромный недостаток — у вас не будет воды в случае отключения электроэнергии.

Перебои в подаче электроэнергии случаются неожиданно и могут длиться часами, если не днями. Если это произойдет, и ваше водоснабжение полностью зависит от постоянного потока электроэнергии, вы останетесь без воды.

Поэтому домохозяйства устанавливают ручной насос для пополнения запасов воды. Поскольку эти скважинные насосы работают вручную и не нуждаются в электричестве, на них не влияют перебои в работе.

Однако установка скважинного насоса может быть пугающей и требует дополнительных затрат. Это отпугивает домовладельцев, потому что они не хотят нести дополнительные расходы в качестве меры предосторожности. Мы здесь, чтобы сказать вам, что вам не нужно платить компании за установку.

Процесс может показаться сложным, но он очень прост, если у вас есть верная информация. К концу этой статьи у вас будут все необходимые знания.

Как установить собственный ручной насос для глубоководной скважины

Шаг 1: Подтвердите установку трубопровода скважины

Большинство установок глубинных насосов достаточно просты, чтобы домовладельцы могли выполнять их самостоятельно, поскольку ручной насос можно установить рядом с погружным насосом.

Однако есть одно смягчающее обстоятельство, при котором мы бы посоветовали связаться со специалистом и попросить его выполнить установку.

Если ваша погружная выходная труба проходит через верхнюю часть крышки колодца, вы не сможете выполнить установку самостоятельно. Вам придется нанять кого-нибудь, чтобы поднять крышку колодца с насосом и трубами и заменить ее крышкой колодца ручного глубокого колодца.

Как только они это сделают, им нужно будет поместить насос в новый корпус и загерметизировать. Вы не можете сделать это самостоятельно. Однако после того, как они будут сделаны, вы можете взять на себя и установить ручной насос.

Есть еще несколько вещей, которые вы должны проверить, прежде чем начинать установку самостоятельно.

Сначала , вы должны уметь работать с электропроводкой и выполнять простые сантехнические работы. Эти навыки пригодятся вам при установке нового насоса.

Второй , убедитесь, что вы знаете, как отключить питание погружного насоса. Если вы давно не живете в этом районе, возможно, вы не знакомы с тем, как это работает. Или, если вы делитесь имуществом с кем-то еще, они могут включить его после того, как вы отключите его.

Третий , проверьте вес устанавливаемого скважинного насоса. Вы должны быть в состоянии поднять его легко. Если это слишком тяжело для вас, попросите друга или члена семьи помочь вам. Однако, если это невозможно, лучше доверить это профессиональной монтажной компании.

Шаг 2. Получите инструменты

После того, как вы подтвердите, что можете выполнить установку самостоятельно, вам необходимо получить некоторые инструменты.

Инструменты гарантируют, что вы будете готовы и оснащены для беспрепятственного выполнения установки. Очень важно иметь их все, так как каждый отвечает за конкретную задачу и не может быть заменен другим. Следующие инструменты рекомендуются для ручного глубоководного насоса Simple Pump, другие производители могут рекомендовать другие инструменты для работы.

Вот список всего, что вам понадобится:

• 1 Набор шестигранных ключей (1/4”, 3/16”, 5/32”)
• 2 плоскогубца
• 2 Ключа с тисками
• Тефлоновая лента
• Разбавленный раствор хлорной извести
• Кусачки или инструменты для зачистки проводов (потребуются только в том случае, если вы устанавливаете ручной погружной насос рядом с погружным скважинным насосом)
• Противозадирная смазка Permatex (подойдет небольшой тюбик)
• Фиксатор резьбы Loctite (средней прочности)

Шаг 3.

Осмотрите лунку

Снимите крышку лунки и с помощью фонарика найдите препятствия. Это может включать запутанные или лишние провода.

Колодцы без погружной трубы через заглушку имеют безамбарный переходник. Этот компонент отвечает за подтягивание воды вверх. Вам нужно расчистить достаточно места, чтобы вы могли опустить трубу на ее глубину.

Шаг 4: Замена существующей крышки скважины

Если в вашей скважине уже есть электрический погружной насос, вам необходимо заменить ее новой крышкой скважины. Конкретный процесс зависит от типа используемой крышки.

Колпачок для безамбарного колодца

Крышки для безамбарного колодца очень легко заменить. Отсоедините три провода и по очереди прикоснитесь их оголенными концами к корпусу колодца. Затем прикрепите их к трубопроводу на несколько футов ниже.

После этого проведите проводку внутрь корпуса и наденьте на корпус колпачок колодца. Выровняйте его и выведите провода за пределы кожуха и пропустите их через нижнюю часть крышки колодца.

Закройте проводку и убедитесь, что она не мешает ручному насосу. Прикрепите силовые кабели и страховочный трос погружного насоса к трубе погружного насоса. Убедитесь, что ни один из них не спиралевидный и ровный на своей поверхности.

Когда закончите, снова подключите электричество и запустите существующую помпу, чтобы убедиться, что она работает правильно.

Механически обработанная крышка колодца

Механически обработанная крышка колодца используется, когда погружная труба проходит через крышку колодца. В таком случае мы рекомендуем обратиться к профессионалу для установки. Они будут иметь дело с крышкой колодца, а также.

Шаг 5. Установка цилиндра ручного насоса

Используйте разбавленный раствор отбеливателя для очистки всех труб и стержней, которые вы будете использовать. Важно убедиться, что они не загрязнят вашу воду. Затем соедините наружную резьбу на штоке поршня с внутренней резьбой на насосной штанге.

Вы можете дополнительно затянуть их с помощью Loctite.

Нанесите около 3 витков тефлоновой ленты на наружную резьбу, а затем сделайте отметку на расстоянии 5/8 дюйма от одного конца трубы. Подведите насосный шток, прикрепленный к штоку поршня, к охватываемому концу отводной трубы.

Затем ввинтите отводную трубку в цилиндр насоса и затяните ее. Когда вы закончите, вставьте цилиндр насоса и поместите предохранительный инструмент на головки трех болтов на крышке колодца. Поместите конец трубы с внутренней резьбой на предохранительный инструмент.0037
Добавьте все насосные станции и отводные трубы, сохраняя расстояние от 4 до 6 дюймов между вершинами каждой из них.

Присоедините вторую насосную штангу к только что установленной штанге. При их соединении следует использовать швеллерные замки или тиски. Не прилагайте слишком много усилий, потому что вы можете сломать стержень.

После того, как вы закончите, установите вторую отводную трубу. Следуйте тому же методу, что и для первой трубы. Затем выгните его так, чтобы вы могли вставить его в охватываемый конец отводной трубы.

Поднимите отводную трубу и снимите предохранительный инструмент. Опустите трубу на несколько дюймов и прикрепите предохранительный инструмент к следующей отводной трубе.

Продолжите этот процесс для всех ответвлений.

Шаг 6. Продолжайте движение, пока не достигнете уровня грунтовых вод

Продолжайте присоединять трубы, пока не достигнете уровня грунтовых вод. В идеале вы должны знать общую глубину вашего колодца и статический уровень воды, чтобы убедиться, что вы правильно расположили насос.

Вы можете рассчитать, какое расстояние вам нужно пройти, подняв насосную штангу над землей. Перемещайте его вверх и вниз каждый раз, когда добавляете трубку. Вы почувствуете разницу в усилии, которое потребуется, чтобы поднять его, как только вы доберетесь до воды. Убедитесь, что вы расположили насос с достаточным запасом, чтобы учесть сезонные различия в вашем статическом уровне воды, в противном случае вам может потребоваться добавить дополнительные отводные трубы, если цилиндр насоса окажется выше вашего уровня воды, когда вам нужно его использовать.

Шаг 7: Установите головку насоса

Проверьте, не нужно ли отрегулировать насосную штангу. После того, как с этим разобрались, установите стояк.

Наденьте его на шток насоса и опустите. Затяните соответствующие стяжные болты и монтажные болты. Затем прикрепите рычаг и ручку в сборе.

Шаг 8. Накачивайте воду

Вам потребуется 7-10 раз накачать воду, чтобы она достигла напора насоса. Вода будет выходить из насоса, и у вас будет к ней доступ.

Со временем вам может понадобиться увеличить количество насосов, прежде чем вы получите воду, потому что уровень грунтовых вод понизится. Тем не менее, это не будет радикальным изменением, если вы не перекачаете.

Поздравляем! Ваш ручной насос для глубокого колодца настроен!

Часто задаваемые вопросы о ручных насосах для глубоких скважин

Q1. Ничего, если я буду качать свой ручной насос для глубоких скважин только изредка?

Если в вашей скважине высокая концентрация твердых частиц или минералов, они будут скапливаться на различных компонентах скважинного насоса. Таким образом, вы должны качать его в течение нескольких минут каждую неделю, чтобы предотвратить эти отложения.

Q2. Каково нормальное положение рукоятки насоса?

Нормальное положение — вертикальное. Ручка должна указывать на небо. Это положение предохраняет шток насоса от загрязнения.

Q3. Не замерзнет ли мой скважинный насос зимой?

Вода в вашем скважинном насосе, вероятно, не замерзнет, ​​поскольку в большинстве наших штатов температура не опускается ниже точки замерзания. Однако на всякий случай лучше сделать небольшое дренажное отверстие. Ознакомьтесь с нашей статьей о морозостойких скважинных насосах.

Q4. У вас есть видео, показывающее установку ручного насоса для глубокой скважины?

Да, зайдите на канал Simple Pump на YouTube, чтобы увидеть, как мы устанавливаем ручной насос для глубоких скважин.

Подведение итогов

Это все, что вам нужно знать об установке ручного скважинного насоса на своем участке. Процесс немного сложный, но с правильным руководством вы не справитесь.
