Камин своими руками: фото, чертежи, пошаговая инструкция

Современный загородный дом с просторной гостиной сложно себе представить без массивного кирпичного камина. Он придает помещению уютный и красивый вид, а также дает возможность приятно провести время на дружеских посиделках или романтическом свидании. Открытый огонь создает невероятную атмосферу тепла и уюта, в которой можно расслабиться после тяжелого дня и отдохнуть от проблем. При использовании детальней чертежей и расчетов, можно соорудить камин своими руками из кирпича.

Однако такое строительство является достаточно сложным и ответственным делом, поэтому необходимо учитывать правила печной кладки, подготовить необходимые материалы и инструменты, а также найти оптимальный чертеж или создать его самостоятельно.

Камин своими руками из кирпича

Содержание

• 1 Расчет камина
• 2 Виды каминов из кирпича
  • 2.1 Встроенные
  • 2.2 Пристенные
• 3 Подготовка к строительству
• 4 Материалы и инструменты
• 5 Строительство фундамента
• 6 Кладка камина
• 7 Основные принципы строительства камина
• 8 Фото вариантов постройки камина из кирпича своими руками

Расчет камина

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

Виды каминов из кирпича

Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.

Фото углового камина

Встроенные

Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

Пристенные

Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.

Фото прямого камина

Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

Подготовка к строительству

Начало любого строительство – это подготовка эскиза и проведение расчетных работ. Для начала следует нарисовать будущий камин от руки по отношению к помещению. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и другие элементы. Размеры сначала следует указать предварительно, после чего произвести расчеты по формулам.

На основании приблизительного рисунка следует сделать подробный чертеж. В нем нужно указать размеры всех деталей, боковой разрез постройки и другие элементы. Особое внимание необходимо уделить схеме порядовки, по которой будет проводиться постройка. Существует множество таких схем. Можно выбрать оптимальный вариант или продумать свой собственный. Можно использовать и один из готовых чертежей камина, предварительно подогнав его с учетом размера и особенностей помещения.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

• мастерок;
• строительный уровень;
• лопата;
• рулетка;
• емкость для замеса раствора;
• шлифовальная машинка;
• отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Строительство фундамента

Перед строительством любого вида камина требуется возведение фундамента под ним. Размер фундамента должен превосходить габариты камина примерно на 25 см с каждой стороны. Глубина основания зависит от веса камина и его размера. Для изделия среднего размера достаточно глубины основания в 50-60 см.

Первым этапом строительства фундамента является выкапывание ямы. После чего дно нужно утрамбовать, после чего засыпать смесью гравием и песка. Следующий этап заключается в монтаже опалубки. Для дополнительного укрепления внутрь опалубки следует установить металлическую решетку. Фундамент заливается раствором, для приготовления которого используется песок, цемент и гравий. Оптимальным решением является такая пропорция компонентов 3:1:4.

Фундамент полностью застывает за месяц. После чего его можно покрыть цементно-песчаной смесью, а также положить слой гидроизоляции. Возведение камина можно начинать только после того, как основание полностью застынет.

Кладка камина

Особое внимание следует уделить укладки первого ряда. По правилу он укладывается без раствора. Кирпич необходимо замочить в воде непосредственно перед укладыванием, чтобы он не впитывал влагу с раствора.

Схема кладки кирпича

Первый ряд кирпича должен быть выведенным на уровень пола. Часть камина над полом должна составлять как минимум 30 см до топки. После чего устанавливается зольник и дверцы поддувала. Зольник может быть выполнен в виде дверцы или выдвижного ящика.

После чего выполняется кладка камина по предварительно выбранной схеме. Дверцы поточной лучше всего сделать из металла с огнеупорным стеклом.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

Угловой камин

• первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
• первые два ряда являются основанием;
• следует использовать кирпич без надломов, трещин, скол и других повреждений;
• если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
• огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
• толщина шва при строительстве не должна быть выше 5 мм;
• если между швами появились излишки смеси, ее нужно удалить до застывания;
• необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
• при строительстве следует использовать однородный раствор без комков;
• раствор нельзя использовать для обмазывания камина внутри;
• оптимальное время для строительства – лето или другой теплый период;
• начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
• дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор. Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи.

Фото вариантов постройки камина из кирпича своими руками

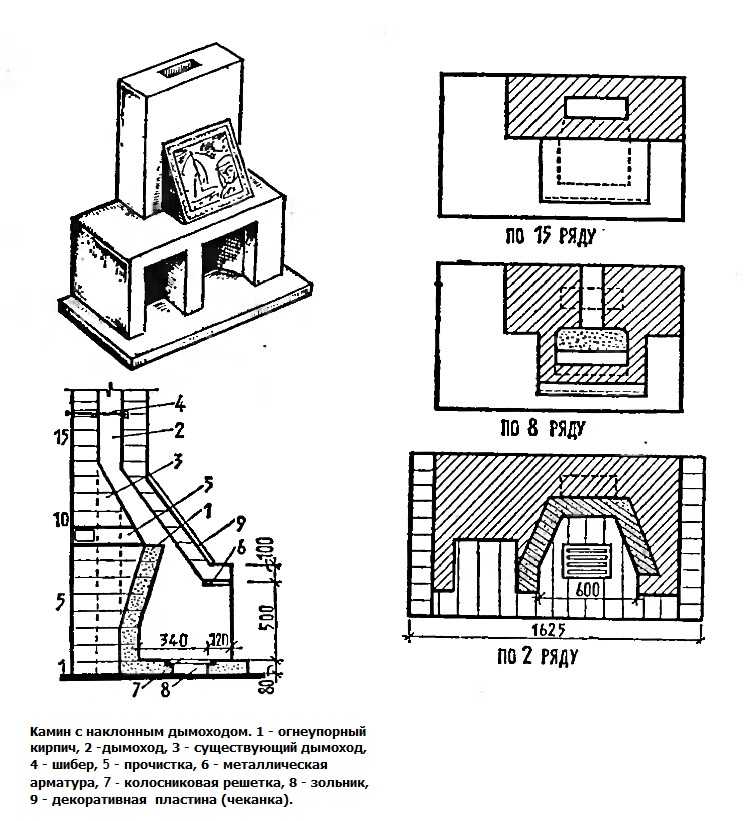

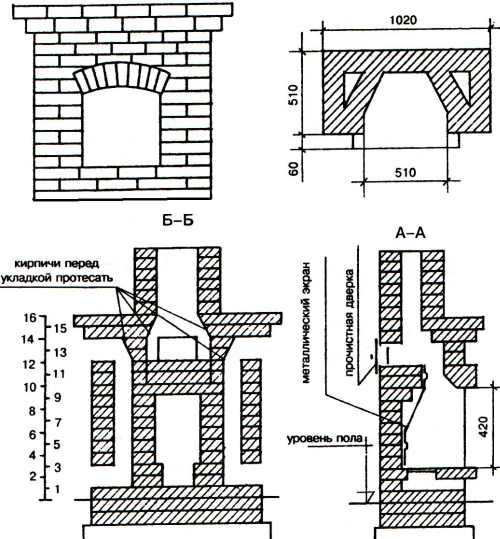

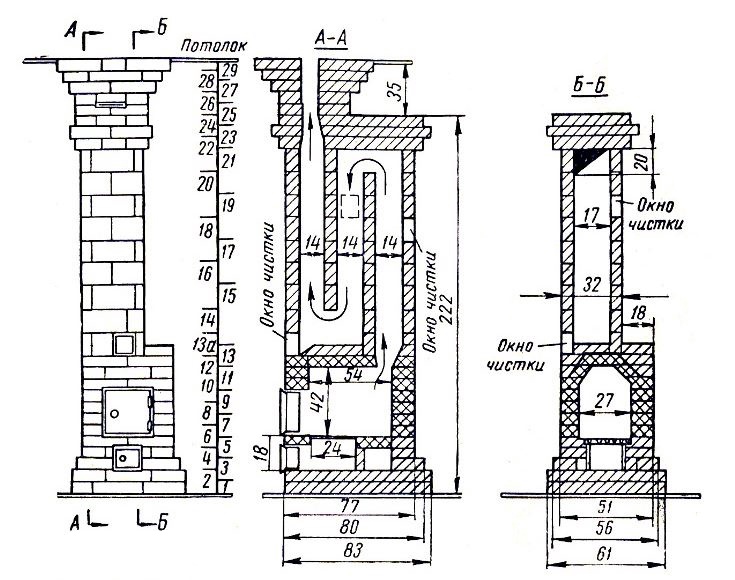

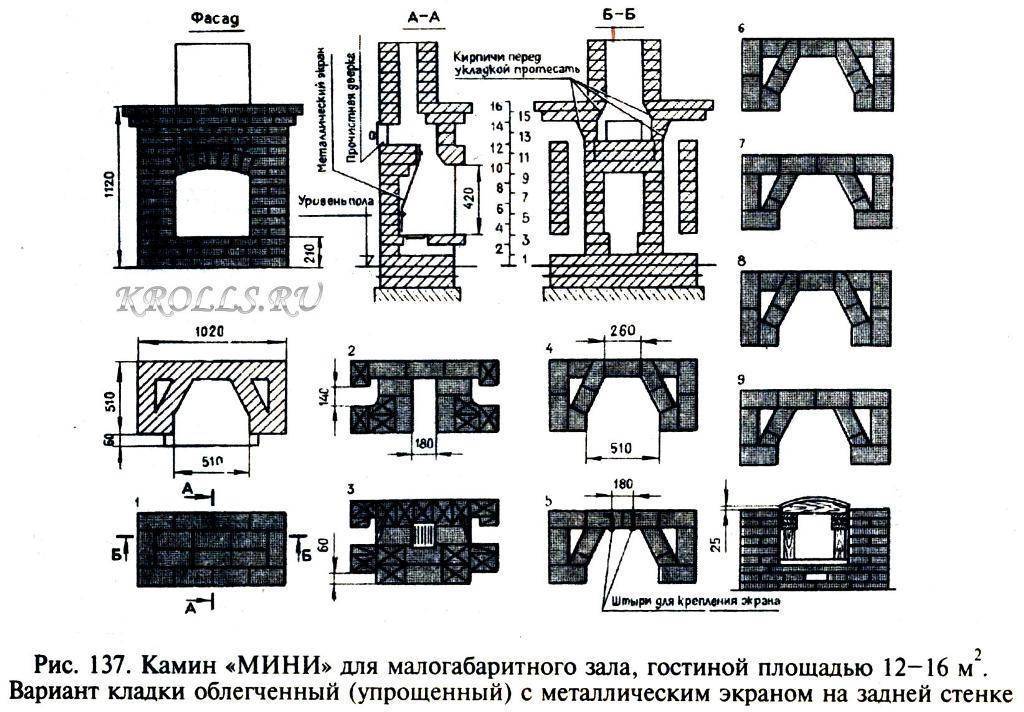

Чертежи и схема кладки камина из кирпича своими руками

Кладка камина – непростой процесс, который требует от мастера внимательности и четкого следования алгоритму работы этап за этапом. И прежде чем приступить к подготовке фундамента и кладке кирпичей, нужно спланировать порядок действий, который во многом определяется выбранной схемой камина, а также порядовкой. В статье будут рассмотрены варианты чертежей и порядовки для печных устройств различного типа.

Выбираем схему камина из кирпича

Для чего нужна схема кладки?

Правильно составленный чертеж будущего устройства и схема кладки – большая часть успеха всего мероприятия. Именно от этапа планирования будет зависеть внешний вид камина, его эстетические показатели, а также безопасность и период эксплуатации. Составить чертеж, не имея особого опыта, можно и своими руками, если взять за основу хорошо продуманные типовые схемы каминов.

Схема кладки камина из кирпича с открытой топкой, представленная на фото, сразу же дает понять, с чего необходимо начать строительство, какие конструктивные особенности имеет печное устройства и какие виды работ при этом нужно выполнить. В процессе кладки кирпичей даже опытные мастера частенько обращаются к схемам, чтобы исключить возможность допущения ошибок.

Особенно важно сверяться с чертежом при строительстве топки и обустройстве дымохода. Если они будут выложены неправильно, в камине не создастся необходимая тяга и толку от такого печного оснащения особого не будет.

Типовая схема камина

Прежде чем приступить к обустройству печного отопления, нужно учесть несколько важных требований, предъявляемых к конструкциям, а именно:

• отсутствие задымленности при использовании;
• хорошая тяга в дымоходе;
• высокий кпд оборудования;
• подходящий к интерьеру вид камина.

В качестве образца ниже представлен чертеж камина в английском стиле. На его основе можно создать несколько различных модификаций печных устройств из кирпича, но главное, чтобы в саму конструкцию входили такие элементы, как:

• Топочная камера. Отделение, куда кладутся дрова или уголь;
• Дымоход. Устройство для выведения дыма из камина;
• Каминная плита. Огнеупорная защита от перегрева оборудования, которая размещается между полом и топкой;
• Зольниковая камера. Отделение, в которое сбрасываются отходы от сгоревших дров и угля;
• Дымовой карниз. Деталь, которая располагается над топкой, выполняет декоративную функцию;
• Газовый порог. Система, благодаря которой копоть не попадает в комнату;
• Колосниковая решетка. Врезная конструкция, ответственная за правильное распределение воздушных масс внутри камина.

Предложенная схема камина из кирпича своими руками является одной из несложных. Если вникнуть в суть вопроса, по данному чертежу можно сделать еще не менее 10 различных вариантов каминов с прямым дымоходом.

Устройство печи-камина

Печь-камин – это комбинированный вариант печного оборудования, который вобрал в себя преимущества и печей, и каминов. Типовая схема печи-камина из кирпича, предложенная на фото, имеет несколько нюансов. В процессе возведения ее необходимо учитывать индивидуальные особенности помещения, высоту потолков и тип фундамента. В соответствии с этими параметрами в базовый чертеж следует внести коррективы, да так, чтобы дно топки располагалось на высоте примерно трех кирпичей от пола.

После подготовки фундамента своими руками, делают гидроизоляцию с помощью рубероида, после чего приступают к укладке цокольного ряда камина. Как правило, чтобы устройство имело более привлекательный вид, кирпичные блоки устанавливают на ребро, а при возведении основных частей конструкции их укладывают плашмя.

Чертеж углового камина

Угловые камины – практичные и функциональные приспособления, которые не только отапливают комнату, но и заминают мало места, в особенности это касается встроенных в стену устройств. Схема углового камина из кирпича наглядно демонстрирует эстетическую привлекательность оборудования. Очевидно, что топка, ориентированная симметрично по отношению к стенам, создает оригинальное оформление в помещении.

Однако следует учесть, что схема укладки трубы может несколько видоизмениться, если возводить конструкцию у внутренней стены. В таком случае труба должна размещаться значительно выше конька крыши. Дело в том, что при длительном использовании печного оснащения труба перегревается, поэтому нужно заранее продумать план противопожарных действий.

Заключение

Чертежи каминов из кирпича не отличаются особой простотой, что обусловлено техническими особенностями самого печного оборудования. Но при более детальном рассмотрении вопроса, вникнуть в суть дела можно и без привлечения печника-профессионала. Главное не допустить ошибок в расчетах и чертежах, а при возведении конструкции придерживаться подготовленного плана.

Кирпичные (каменные) камины и дымоходы – Бесплатные планы – Часть 1

Рисунок 1 – Каменный камин

Примечание: Эти планы и инструкции носят общий характер. Всегда проверяйте в местном строительном отделе информацию о конкретных строительных нормах и правилах в вашей юрисдикции.

Основание:

Строительство традиционного кирпичного или каменного камина и дымохода начинается с фундамента. Во многих случаях строительство сборного блока может также включать в себя работы по фундаменту, особенно если блок должен быть заключен в кирпич. Фундамент камина возводится таким же образом и в то же время, что и для остальной части дома.

Примечание: После постройки дома можно добавить отдельный кирпичный камин и фундамент дымохода. В некоторых случаях это может включать некоторые работы по сносу существующих фундаментных стен.

Первый шаг — определить местонахождение камина по отношению к дому, а затем провести раскопки. Возведение опалубки фундамента, установка арматурных стержней, заливка бетона и, наконец, возведение самих стен.

Стены фундамента могут быть выполнены из монолитного бетона или бетонных блоков. Логичнее всего построить их из того же материала, что и фундаментные стены для остальной части дома.

Фундамент, скорее всего, будет иметь форму большого прямоугольника, как показано на рис. 2. Это, конечно, зависит от конструкции самого камина. Чтобы придать топке дополнительную прочность, возводятся две внутренние стенки, которые делят прямоугольник на три части, как показано на рис. 3. Центральная полость становится золоотвалом. Два внешних вертикальных армирующих стержня диаметром примерно 1/2 дюйма, встроенные в основание и занимающие всю высоту камина. Они предусмотрены для увеличения общей прочности каменной кладки.

Рисунок 2 – Форма фундамента камина

Рисунок 3 — Фундамент камина из 3 частей

Рисунок 4 – Дверь зольника

По мере возведения стен в них должны быть предусмотрены проемы, предусмотренные проектом камина. Например, если в камине имеется зольник, необходимо установить дверцу для очистки зольника , как показано на рисунке 4. Эта дверь обычно находится рядом с цокольным этажом. Дверь для очистки обычно располагается на два-три ряда выше уровня пола, чтобы обеспечить больше места для хранения золы, а также потому, что дверь, расположенная слишком близко к полу, быстрее ржавеет. В домах с подпольями или там, где прочистная дверь в подвале неудобна, ее можно установить так, чтобы она была доступна снаружи, как показано на рис. 5.9.0009

Рисунок 5 – Кладка фундамента камина

Иногда требуются другие отверстия, например, когда дымоход печи и дымоход камина имеют общий дымоход.

Примечание: Законы о пожарной безопасности, как правило, запрещают камин и печь использовать один и тот же дымоход.

Дымовая труба, выходящая из печи, пробивает стены фундамента глиняным воротником. Затем он соединяется с отдельным дымоходом из глиняной плитки, который ведет к дымоходу, как показано на рис. 5.

Дополнительная информация по монтажу и подключению дымоходов печи.

Продолжение…
