Черновой пол в деревянном доме

Каждому понятно, что невозможно жить в помещении без обустройства пола. Будь то дом или квартира, без него не обойтись. А вот нужен ли черновой пол в деревянном доме, знают не все. Зачем нужны дополнительные растраты на его обустройство? Неужели нельзя обойтись чистовым покрытием? И что подразумевается под этим названием? Эта статья для тех, кто хочет в этом разобраться и сделать черновой пол самостоятельно.

Что такое черновой пол?

Черновой пол представляет собой своеобразное основание под чистовое покрытие, создающий для него горизонтальную ровную плоскость. Он служит для распределения нагрузки на напольное покрытие.

Классикой чернового покрытия считается устройство чернового пола на лагах. Именно такое, как обычно делается в деревянных строениях. Для него на базовое основание укладываются лаги с определенным расстоянием друг от друга. На больших площадях предусматривают двойную систему рам, так называемую обрешетку.

В ней между лагами устанавливают перемычки из бруса (ригеля). При этом постоянно следят за горизонтальным выравниванием поверхности бревен. К нижней части лаг крепят черепной брусок. На него и осуществляется укладка чернового пола из фанеры или древесной плиты. Впоследствии между лагами прокладывают утепляющий материал и гидроизоляцию.

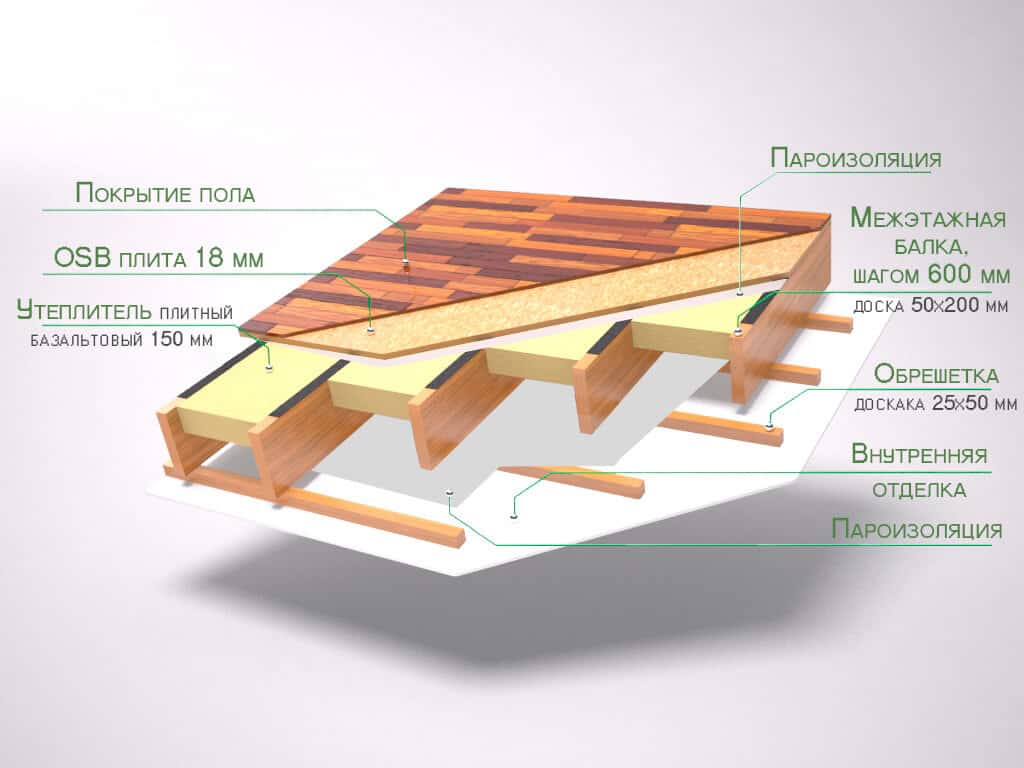

Cверху на черновые полы укладывают утеплитель и пароизоляцию. Для изготовления чернового покрытия используют древесностружечную или древесноволокнистую плиты или фанеру

Этапы устройства чернового пола

А теперь подробнее о том, как сделать черновой пол своими руками. Есть два варианта установки лаг: по перекрытию или по основанию. В любом случае перед оборудованием чернового пола необходимо позаботится о вентиляции подпола. Для нее достаточно просверлить несколько круглых отверстий в углах дома. Впоследствии их закрывают решетками. Так же перед началом работ все подпольное пространство обрабатывается антисептиком. Эти мероприятия служат залогом прочности и долговечности деревянного дома.

Подготовка лаг для строительства

По сути, лаги — это бруски, из которых выполняется каркас для будущего пола. Для них используют доски из древесины второго или третьего сорта. Так как обычно такие бревна имеют неровную поверхность перед применением их надо подготовить.

Для этого сторону, на которую будет крепиться чистовой пол необходимо выровнять с помощью топора. Сделать поверхность идеально ровной не получится, но немного выровнять необходимо. От этого зависит горизонтальность чистового покрытия. Сверху лаги покрываются антисептиками.

Установка лаг по перекрытию

Перед укладкой лаг в верхнем венце стен делаются пазы. Оструганные бревна должны лечь точно в эти пазы, но с расстоянием от торца до стен в 2-3 мм. Позднее между ними устанавливают прокладку для звукоизоляции. Кроме пазов в балках, для длинных лаг устанавливают дополнительную опору в виде кирпичных столбов. Расстояние между лагами зависит от толщины досок используемых для настила пола. Чем тоньше доски, тем чаще располагаются лаги.

Под доски толщиной 35 мм расстояние между лагами составляет не менее 50 см, 35-40 мм – 80 см, более 40 – 100 см

Обратите внимание! После установки лаг их концы необходимо скрепить. Это нужно для того чтобы они не разошлись в процессе настилания досок чернового покрытия.

Установка лаг по основанию

Поверхность основания перед выполнением работ разравнивается, засыпается щебнем и утрамбовывается. Далее производятся замеры и разметка для опор. В качестве опор могут выступать либо ростверк укрытый рубероидом, либо брусья нижней обвязки. В первом варианте отметку ставят на рубероиде, во втором на брусьях.

Горизонтальность лаг проверяется не только относительно земли, но и относительно друг друга. Они должны лежать на одном уровне. Максимально допустимое отклонение на 1 м² не более 1 мм

Опорные столбы устанавливают на фундамент, минимальные размеры которого для одного элемента составляют 40×40 см. Высота его должна быть не менее 20 см, причем 5 из них выше грунта. На опоры под лаги подкладывают гидроизоляционный материал. Он защитит древесину от плесени. К столбикам лаги крепят с помощью уголков и саморезов с дюбелями. Такое же устройство имеет черновой пол в кирпичном доме.

Крепление бруса

Для опоры под черновой пол на лагах используют брус сечением 50×40 мм или 50×50 мм. Крепят его к нижней части лаг с обеих сторон. При этом необходимо учитывать размер будущего утеплителя, который будет уложен на черновое покрытие. Экономичнее не приобретать готовые бруски, а купить доску 150×40 и распустить ее на три части. В итоге из одной доски получится три бруска 50×40 мм.

Укладка чернового пола

Выполняют черновой пол из фанеры или листов ОСБ, ДСП. Желательно использовать плиты со шпунтованными торцами толщиной около 20 мм. Допускается применение листовых материалов толщиной 12 мм в два слоя. Чтобы закрепить их надежно по всему периметру, к лагам делается обрешетка из дополнительных поперечных брусков. Доски чернового пола крепят при помощи саморезов с шагом 90-140 мм. Если пол делается из листовых материалов стыки должны приходиться на центральную ось дополнительных балок.

Обратите внимание! Некоторые мастера советуют для чернового пола использовать не качественный материал, а бросовую доску, горбыль или штакетник. Связано это с тем что черновое покрытие реагирует на перепады влажности и температуры. А такой материал способен к деформации.

Закончив монтажные работы, приступают к укладке теплоизоляционного материала и гидроизоляции. Следует быть очень аккуратным. Доски чернового покрытия могут проломиться под тяжелым весом. Поэтому ходить желательно по лагам или накинутым на них толстым доскам

Итоги и видео с примером проведения работ

Вот пожалуй и все, остальное в ваших руках. Ненужные, казалось бы, растраты на такое устройство полов со временем окупятся. Слой утеплителя, уложенный на черновое покрытие, поможет сэкономить на отоплении. А это согласитесь существенный аргумент в пользу устройства чернового пола. К тому же качественно выполненный черновой пол это залог долговечности финишного покрытия.

• Автор: Алексей
• Распечатать

Оцените статью:

(2 голоса, среднее: 2 из 5)

Поделитесь с друзьями!

Черновой пол в деревянном доме ? своими руками: инструкция

Прежде чем монтировать черновой пол в деревянном доме своими руками необходимо ознакомиться со всеми конструктивными нюансами. Какими способами они могут настилаться в зависимости от архитектурных характеристик строений? Какие требования при монтаже необходимо соблюдать? Подробнее читайте далее.

Черновой пол в деревянном доме своими руками

Содержание статьи

• 1 Какие бывают черновые полы?
• 2 Общие требования к черновым полам
• 3 Черновые полы по несущим деревянным балкам
• 4 Устройство черновых полов по лагам
• 5 Как избежать ошибок во время строительства чернового пола
  • 5.1 Цены на доски для пола
  • 5.2 Видео – Черновой пол своими руками

Какие бывают черновые полы?

Вид черновых полов	Технические особенности и краткие характеристики
Настил по лагам	Чаще используются как основания для чистовых покрытий: клееная доска, штучный натуральный паркет, различные виды ламината, линолеум, мягкие покрытия. Главное требования к таким конструкциям – ровное и сплошное основание, способное выдерживать максимальные расчетные нагрузки. Для изготовления применяются плиты ОСП, фанера, строганные доски. Для защиты конструкции от вредного воздействия влаги используются традиционные или современные материалы. Такие полы рекомендуется применять во время строительства межэтажных перекрытий.
Настил под лагами	Полы устанавливаются под лагами на специальные черепные бруски. Между лагами и чистовым полом имеется пространство, в которое могут укладываться утеплители. Для изготовления используются небольшие отрезки и отходы, что дает возможность сокращать финансовые потери.
По несущим балкам или под ними	Наиболее экономный и надежный метод возведения черновых полов. С учетом места крепления основания могут быть утепленными или под чистовой настил. Расстояние между несущими балками выбирается в зависимости от эксплуатационных характеристик чистового покрытия.

Во время выбора конкретного варианта нужно учитывать назначение строения, этажность, используемые материалы и технологии.

Общие требования к черновым полам

Вне зависимости от типа конструкций строительные нормы и правила требуют выполнения следующих мероприятий.

Защита от огня. Все огнезащитные материалы делятся на две группы по стойкости к возгоранию. Первая группа применяется для деревянных домов с печным отоплением. В реализации имеется большой ассортимент растворов, пропитка делается пневматическим краскопультом или малярными кисточками. Обязательное условие – пиломатериалы должны быть сухими. Количество слоев определяется с учетом назначения древесины.

Пиломатериалы обработаны огнебиозащитной пропиткой

Защита от гнилостных процессов и биологических повреждений древесины. Работы рекомендуется выполнять эффективными антисептиками, все они надежно предохраняют пиломатериалы от преждевременного разрушения вследствие повышенной влажности. Недостаток таких материалов – выделение в воздух химических соединений. Правда, концентрация считается безопасной для проживающих. Для тех, кто не желает рисковать своим здоровьем, есть полностью безопасный способ защиты пиломатериалов – пропитка натуральными техническими маслами.

Пропитка антисептик Dufa для дерева

Важно. Все пропитки и обработки должны выполняться до укладки пиломатериалов, а не после. Еще один нюанс – большое внимание нужно уделять торцам, они наиболее восприимчивы к влаге. Свежие пропыли и торцы подлежат дополнительной пропитке.

Обязательное наличие продухов для обеспечения естественной вентиляции деревянных конструкций. Никакие пропитки не спасут древесину, если она не будет постоянно вентилироваться. Параметры продухов указаны в СНиП 31-01-2003, диаметр и расположение отверстий зависит от площади и высоты подполья. Защита подполья от проникновения грызунов отверстия делается решетками из металла, геометрия продухов не регламентируется.

Вентиляция фундамента (подпола)

Практический совет. Обязательно проверьте эффективность естественной вентиляции, если ее не будет, то черновые полы не прослужат ожидаемое количество времени. Для проверки можно попользоваться дымом или открытым огнем. При отсутствии видимых воздушных потоков следует немедленно принимать меры по повышению работоспособности естественной вентиляции.

Выполнение требований строительных норм гарантирует длительную и безопасную эксплуатацию половых покрытий. Для примера мы рассмотрим два метода обустройства черновых полов.

Черновые полы по несущим деревянным балкам

Балки укладываются на ленту фундамента или обвязочный брус. Принципиальной разницы между двумя способа нет, все зависит от выбранного метода строительства дома. Обязательное условие – между деревянными конструкциями и бетонными элементами должна быть надежная гидроизоляция, чаще всего применяется два слоя рубероида. Это самый дешевый материал, обеспечивающий надежную гидрозащиту. Кроме того, брус нужно обрабатывать любыми антисептиками.

Балки уложены на обвязочный брус

Брус должен лежать строго в одной плоскости, установка делается при помощи уровня. С двух сторон круглые бревна нужно стесать топором.

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com

Инженер.

Задать вопрос эксперту

При отсутствии опыта работы с топором лучше приобрести готовый материал. Но имейте в виду, что по прочности он будет уступать отесанному кругляку, а по стоимости существенно превышает его. Крепится черновой пол к нижнему основанию брусьев, настил будет делаться из ОСП. Но по своему желанию вы можете использовать любые подручные материалы, и не только деревянные.

Шаг 1. Открутите крепления балки. Брусья прикручены к обвязке при помощи металлических уголков и длинных саморезов. Черновой пол устанавливается только по предварительно выставленным балкам, в связи с этим требуется их демонтаж.

Выкручивание саморезов

Шаг 2. Аккуратно выньте балку из посадочного гнезда и переверните лицевой плоскостью вниз.

Балку нужно перевернуть

Перевернутая балка

Шаг 3. Прикрепите саморезами или обыкновенными гвоздями полосу ОСП к нижней части балки. Ширина полосы должна на 10–15 см превышать ширину ровной площадки балки.

Укладка листа ОСП

Важно. Длина саморезов должна ≈ на 70% превышать значения толщины плиты, в противном случае фиксация не будет надежной. Это правило касается всех случаев фиксации конструкций между собой.

Во время закручивания саморезов прижимайте дрель с большим усилием, плита не должна приподниматься. Неопытные строители во время вкручивания не прижимают саморезы с достаточным усилием, саморез немного проворачивается в плите, за счет этого между ней и балкой появляется щель. Это намного ухудшает параметры чернового пола.

Фиксация листа ОСП

По такой же технологии прикрепите листы ко всем балкам.

Шаг 4. Установите все демонтированные балки на места, закрепите их металлическими угольниками и саморезами. Еще раз проверьте положение, при необходимости отрегулируйте их подкладками различной толщины. Никогда не используйте для подкладок пиломатериалы, они со временем обязательно просядут, что нарушит горизонтальность финишного полового покрытия. Для подкладок используйте прочные влагоустойчивые строительные материалы. Еще одно важное условие – размеры должны быть равными или большими площадок бруса, что позволит равномерно распределять нагрузки.

Балки нужно перевернуть и зафиксировать

Шаг 5. Укладывайте куски ОСП в подготовленные места. Во время заготовки листов нет надобности снимать точные размеры, небольшие щели не только упрощают процесс укладки, но и улучшают естественную вентиляцию чернового пола. Таким образом, кстати, можно экономить пиломатериалы.

Укладка ОСП между балками

Еще одно фото процесса

Практический совет. Никогда не ходите по черновому полу, он не рассчитан на такой большой вес. Во время укладки последнего ряда ходить следует по балкам. Если есть желание, то можно запенить стыки листов и балок, но эта операция не считается обязательной. Мы уже упоминали, что дерево должно вентилироваться. Что касается увеличения тепловых потерь, то оно незначительно.

Запенивание стыков

Шаг 6. Уложите пароизоляцию, никогда не используйте в этих целях обыкновенную пленку из полиэтилена высокого давления. Дело в том, что на не пропускает пар, как следствие, в теплоизоляторе всегда будет накапливаться вода, именно в слое утеплителя размещается точка конденсации. Высокая влажность заметно понижает показатели теплосбережения минеральной ваты и очень негативно действует на деревянные конструкции. Влага должна постоянно удаляться из утеплительного слоя, а это могут обеспечить только современные мембраны.

Настил пароизоляции

Пароизоляцию фиксируйте к балкам степлером, нахлест слоев не менее 10 см, стыки следует тщательно заклеивать скотчем.

Фиксация мембраны степлером

Шаг 7. Уложите слой теплоизоляции. В этих целях можно использовать рулонную и прессованную минвату или пенопласт. Желательно пользоваться минеральной ватой. Почему?

1. Минвата не горит. В связи с такими характеристиками устойчивости к огню ее применяют и в качестве противопожарного барьера.
2. Материал полностью безопасный. Минеральная вата изготавливается из базальта, а это природное стекло вулканического происхождения.
3. Базальтовая вата не боится грызунов, что очень важно для деревянных домов.

Первый слой минваты

Прессованная и рулонная вата выпускается стандартных размеров, их рекомендуется учитывать во время установки балок. Ширина ваты 60 см, расстояние между балками рекомендуется ≈ 55–58 см. За счет таких размеров обеспечивается плотное прилегание утеплителя к конструкциям, уменьшаются тепловые потери, улучшается микроклимат в помещении. Кроме того, листы нет надобности разрезать, что ускоряет работы и уменьшает количество отходов.

Толщина утеплителя не менее 10 см. Второй слой делайте со смещением для перекрытия стыков. Если деревянный дом построен в холодной климатической зоне, то слой утеплителя должен иметь толщину не менее 15 см.

Второй слой. Укладка небольшого отрезка, чтобы получилась разбежка швов двух слоев

Укладка второго слоя минваты

Шаг 8. Закройте теплоизоляцию гидрозащитной мембраной. Технология ее укладки ничем не отличается от алгоритма монтажа пароизоляционной мембраны.

Укладка и фиксация мембраны

Шаг 9. Прибейте к балкам рейки толщиной примерно 2 см, они будут выполнять функцию лаг.

К балкам прибиты рейки

Практический совет. Профессиональные строители настоятельно не рекомендуют настилать пол прямо по балкам. За счет брусков обеспечивается вентиляция финишного покрытия, а она нужна вне зависимости от типа пола.

Дальнейшие работы зависят от выбранной вами технологии и материалов полового финишного покрытия.

Современные виды ламината отличаются не только улучшенными эксплуатационными свойствами, но и дизайном: это всевозможные расцветки, узоры, имитация природных и искусственных материалов. Как выбрать ламинат, чтобы он служил долго и надежно и на что следует обращать внимание при покупке? Читайте в специальной статье.

Устройство черновых полов по лагам

Такие варианты используются в деревянных строениях, строящихся по самым современным технологиям. Пол будет из клееной влагостойкой фанеры толщиной 2 см, метод настила – по лагам.

Шаг 1. Отмерьте с одной стороны пола 120 см, это длина стандартных листов. Если фанера шипованная, то замеры нужно делать очень внимательно, в противном случае шипы не будут входить в паз по одной линии. Использование шипованной фанеры исключает появления сквозняков, что очень важно для качественной укладки чистового покрытия. Для правильной укладки листов пользуйтесь мелованной нитью.

Использование гвоздя с нитью (слева) и мелованной нити (справа) для разметки

Если дом очень большой и длины нити недостаточно, то вначале следует пользоваться веревкой. Вбейте гвозди в крайние лаги с учетом размеров фанеры и натяните между ними веревку. С учетом длины мелованной веревки вбейте в лаги дополнительно один или несколько гвоздей по линии натянутой веревки. Теперь метки можно наносить без опаски, все они будут точно располагаться на одной линии.

Шаг 2. Разложите первый ряд фанеры на лаги, при этом предварительно отметьте лишнюю ширину.

Важно. Толщина фанеры выбирается с учетом расстояния между лагами и предельной нагрузкой на пол. Это значит, что листы могут быть не только двухсантиметровыми по толщине.

Шаг 3. Нанесите на лаги жидкие гвозди. Они имеют несколько преимуществ: значительно ускоряют процесс строительства, черновой пол никогда не будет скрипеть и гарантируют достаточную прочность фиксации. Кроме того, жидкие гвозди позволяют без проблем исправлять небольшие погрешности. Клей следует наносить посредине лаг. Если кромка листа лежит посредине лаги, то и клей, соответственно, наносится только на узкий участок элемента.

Укладка фанеры на жидкие гвозди

Шаг 4. Переверните лист фанеры и прикрепите его обыкновенными гвоздями. Согласно существующим правилам расстояние между ними должно быть в пределах десяти сантиметров по периметру здания, а длина 6–7 см. Расстояние между метизами вдоль лаг 15 см, внутри строения ≈30 см.

Фиксация листов гвоздями

Важно. Фанера может расширяться от повышения влажности, оставляйте между листами щель в несколько миллиметров. В качестве шаблона удобно пользоваться гвоздями, вставляйте их между листами, а после фиксации вынимайте. Бывают ситуации, когда края листа не попадают посредине лаги. В этих случаях материал нужно аккуратно подрезать с учетом вышеописанных требований.

Если листы попадают на вентиляционные отверстия или иные инженерные коммуникации, то замерьте их размеры и точное месторасположение, затем, с помощью ручной электрической дисковой пилы, отрежьте излишки.

В фанере вырезано технологическое отверстие

Гвозди намного легче и быстрее забивать пневматическим молотком. А как быстро делать это вручную?

1. Положите в левую руку несколько гвоздей, они все перемешаны, шляпки и острия располагаются по разным сторонам.
2. Правой рукой схватите гвозди за шляпки, осторожно вытащите их, переверните в нужное положение и положите к остальным. Теперь все шляпки располагаются сверху.
3. Большим пальцем поддевайте гвозди по одному, указательным и средним захватывайте и устанавливайте острием на лист фанеры. Не забывайте, что вколачивать гвозди нужно под небольшим углом к шпону фанеры, в противном случае она может давать трещины.
4. Первым легким ударом молотка наживите гвоздь, а вторым сильным вколотите его до упора.

Так нужно держать гвозди

Забивание гвоздя

Можете быть уверенными, что через несколько минут тренировки скорость забивания гвоздей не будет отличаться от машинной, а качество не пострадает.

Шаг 5. Отрежьте по размерам последний лист и закрепите его на лагах.

Ряды стыков должны располагаться в шахматном порядке, для этого следующий нужно начинать с половины листа или оставшегося отрезка. Стыковка шпунтованной фанеры требует значительных усилий. Для этого используйте отрезок бруска, прикладывайте его к кромке и сильными ударами молотка соединяйте шип и паз. Удары наносите поочередно с каждой стороны, не допускайте перекосов листов, помните о демпферных зазорах.

Подбивка листов фанеры для уплотнения стыков

Стык двух листов

Шаг 6. Отметьте края листов, выступающие за контур лаг. Лучше пользоваться мелованной нитью, по линии аккуратно отрежьте лишнее.

Важно. Очень внимательно работайте с электрическими деревообрабатывающими инструментами. Травмы от них сложные, могут стать причиной инвалидности. Инструменты должны быть исправными и отрегулированными, а режущие приспособления острыми. Никогда не снимайте заводские защитные приспособления.

Разметка и отпиливание излишков

Шаг 7. Приступайте к заделыванию противоположного края пола. Работа пойдет быстрее, если вы не будете снимать размеры каждого листа, а прикрепите целые. Потом следует замерить ширину выступающих кусков и перенести линии на лицевую поверхность. По меткам электрической пилой отрежьте излишки.

Для завершающей обшивки чернового пола можно использовать большинство ранее полученных отрезков, за счет этого понизится сметная стоимость деревянного дома.

Укладка крайнего отрезка фанеры с технологическими отверстиями

Как избежать ошибок во время строительства чернового пола

Главный совет – не пытайтесь самостоятельно упрощать существующие технологии. Только дилетанту кажется, что он умнее всех и может работы сделать быстрее и дешевле. Все правила разрабатывались с учетом многолетнего строительного опыта, каждая технологическая операция имеет свое конкретное назначение. Неправильно уложенный черновой пол становится причиной прогибов и скрипов.

1. Перед началом работ проверьте положение лаг. Расстояние между лагами не должно превышать 58 см, это позволит плотно уложить утеплитель.

   Расстояние между лагами

2. Не нужно экономить на размерах балок. Во время эксплуатации дома возникает необходимость установки тяжелой мебели, вероятность увеличения нагрузок следует предусматривать заранее.

   Деревянные балки перекрытия

3. В месте кладки кирпичной печи всегда уменьшайте расстояние между лагами или брусьями. Во время строительства используйте только здоровые пиломатериалы без естественных заболеваний и дефектов.
4. Доски для изготовления чернового пола должны иметь низкие показатели относительной влажности. Если черновой пол настилается до возведения крыши дома, то работы нужно делать только при хорошей погоде. Переувлажненные доски не только быстрее теряют свои первоначальные несущие характеристики, но и уменьшаются в размерах во время высыхания. Вследствие этого ослабляется крепление, во время ходьбы пол прогибается и скрипит. Устранить проблемы очень сложно, часто приходится полностью демонтировать покрытие.

   Прибор для измерения влажности древесины

5. Если черновой пол располагается между этажами деревянного дома, то черепные бруски следует набивать вдоль балок. Набитые поперек уменьшают высоту помещений.

   Лаги с черепными брусками

6. Во время укладки мембранной паро- или гидроизоляции внимательно изучите инструкцию. На материале указывается, какой стороной он должен быть к утеплителю. Дело в том, что пар может выходить только в одном направлении, если ткань уложена неправильно, то никакого положительного эффекта не будет. Как следствие, черновой пол будет постоянно влажным, а эффективность теплоизоляции заметно ухудшится.

   Какой стороной кладутся разные виды пароизоляции

7. Не экономьте пароизоляцию, укрывайте и лаги, попытки разрезать рулон на небольшие куски всегда дают отрицательный результат. По метражу экономия мизерная, а негативные последствия заметны.

   Лаги укрыты пароизоляцией

8. Между черновым и чистовым покрытием пола всегда оставляйте вентиляционный зазор. Одновременно продумайте расположение для продухов выхода воздуха.

   Воздушный зазор

9. Практики рекомендуют под полом первого этажа закрыть грунт полиэтиленовой пленкой или рубероидом. За счет этого уменьшается количество испаряемой влаги, условия эксплуатации строения значительно улучшаются.
10. Теплый черновой пол рекомендуется делать только под жилыми помещениями первого этажа. В неотапливаемых экономить нечего, дорогостоящий сложный пирог не нужен.

Безусловное выполнение строительных норм гарантирует, что во время эксплуатации деревянных домов не будут возникать неприятные ситуации. Ликвидация последствий нарушения технологии во всех случаях обходится значительно дороже, чем соблюдение правил строительства черновых полов.

Цены на доски для пола

доски для пола

Видео – Черновой пол своими руками

Подпольная вентиляция в частном доме

Долговечность частного дома из любого строительного материала во многом зависит от регулярного проветривания пространства, расположенного под нижним потолком. Идеально – когда подпольная вентиляция в частном доме проектируется и реализуется на начальном этапе строительства. Тогда она и рассчитана, и устроена правильно.

Все о грамотной организации системы, предназначенной для отвода лишней влаги от частично или полностью заглубленных в землю конструкций, вы узнаете из следующей статьи.

Мы расскажем вам о важных функциях, которые выполняет внутрипольная вентиляция. Мы расскажем, как правильно расположить и установить компоненты, предназначенные для удаления отработанного и подачи свежего воздуха.

Необходимость вентиляции подполья

Вентиляция подполья в частном доме обязательна по следующим причинам:

• От разницы температур улицы и под полом конденсат оседает на лагах с балками перекрытий и плинтус. Без вентиляции капли воды, содержащие кислоту, разрушают бетон, кирпич и дерево, вызывая коррозию строительных материалов.
• Влага способствует появлению, оседанию и развитию плесени и грибков, поражающих древесину, металл и бетон. Уже появившаяся плесень при естественной нормализации уровня влажности никуда не исчезает, а при последующем повышении ее начнет активнее развиваться на пораженных участках;
• Закрытая территория подземелья аккумулирует углекислый газ, особенно если там хранится осенний урожай.

Влажность подземных слоев увеличивается при контакте с почвами, которые всегда содержат воду в различных пропорциях.

Особенно влажность ощущается на уровне почвы, т.е. почвенно-растительного слоя до 40 см, который активно поглощает осадки и регулярно орошается при поливе.

Если система вентиляции в черновом полу недостаточно эффективна, она будет сырой. Из-за недостатка кислорода будет создана благоприятная среда для развития анаэробных бактерий. Кроме того, будет накапливаться углекислый газ.

Подпольная вентиляция необходима практически для любого дизайнерского решения. Исключение составляет конструкция пола по грунту, при которой балки или плиты укладываются непосредственно на песок или щебень, а не перекрывают пролеты между стенами фундамента.

Особенности вентиляционного устройства

Если под полом дома остается пространство, его вентиляцию чаще всего организуют посредством устройства форточек внутри подвала. Вентиляционные отверстия проектируются на точно рассчитанных расстояниях друг от друга, от уровня земли, от углов зданий и других факторов.

Вентиляционные отверстия закрыты вентиляционными решетками для защиты от грызунов. Это традиционное решение для организации системы естественной вентиляции.

Для более эффективной вентиляции форточки выбирают с подветренной стороны и в противоположной стенке цоколя/цоколя. Вентоотверстия должны располагаться друг напротив друга. При таком решении тяга естественно увеличивается.

Ветер, залетев в отверстие с одной стороны, дует в отверстие с другой стороны, унося с собой влагу, летучие молекулы углекислого газа и затхлые запахи. При дальнейшей эксплуатации необходимо лишь следить, чтобы вентуропермы не были заблокированы какими-либо предметами изнутри и не зарастали снаружи.

В ленточном фундаменте форточки располагают друг напротив друга, чтобы обеспечить стабильный естественный приток воздуха.

При наличии перегородок внутри фундамента каждая из них также выполняется вето-отверстиями. Для того чтобы движение воздушных масс было устойчивым и свободным, внутренние форточки располагают прямо напротив форточек, выбранных в наружных стенах.

При невозможности подобрать необходимое количество отверстий в стенах подвала или фундамента площадь каждого мини-проема увеличивается. Важно, чтобы общая площадь вентиляции соответствовала нормативным требованиям.

Для нормальной вентиляции пола должен быть обеспечен достаточный приток воздуха — размер вентиляционных отверстий должен соответствовать нормативным требованиям.

Можно сделать ряд отверстий одинакового размера, а можно сделать одно широкое окно с решеткой или открывающейся створкой. При сооружении окна внутри конструкции должен быть проход или люк, открываемый для периодического залпового проветривания.

Возможна прорубка вентиляционных каналов в фундаменте/часовне уже возведенного сооружения мобильной бурильной машиной, предназначенной для горизонтального сверления и сверления стен. Для формирования отверстия вам понадобится снаряд, оснащенный алмазной фрезой.

В идеале, вентиляционные отверстия во внешних и внутренних стенах фундамента, проходы и большие отверстия вентиляционных труб должны быть проложены до заливки глины в опалубку.

Если внутри есть дополнительный фундамент, напр. для кирпичной печи или массивного напольного газового котла количество отверстий необходимо увеличить в 1,5-2 раза внутри наружной опорной плиты.

Перфорация может быть не только круглой, но и квадратной, прямоугольной и даже треугольной. Главное, не уменьшить общее сечение, указанное в строительных нормах. Размер проема не должен препятствовать поступлению необходимого количества воздуха.

Никогда не поздно сделать вентиляционные отверстия в фундаменте или цоколе. Их можно пробить перфоратором или просверлить мобильным алмазным резцом.

Второй способ организации вентилируемого пространства более трудозатратный и ресурсозатратный. Из подполья организована вытяжка через вентиляционную трубу на крышу. В этом случае воздух поступает в систему через жалюзи в помещениях.

В этом случае воздух из фундамента не вытягивается, а требуется наружная изоляция фундамента, цоколя и раструбов. Это лучший вариант, если вы планируете построить хорошо утепленный экодом, использующий принципы энергосбережения.

Подпольная вентиляция в деревянном доме

Бревенчатый дом чаще всего возводят на столбчатом основании. Он крепится на нижний венец, служивший своеобразной решеткой для укладки балок перекрытий. Щели между фундаментными столбами обычно вообще ничем не закладывают, что обеспечивает естественную вентиляцию.

Дома из бревна или бруса теперь также ставят на ленточный фундамент из кирпича, борта бетонные. При возведении цоколя из штучных материалов проемы формируются в процессе кладки.

Если пол в доме решили не отделывать деревянным настилом, то его устраивают по плавающей технологии, т. е. черновой пол не имеет связи со стенами. В этом случае между настилом и венцом остается небольшой зазор, через который будет осуществляться вентиляция пола и пола.

Зазоры закрываются плинтусами, но наличие небольших зазоров обеспечивает полную вентиляцию. На противоположных сторонах комнат можно разместить специальные плинтуса с вентиляционными отверстиями.

Пол в деревянном доме укладывается по плавающей схеме, т.е. с зазором по периметру. Через эту щель из пола выходит влажный воздух. Также в полу установлены вентиляционные выходы с решетками.

Дополнительно можно оставить щели в углах у стен для вентиляции, закрыв их вентиляционными решетками. Это решение также улучшит циркуляцию воздуха под полом здания.

Нормы воздухообмена

Как организовать вентиляцию подполья? Вентиляционные отверстия следует закладывать на этапе возведения фундамента.

Для обеспечения стабильного воздухообмена в пространстве под плитой основания необходимо соблюдать следующие правила:

• При установке форточек на 15-20 см ниже верхнего края планки (при низком основании ), перед отверстием делается яма.
• Шаг между соседними проемами не должен превышать 3м.
• Отверстия в цоколе расположены на расстоянии от угла до 1м.

Если дом построен на холме, он обязательно хорошо проветривается с обеих сторон. В этом случае количество отверстий можно немного уменьшить.

Если дом построен в местности с низкой ветровой активностью, расположен в низинах или окружен лесом, количество или размер вентиляционных отверстий следует увеличить.

В подвале или фундаменте дома, построенного в низинной местности, следует увеличить суммарное сечение вентиляционных отверстий: либо по количеству, либо по площади.

Размеры вентиляционных отверстий в фундаменте и подполье регламентируются СНиП № 41-01-2003 или актуализированной редакцией правил СП 60. 13330.2012.

Площадь всех вентиляционных отверстий должна быть не менее 1/400 общей площади пола. То есть если дом 9 м на 9 м, то площадь дома 81 м2. В этом случае общая площадь вентиляционных отверстий в фундаменте должна быть 81/400=0,20 м2 или 20 см2.

Минимальная площадь вентиляционного отверстия должна быть не менее 0,05 м2. То есть прямоугольные отверстия должны быть размером 25х20см или 50х10см, а круглые отверстия должны быть диаметром 25см.

Если в частном доме такие духи будут смотреться великоватыми, их можно сделать в 2 раза меньше, увеличив количество отверстий, чтобы их общая площадь была не меньше расчетной.

Шурупы для формирования вентиляционных отверстий, а также для прохода всех видов труб закладываются в арматурный каркас перед заливкой раствора в опалубку.

При продухах в ленточных фундаментах закладные закрепляются после установки арматурного каркаса. Это могут быть пластиковые или металлические трубы или асбестоцементные трубы. Края их доводят до уровня опалубки и хорошо скрепляют.

Чтобы бетон не расплющивал пластик при заливке, в трубы насыпают песок и закрывают заглушками. После снятия опалубки эти закладные остаются на месте. Прямоугольные форточки делаются с использованием коробов из сбитых досок. В арматурный каркас также помещается деревянный ящик, который после застывания бетона снимается.

Вентиляционные отверстия проще сделать в кирпичном цоколе. В этом случае можно разрезать кирпичи или вместо целого кирпича положить половинку. В подвалах из бетонных блоков можно взять несколько блоков с парой больших отверстий, сделать их сквозными и поставить вместо обычных. Если строительным материалом являются железобетонные блоки, в швах делают задувку.

При установке дома на буронакатном, свайном или столбчатом фундаменте вентиляционное устройство не требуется. Даже если периметр зашит сайдингом, вентиляция осуществляется через стыки и зазоры в конструкции или перфорированные элементы.

Если зазор между опорами перекрыть кирпичом или бетонными блоками в столбчатом фундаменте, в строительном материале оставляют необходимое количество отверстий. Необходимо, чтобы их площадь равнялась одной четырехсотой площади пола.

Архитектурный дизайн | Дома, построенные по индивидуальному заказу | DG Builders

Вы давно мечтали об идеальном доме. Дом, который вы всегда хотели. Дом, который отражает ваш образ жизни и делает вашу жизнь более удобной и организованной. Что ж, ваши мечты начинаются здесь …… в David & Goliath Builders , наша профессиональная команда по архитектурному проектированию и строительству стремится сделать процесс проектирования и строительства дома увлекательным и захватывающим! Мы работаем в соответствии с философией, согласно которой каждый заслуживает дом, отражающий его собственное уникальное чувство дизайна. В конце концов, это одна из самых больших инвестиций, которые вы сделаете в своей жизни. Мы работаем, чтобы зажечь ваше творчество, а также наше собственное творчество. Будет весело, интересно, а главное приятно. Мы хотим, чтобы у всех было чувство выполненного долга и удовлетворения, когда мы передадим ключи от вашего нового дома мечты. Мы считаем, что для этого очень важно заранее определить ожидания. Ниже приводится схема нашего уникального процесса проектирования и строительства дома.

ДИЗАЙН И БЮДЖЕТ

Первая встреча с клиентами будет включать подробное обсуждение всех аспектов архитектурного проекта и бюджета. Мы также тратим много времени на изучение стандартных спецификаций строительных материалов (т. е. тип окон, сайдинг, черепица и т. д.). Для этой встречи необходима следующая информация: информация об участке, включая ограничения в акте о разделе, обзор вашего участка или план участка, представление о том, сколько вы можете потратить на строительство своего нового дома, представление о сроках начала строительства вашего нового дома и дизайнерские идеи, которые могут включать фотографии вещей, которые вам нравятся. Часто на этой встрече клиент смотрит на планы домов, которые мы уже разработали, чтобы помочь им сосредоточиться на своих потребностях и желаниях. Цель состоит в том, чтобы к завершению этой встречи мы получили достаточно информации, чтобы начать черновой план этажа, чтобы отдел архитектурного дизайна мог приступить к рисованию.

ЗАКЛЮЧЕНИЕ ДИЗАЙН-ДОГОВОРА

Ко второй встрече наш архитектурно-дизайнерский отдел подготовит предлагаемые планы этажей. На этой встрече мы представляем предложение по проектированию и строительству вашего нового дома на основе нашей первой встречи и предложенных планов этажей. Затем мы составляем проектное соглашение с изложением целей и бюджета заказчика. После заключения настоящего Соглашения о проектировании мы приступим к созданию более подробных чертежей в нашей современной системе трехмерного автоматизированного проектирования (САПР).

ОБЗОР ПОДРОБНЫХ ЧЕРТЕЖЕЙ

По мере того, как дом начинает развиваться, может потребоваться несколько совещаний для уточнения планов. Эти встречи имеют решающее значение. Клиент начнет видеть, как его дом развивается с каждой встречей. Вещи, над которыми будут работать, включают, помимо прочего, внешние фасады, уточнение плана этажа с множеством деталей, размещение окон по отношению к вашей мебели и другим факторам, расположение шкафов, напольные покрытия, строительные материалы, которые будут использоваться. , размещение сантехники и т. д. Чертежи будут проанализированы на протяжении всего пути, чтобы убедиться, что они соответствуют вашим потребностям. Тем более, что бюджетные решения выполняются.

РАБОЧИЕ ЧЕРТЕЖИ И ОБЗОР ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК

К этому совещанию будут завершены планы дома. Подробная спецификация также будет завершена. В этом документе будет указана цена дома и то, что именно включено в эту цену. Этот документ настолько подробен, что в нем перечислены, например, номера моделей сантехники, тип шкафов, вид печи и т. д. На этой встрече все будет обсуждено в мельчайших подробностях при подготовке к составлению контракта на строительство здания.

ЕСЛИ ВЫ ВЫБИРАЕТЕ МОДЕЛЬ, РАЗРАБОТАННУЮ НАМИ ИЛИ ПРИВЕДЕННУЮ В ВАШИ СОБСТВЕННЫЕ ПЛАНЫ

Следует отметить, что если выбрана модель, которую мы уже разработали, или если вы предоставляете свои собственные планы, этот процесс может быть не таким обширным. Редко бывает, что клиент вообще не вносит никаких изменений в план этажа, но время от времени такое случается.

ЗАКЛЮЧЕНИЕ ДОГОВОРА НА СТРОИТЕЛЬСТВО ЗДАНИЯ

На этой встрече планы и спецификации будут рассмотрены в последний раз в деталях, чтобы убедиться, что все именно так, как хочет заказчик. Окончательные рабочие чертежи также будут завершены. Все эти документы будут подписаны и исполнены. Они необходимы для начала процесса кредита на строительство, и их нужно будет представить кредитному специалисту. Во многих случаях эту информацию также необходимо будет предоставить застройщику подразделения, в котором расположен участок, для окончательного утверждения, а в некоторых редких случаях — муниципалитету, в котором строится дом.

ЛИСТЫ ДЛЯ ВЫБОРА КЛИЕНТА

При заключении контракта на строительство здания компания David & Goliath Builders предоставит заказчику наше Руководство по строительству и обслуживанию нового дома. Это руководство будет содержать всю информацию о вашем новом доме и поможет вам в этом процессе. Он включает в себя очень тщательную и обширную систему, которая поможет сделать процесс строительства легким и увлекательным. Есть много вариантов, от цветов наружных строительных материалов до выбора ковра, винила, плитки и столешницы. Кроме того, мы предоставляем профессиональные дизайнерские услуги наших отмеченных наградами дизайнеров интерьеров в нашем частном центре выбора, чтобы помочь с принятием этих решений.

ПРОЦЕСС КРЕДИТА НА СТРОИТЕЛЬСТВО

После подписания контракта клиент приступает к процессу кредита на строительство. Обычно клиент уже начал этот процесс, получив предварительное одобрение, чтобы знать, сколько денег он может потратить на свой новый дом. На этом этапе банку потребуется копия чертежей, контракт на строительство здания и документ спецификации. Затем они закажут оценку предлагаемого нового дома и подадут заявку на получение кредита. Это будет включать в себя заказ титульного обязательства, получение сертификата страхования рисков строителей и проведение проверок кредитоспособности как клиента, так и строителя.

ЗАЯВЛЕНИЕ НА РАЗРЕШЕНИЕ НА СТРОИТЕЛЬСТВО

После закрытия кредита на строительство мы приступим к следующему:

Обследование: будет заказано обследование нового дома клиента, расположенного на его участке. Это обязательный и необходимый юридический документ. Мы проконсультируем клиента, чтобы убедиться, что его новый дом и черновая подъездная дорожка находятся там, где они хотели бы. После того, как эти решения будут приняты, мы разместим на участке новый дом.

Утверждение разработчика лота: после того, как мы получим окончательный обзор, в некоторых случаях будет необходимо предоставить несколько экземпляров обзора и чертежей разработчику подразделения. Разработчик утвердит эти элементы, проштамповав их. В некоторых случаях разработчик может запросить некоторые модификации. Если это проблема, она будет оперативно решена. Этот шаг необходим только в том случае, если новый дом строится в подразделении.

Разрешение на септик: Если в доме требуется септическая система, нам нужно подать заявление на получение септического разрешения, прежде чем мы сможем получить разрешение на строительство.

Тепловые расчеты: Расчеты отопительной системы в новом доме будут выполняться производителем отопительной системы. Этот шаг необходим для получения разрешения на строительство, потому что отдел строительной инспекции должен убедиться, что дом соответствует Единому жилищному кодексу штата Висконсин.

Заявление на получение разрешения на строительство: Когда все вышеперечисленные пункты будут выполнены, у нас будут все необходимые материалы для подачи заявления на получение разрешения на строительство. После того, как мы передаем эту информацию в отдел строительной инспекции и подаем заявку на получение разрешения на строительство, может пройти от 2 до 3 недель, прежде чем мы получим разрешение.
